Как проверить arduino nano на работоспособность

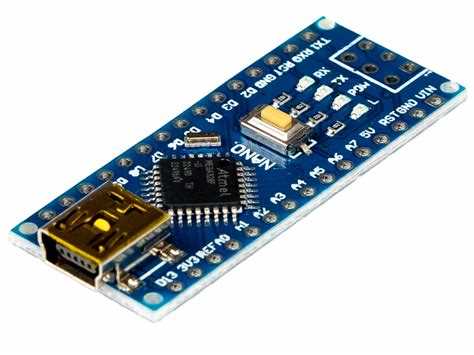

Arduino Nano – компактная плата на базе микроконтроллера ATmega328P, которая часто используется в проектах с ограниченным пространством. Даже при покупке новой платы возможны проблемы с драйверами, контактами или прошивкой. Точная проверка всех узлов позволяет выявить неисправности до начала сложного проекта.

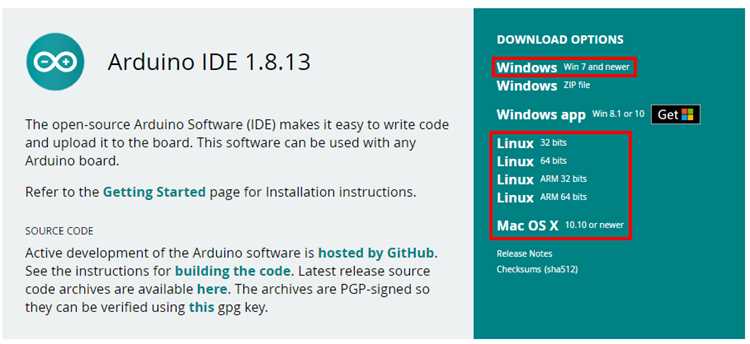

Для тестирования необходимо подключить плату через USB к компьютеру с установленной Arduino IDE версии не ниже 1.8.19. Рекомендуется использовать оригинальный кабель с медной жилой не тоньше 28 AWG, так как дешевые кабели иногда не передают данные для загрузки скетчей. Проверка начинается с загрузки базовой программы Blink для подтверждения работы встроенного светодиода на пине D13.

Следующий этап – тестирование цифровых и аналоговых пинов. Для этого удобно использовать простой скетч, который поочередно переключает состояния пинов и считывает значения аналоговых входов. Такая проверка позволяет выявить битые контакты или проблемы с микроконтроллером без сложных приборов.

Подключение Arduino Nano к компьютеру и установка драйверов

Для корректной работы Arduino Nano необходимо использовать кабель USB типа A–Mini с медной жилой не тоньше 28 AWG. Подключение через USB-концентратор без питания часто вызывает нестабильность загрузки скетчей, поэтому рекомендуется прямое подключение к порту компьютера.

После подключения Windows должна автоматически определить устройство. Если плата не определяется, требуется установка драйвера CH340 или FT232RL в зависимости от версии Nano. Драйверы доступны на официальных сайтах производителей или в комплекте с Arduino IDE. При установке драйвера следует перезагрузить компьютер, чтобы операционная система корректно зарегистрировала COM-порт.

В Arduino IDE необходимо выбрать плату Arduino Nano в меню Инструменты → Плата и соответствующий процессор: ATmega328P или ATmega168. COM-порт определяется автоматически, но при необходимости его можно проверить через диспетчер устройств Windows или команду ls /dev/tty* в Linux и macOS.

После настройки драйверов и выбора платы рекомендуется загрузить тестовую программу Blink. Успешная загрузка подтверждает корректность соединения, работу USB-порта и правильную идентификацию платы системой. В случае ошибок необходимо проверить кабель, порт и повторно установить драйвер.

Проверка загрузки тестовой программы Blink

Программа Blink позволяет быстро проверить работу встроенного светодиода на пине D13 и корректность загрузки скетчей на Arduino Nano. Для проверки необходимо выполнить следующие действия:

1. Открыть Arduino IDE версии 1.8.19 или выше.
2. Перейти в меню Файл → Примеры → 01.Basics → Blink.

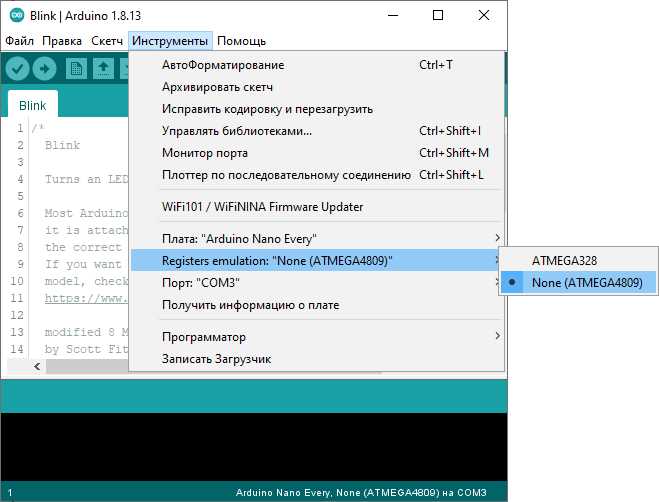

3. Выбрать плату Arduino Nano и правильный процессор (ATmega328P или ATmega168) в меню Инструменты → Плата.
4. Установить соответствующий COM-порт в Инструменты → Порт, проверив его через диспетчер устройств Windows или команду ls /dev/tty* на Linux/macOS.
5. Нажать кнопку Загрузить и дождаться сообщения «Загрузка завершена».

После загрузки светодиод на пине D13 должен мигать с интервалом 1 секунда. Если мигания нет или IDE выдает ошибку компиляции/загрузки, необходимо проверить:

• Качество USB-кабеля и его прямое подключение к компьютеру.
• Корректность выбранного процессора и COM-порта.
• Состояние драйвера CH340 или FT232RL.
• Работу USB-порта на компьютере с помощью другого устройства.

Только успешная загрузка Blink гарантирует, что плата готова к дальнейшему тестированию цифровых и аналоговых пинов.

Диагностика питания платы и стабильности напряжения

Правильное питание Arduino Nano критично для стабильной работы микроконтроллера и периферийных устройств. Для проверки рекомендуется использовать цифровой мультиметр с точностью ±0,01 В.

1. Подключить Nano к компьютеру через проверенный USB-кабель.
2. При наличии внешнего питания через VIN измерить напряжение на этом пине; оптимальный диапазон: 7–12 В.

Если напряжение отличается от допустимого диапазона более чем на ±0,1 В, необходимо проверить следующие моменты:

• Используемый USB-порт: слабый ток или нестабильное питание приводит к падению напряжения.
• Качество кабеля: тонкие или поврежденные кабели могут создавать сопротивление и перегрев.
• Состояние разъемов и пайки платы, особенно вокруг стабилизатора напряжения.
• Наличие внешних потребителей, которые потребляют ток выше допустимого (макс. 500 мА через USB).

Регулярная проверка питания позволяет выявить скрытые дефекты платы и защитить микроконтроллер от нестабильного напряжения при последующих тестах.

Тестирование последовательного порта через Serial Monitor

Проверка последовательного порта на Arduino Nano позволяет убедиться в корректной передаче и приеме данных через USB. Для тестирования используется встроенный Serial Monitor в Arduino IDE.

Рекомендуемая последовательность действий:

1. Открыть Arduino IDE и подключить Nano через USB.
2. Выбрать правильный COM-порт в Инструменты → Порт.
3. Загрузить следующий тестовый скетч:

Пример тестового скетча:

После загрузки скетча необходимо открыть Serial Monitor и убедиться, что строки «Test» отображаются каждую секунду. Если данные не появляются:

• Проверить правильность выбранного COM-порта и скорость передачи данных.
• Использовать другой USB-кабель или порт для исключения аппаратных проблем.
• Перезагрузить IDE и плату для сброса последовательного соединения.

Только стабильная передача данных подтверждает корректную работу последовательного порта и готовность платы к обмену информацией с другими устройствами или датчиками.

Проверка работы цифровых и аналоговых пинов

Рекомендуемые шаги проверки:

1. Подключить светодиоды через резисторы 220–330 Ом к каждому цифровому пину. Светодиод должен мигать поочередно при запуске тестового скетча.
2. Проверить реакцию пинов на внешние сигналы: подать 5 В на цифровой вход и убедиться, что скетч фиксирует HIGH, снять напряжение – LOW.
3. Измерить сопротивление между соседними пинами мультиметром, чтобы исключить короткое замыкание или брак пайки.

Если пины не реагируют корректно:

• Перепроверить подключение и номиналы резисторов.
• Проверить скетч на ошибки назначения пинов.
• Измерить напряжение на пинах при подключении внешнего питания, чтобы исключить повреждение микроконтроллера.
• При постоянных сбоях пинов возможен дефект платы или повреждение дорожек.

Системная проверка всех цифровых и аналоговых пинов позволяет выявить скрытые повреждения платы до подключения сложных датчиков и модулей.

Тестирование встроенного микроконтроллера с помощью встроенных примеров

Для проверки работы микроконтроллера ATmega328P на Arduino Nano удобно использовать встроенные примеры Arduino IDE. Они позволяют оценить функциональность портов, таймеров и встроенных модулей без создания сложного скетча.

Рекомендуемые действия:

1. Открыть меню Файл → Примеры → 01.Basics → DigitalReadSerial. Этот пример проверяет возможность считывания цифровых входов и передачи данных в Serial Monitor.
2. Запустить AnalogReadSerial для проверки работы аналоговых входов A0–A7. Измеренные значения должны изменяться пропорционально приложенному напряжению.
3. Использовать Knob и Fade для тестирования ШИМ-выходов на пинах D3, D5, D6, D9, D10, D11. Пины должны изменять яркость светодиода или ширину импульса согласно скетчу.
4. Проверить встроенный таймер и функцию millis() через примеры BlinkWithoutDelay, чтобы убедиться, что задержки и интервалы рассчитываются корректно.

Если результаты отличаются от ожидаемых:

• Проверить корректность выбранного процессора (ATmega328P или ATmega168) в Arduino IDE.
• Убедиться, что плата получает стабильное питание 5 В через USB или VIN.
• Перепроверить соединения внешних компонентов (резисторов, светодиодов, потенциометров).
• При постоянных сбоях микроконтроллера возможна аппаратная неисправность платы.

Использование встроенных примеров позволяет выявить проблемы на уровне микроконтроллера до подключения сложных датчиков и модулей.

Исправление типичных проблем с подключением и загрузкой скетчей

Чаще всего проблемы с подключением Arduino Nano возникают из-за неправильного выбора COM-порта, отсутствия драйвера или неисправного USB-кабеля. Для устранения неполадок рекомендуется:

1. Проверить кабель USB: использовать кабель с медной жилой не тоньше 28 AWG, без повреждений и прямое подключение к порту компьютера.
2. Перепроверить выбранный COM-порт в Arduino IDE: Инструменты → Порт, убедиться, что он совпадает с портом, отображаемым в диспетчере устройств Windows или командой ls /dev/tty* на Linux/macOS.
3. Установить или переустановить драйвер CH340/FT232RL, соответствующий модели Nano, и перезагрузить компьютер для корректной регистрации порта.
4. Если IDE выдает ошибку загрузки, включить кнопку Невключение авто-сброса или вручную сбросить плату при старте загрузки скетча.
5. Проверить наличие других программ, которые могут блокировать последовательный порт (Serial Monitor других проектов, терминальные программы).
6. При повторяющихся ошибках проверить питание платы: напряжение на пинах 5V и 3.3V должно быть стабильным, отклонение более ±0,1 В может мешать загрузке скетчей.

Соблюдение этих рекомендаций позволяет быстро устранить большинство проблем с подключением и успешно загрузить тестовые и рабочие скетчи на Arduino Nano.

Вопрос-ответ:

Как определить, что Arduino Nano правильно подключена к компьютеру?

После подключения платы USB-порт должен определиться в операционной системе. В Windows это можно проверить через диспетчер устройств: в разделе «Порты (COM и LPT)» должен появиться COM-порт с названием платы. В Linux и macOS можно использовать команду ls /dev/tty* и найти устройство с похожим именем, например /dev/ttyUSB0 или /dev/ttyACM0. Также проверкой служит успешная загрузка тестового скетча Blink, при которой светодиод на пине D13 мигает с интервалом 1 секунда.

Почему Arduino Nano не загружает скетч Blink и выдает ошибку компиляции?

Чаще всего проблемы возникают из-за несоответствия выбранного процессора в Arduino IDE. Для Nano с микроконтроллером ATmega328P нужно выбрать именно его, а для старой версии ATmega168 — соответствующий процессор. Также стоит проверить выбранный COM-порт, качество USB-кабеля и наличие правильного драйвера CH340 или FT232RL. Если ошибка сохраняется, попробуйте перезагрузить IDE и сбросить плату во время загрузки скетча.

Какие параметры питания нужно проверить на Arduino Nano для стабильной работы?

Необходимо измерить напряжение на выводах 5V и 3.3V с помощью мультиметра. Допустимый диапазон: 4,9–5,1 В на 5V и 3,2–3,4 В на 3.3V. Также стоит измерить VIN при использовании внешнего источника: напряжение должно быть в пределах 7–12 В. Любые отклонения больше ±0,1 В могут указывать на нестабильное питание, поврежденный кабель или неисправность платы.

Как проверить работу аналоговых и цифровых пинов Arduino Nano без сложных схем?

Для цифровых пинов можно подключить светодиоды через резисторы 220–330 Ом и использовать тестовый скетч, который поочередно их включает и выключает. Для аналоговых входов достаточно подключить потенциометр и считывать значения через Serial Monitor с помощью примера AnalogReadSerial. Также полезно подавать 5 В и 0 В на цифровые входы и убедиться, что скетч фиксирует состояния HIGH и LOW.

Что делать, если Serial Monitor не отображает данные с Arduino Nano?

Сначала убедитесь, что выбран правильный COM-порт и скорость передачи данных совпадает со значением в скетче (обычно 9600 бод). Проверьте кабель USB и прямое подключение к компьютеру. Закройте другие программы, которые могут использовать порт, и перезагрузите IDE. Если проблема сохраняется, проверьте драйвер CH340 или FT232RL и, при необходимости, переустановите его.

Почему светодиод на пине D13 не мигает после загрузки Blink?

Если светодиод не мигает, сначала проверьте выбранный процессор в Arduino IDE: для Nano с ATmega328P нужно выбрать именно его. Убедитесь, что COM-порт совпадает с портом, который видит система. Также проверьте USB-кабель и подключение: поврежденный кабель или использование USB-концентратора без питания может блокировать передачу данных. Если эти шаги не помогают, измерьте напряжение на выводе 5V — оно должно быть в диапазоне 4,9–5,1 В. Нестабильное питание может мешать запуску скетча.

Как проверить, что все аналоговые входы на Arduino Nano работают корректно?

Для проверки подключите потенциометр к аналоговым пинам A0–A7 и используйте скетч AnalogReadSerial. В Serial Monitor должны отображаться значения от 0 до 1023, которые изменяются при вращении потенциометра. Если значения не меняются или всегда равны 0 или 1023, проверьте подключение проводов и целостность платы. Также стоит убедиться, что выбран правильный процессор в Arduino IDE и плата получает стабильное питание 5 В.
