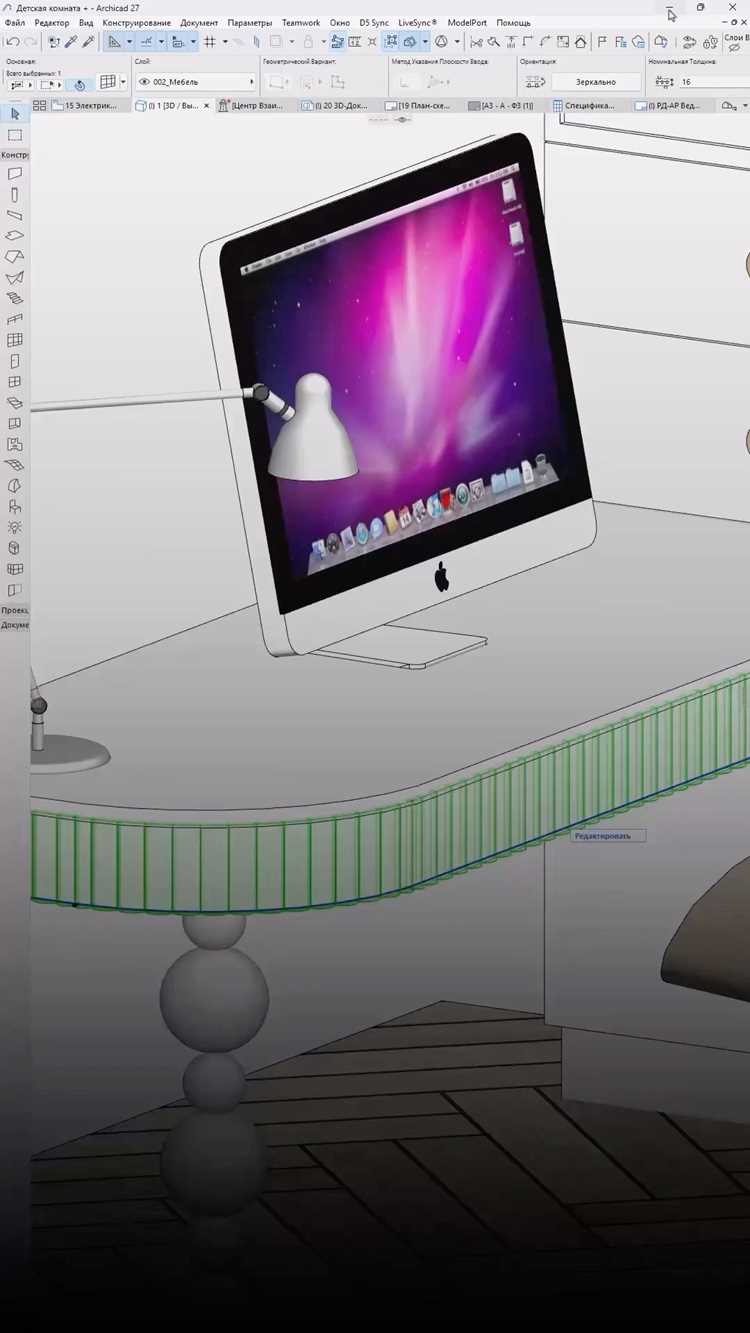

Как открыть max в archicad

Файлы с расширением .max создаются в 3ds Max и содержат трехмерные модели с материалами, текстурами и анимацией. ArchiCAD напрямую не поддерживает этот формат, поэтому для работы с такими файлами требуется конвертация или промежуточный экспорт через форматы .fbx, .obj или .dae.

Первый шаг – проверка версии 3ds Max, в которой создан файл. ArchiCAD корректно импортирует модели, экспортированные из 3ds Max 2010 и новее в формате .fbx. Если исходный .max файл старше, необходимо сначала открыть его в совместимой версии 3ds Max и выполнить экспорт в .fbx.

После экспорта файла в .fbx рекомендуется проверить единицы измерения: ArchiCAD использует миллиметры по умолчанию, а 3ds Max может сохранять модель в сантиметрах или дюймах. Несоответствие единиц приведет к масштабным искажениям при импорте.

Импорт в ArchiCAD выполняется через меню Файл → Интерфейс импорта/экспорта → Импорт 3D-моделей. Рекомендуется включить опцию Сохранять материалы и текстуры, чтобы минимизировать потерю визуальной информации. После загрузки модели следует проверить корректность слоев и привязку материалов, так как некоторые сложные шейдеры могут не поддерживаться.

При работе с анимацией и освещением из .max файлов стоит учитывать, что ArchiCAD не сохраняет ключевые кадры и источники света напрямую. Для интеграции анимаций лучше использовать промежуточные форматы .fbx или .dae с последующим редактированием внутри ArchiCAD.

Открытие файлов max в ArchiCAD: пошаговое руководство

ArchiCAD напрямую не поддерживает формат .max, используемый 3ds Max. Для работы с такими файлами потребуется конвертация через промежуточные форматы.

Шаг 1. Экспорт из 3ds Max: откройте файл .max в 3ds Max. Выберите File → Export → Export Selected. В качестве формата для экспорта используйте FBX (*.fbx) или OBJ (*.obj), так как ArchiCAD поддерживает их импорт.

Шаг 2. Настройка параметров экспорта: при экспорте в FBX установите следующие параметры: Geometry → Smoothing Groups, Tangents and Binormals → включено, Units → Automatic. Для OBJ сохраните Normals, Texture Coordinates и Materials.

Шаг 3. Импорт в ArchiCAD: откройте ArchiCAD и выберите File → Interoperability → Merge или File → File Special → Merge. В открывшемся окне укажите ранее экспортированный FBX или OBJ. ArchiCAD предложит сохранить материалы и текстуры – отметьте необходимые.

Шаг 4. Проверка и корректировка: после импорта проверьте масштаб модели и ориентацию объектов. При необходимости используйте инструменты Reshape и Rotate. Убедитесь, что текстуры корректно отображаются и назначены правильно.

Шаг 5. Оптимизация сцены: удалите лишние элементы и объедините пересекающиеся объекты для уменьшения нагрузки на ArchiCAD. Используйте Merge → Cleanup для упрощения структуры модели.

Проверка совместимости версий ArchiCAD и 3ds Max

Перед открытием файлов .max из ArchiCAD в 3ds Max необходимо убедиться, что версии программ поддерживают обмен данными. Для ArchiCAD версии 26–28 рекомендуется использовать 3ds Max 2022–2024. Старые версии 3ds Max (до 2020) могут некорректно отображать материалы и геометрию.

Для корректного импорта убедитесь, что в ArchiCAD установлен 3D Studio Export Add-On. Он обеспечивает экспорт в формат .3ds или .fbx, которые полностью поддерживаются 3ds Max. Формат .max напрямую из ArchiCAD не создается – необходимо промежуточное конвертирование.

При работе с материалами проверяйте соответствие версий V-Ray или Corona Renderer, если они используются в проекте. Несоответствие версий рендер-движка между ArchiCAD и 3ds Max может привести к отсутствию текстур и изменению освещения.

Если проект содержит сложные группы объектов и модификаторы, рекомендуется протестировать импорт на небольшом участке модели. Это выявит ошибки трансформации и сохранит структуру слоев, минимизируя риск повреждения основной модели.

Регулярно проверяйте официальные таблицы совместимости Graphisoft и Autodesk для вашей версии программ. Это позволяет заранее выявить ограничения и корректно настроить экспортные параметры, включая единицы измерения, масштаб и ориентацию объектов.

Подготовка файла max к импорту

Перед импортом файла .max в ArchiCAD необходимо выполнить последовательную подготовку, чтобы избежать ошибок конвертации и потери данных.

1. Проверка версий 3ds Max:

   • Убедитесь, что используемая версия 3ds Max совместима с форматом, поддерживаемым ArchiCAD (через .fbx или .obj для конвертации).
   • Для старых версий используйте экспорт в промежуточный формат, например, .fbx 2014–2016, чтобы сохранить геометрию и материалы.

2. Очистка сцены:

   • Удалите все скрытые объекты, вспомогательные линии, камеры и источники света, не используемые в визуализации.
   • Объедините дублирующиеся объекты и группы для уменьшения количества элементов.
   • Удалите модификаторы, которые не поддерживаются при экспорте, например, Cloth, Hair & Fur, Particle Systems.

3. Упрощение геометрии:

   • Проверьте наличие ненужных полигонов и оптимизируйте сетку с помощью модификатора ProOptimizer.
   • Объедините мелкие объекты в единые группы, если они будут импортированы как один элемент в ArchiCAD.

4. Нормализация координат и масштаб:

   • Установите единицы измерения сцены в метры или миллиметры, соответствующие проекту ArchiCAD.
   • Проверьте, чтобы все объекты находились в положительном пространстве координат, избегая отрицательных значений Z и Y.

5. Материалы и текстуры:

   • Замените нестандартные шейдеры на стандартные материалы (Standard, Physical Material), поддерживаемые экспортом в .fbx.
   • Убедитесь, что все текстуры находятся в папке проекта и привязаны корректными путями, чтобы избежать пропадания при импорте.

6. Экспорт:

   • Выберите формат .fbx с включенной опцией Embed Media, чтобы сохранить текстуры внутри файла.
   • Отключите анимацию и камеры, если они не требуются, чтобы уменьшить размер файла.
   • Укажите единицы измерения и ориентацию осей Z вверх, Y вперед, чтобы соответствовать системе координат ArchiCAD.

После выполнения этих шагов файл .max будет оптимизирован для точного и безопасного импорта в ArchiCAD, минимизируя ошибки и необходимость ручной корректировки после конвертации.

Выбор подходящего формата для конвертации

Файлы с расширением .max создаются в 3ds Max и не поддерживаются напрямую в ArchiCAD. Для корректного импорта требуется конвертация в совместимый формат. Основные варианты:

• FBX – предпочтительный формат для сохранения геометрии, материалов и иерархии объектов. Поддерживает точные координаты и анимацию, что важно при работе с сложными сценами.
• DWG/DXF – оптимально для архитектурных объектов и чертежей. Сохраняет линии, поверхности и 2D-проекции, но не гарантирует корректный перенос текстур и сложной 3D-геометрии.
• OBJ – подходит для моделей с текстурами и простыми материалами. Не сохраняет иерархию объектов и анимацию, поэтому используется преимущественно для статичных элементов.
• C4D – полезен, если планируется промежуточная обработка в Cinema 4D перед ArchiCAD, однако напрямую требует дополнительных плагинов.

Рекомендации по выбору формата:

1. Для сохранения максимальной точности 3D-модели и материалов используйте FBX.
2. Если проект содержит преимущественно чертежные элементы и планы – выбирайте DWG/DXF.
3. Для обмена статичными объектами с простыми текстурами подходит OBJ.
4. При необходимости промежуточной обработки моделей рассмотрите C4D с последующей конвертацией в FBX.

Перед конвертацией рекомендуется проверить масштаб и ориентацию модели, чтобы избежать искажений при импорте в ArchiCAD.

Использование правильного формата позволяет сохранить структуру проекта, минимизировать потерю данных и сократить время на корректировку после импорта.

Импорт модели в ArchiCAD через IFC или DWG

Для импорта модели через IFC используйте меню Файл → Интероперабельность → Открыть IFC. В диалоговом окне выберите версию файла: IFC2x3 или IFC4, ориентируясь на совместимость с вашей версией ArchiCAD. Активируйте опцию Сохранять структуру этажей, чтобы корректно распределить элементы по уровням проекта. Для крупных моделей рекомендуется включить Оптимизацию геометрии, что снижает нагрузку на память и ускоряет визуализацию.

При импорте DWG откройте Файл → Интероперабельность → Открыть DWG/DXF. В настройках импорта укажите единицы измерения исходного файла, обычно мм, чтобы избежать искажения размеров. Включите опцию Сохранять слои, чтобы элементы автоматически распределились по слоям ArchiCAD. Для сложных чертежей активируйте Привязку к сетке ArchiCAD, это улучшает точность размещения объектов.

После импорта необходимо проверить координацию уровней и материалы. IFC сохраняет данные о материалах, но иногда их требуется переназначить в ArchiCAD для корректного отображения. DWG не содержит информации о свойствах материалов, поэтому создавайте новые соответствия вручную. Обязательно выполняйте проверку целостности модели через Документ → Проверка модели для выявления пересечений и дублирующих элементов.

Для ускорения работы с большими файлами используйте Срезы этажей и Фильтры отображения, чтобы загружать только необходимые элементы. При необходимости сохраните импортированную модель как ArchiCAD PLN для дальнейшего редактирования и интеграции с другими проектами.

Настройка материалов и текстур после импорта

После импорта файлов .max в ArchiCAD необходимо проверить соответствие материалов между 3ds Max и ArchiCAD. Для начала откройте панель Управление материалами и убедитесь, что все импортированные объекты имеют корректно сопоставленные текстуры.

Если текстура отсутствует или отображается некорректно, используйте функцию Редактирование текстур для повторного назначения файлов изображений. ArchiCAD поддерживает форматы .jpg, .png, .tif, .bmp. Рекомендуется использовать изображения с разрешением не ниже 2048×2048 пикселей для сохранения детализации при рендеринге.

Для материалов с отражением и прозрачностью откройте вкладку Свойства поверхности и настройте параметры:

Если текстура отображается растянутой или деформированной, проверьте UV-карту объекта. Для исправления используйте инструмент Переназначение координат и подберите масштаб текстуры вручную.

Для ускорения рендеринга рекомендуется объединять одинаковые материалы и использовать Proxy-текстуры для объектов с высоким разрешением.

После всех корректировок выполните тестовый рендер в окне 3D-вид для проверки правильности отображения материалов и текстур, особенно при сложных сочетаниях отражений и прозрачности.

Корректировка масштаба и ориентации модели

После открытия файла .max в ArchiCAD необходимо убедиться, что единицы измерения соответствуют проектным стандартам. В меню Документы → Единицы измерения установите метрическую систему и проверьте, что масштаб проекта совпадает с исходной моделью из 3ds Max. Для крупных объектов используйте коэффициент масштабирования, рассчитанный как отношение размеров в исходной модели к требуемым размерам в ArchiCAD.

Для изменения ориентации модели используйте инструмент Трансформация → Поворот. Задайте угол поворота по осям X, Y и Z с точностью до десятых градуса, чтобы обеспечить корректное положение здания на плане. Проверяйте ориентацию относительно World Axis, чтобы все уровни и стены соответствовали вертикали.

Если модель содержит несколько групп объектов, рекомендуется выполнять масштабирование и поворот по отдельности для каждой группы, чтобы избежать искажений. Используйте Привязку к базовой точке при трансформации, выбирая углы или центр объекта как опорные точки.

После корректировки масштаба и ориентации проверьте размеры ключевых элементов с помощью Инструмента измерений. Сравните длину стен, высоту перекрытий и размеры окон с исходными параметрами проекта. При расхождениях корректируйте отдельные объекты через точное масштабирование или вращение.

Для автоматической проверки соответствия ориентации используйте команду Анализ модели → Сравнение осей. Этот инструмент выявляет объекты, отклоненные от вертикали или горизонтали, и позволяет быстро исправить их параметры.

Обработка слоев и групп объектов

После открытия файла .max в ArchiCAD важно сразу проверить структуру слоев. Перейдите в «Менеджер слоев» и убедитесь, что каждый слой имеет уникальное имя, соответствующее типу элементов: стены, мебель, сантехника, электрика. Рекомендуется использовать префиксы, например: W_ для стен, F_ для мебели, L_ для освещения.

Для оптимизации работы с группами объектов используйте функцию «Создать группу» (Ctrl+G). Объединяйте элементы, которые часто перемещаются вместе, например, комплект мебели в комнате или комплект оборудования в ванной. Названия групп должны отражать содержимое: «Кухня_Мебель», «Ванная_Сантехника».

Редактирование слоя:

Для работы с группами объектов:

Регулярная проверка слоев и групп после импорта .max минимизирует ошибки при визуализации и последующей деталировке проекта в ArchiCAD.

Сохранение и оптимизация проекта ArchiCAD

Для сохранения проекта используйте формат PLN для работы в ArchiCAD и PLT для шаблонов. Регулярно создавайте резервные копии через File → Save Backup, устанавливая интервал не реже чем каждые 30 минут работы. Размер резервных копий следует контролировать: файлы старше 500 МБ рекомендуется архивировать в формате ZIP с отключенной опцией сжатия медиа.

Оптимизация проекта начинается с управления связями и библиотеками. Удаляйте неиспользуемые объекты через Library Manager → Delete Unused Objects, это сокращает вес проекта до 20–30%. Минимизируйте количество сложных 3D-моделей, заменяя их на упрощенные версии или Proxy объекты при визуализации.

Используйте функцию Optimize в меню File → File Special → Compress Project для удаления лишних данных и временных файлов. После этой операции важно проверить корректность всех связей и ссылок на внешние файлы, чтобы избежать ошибок при экспорте в 3DS или DWG.

Для ускорения работы в больших проектах применяйте фильтры и слои: отключайте невидимые элементы через Layer Settings и View Map, что снижает нагрузку на графический процессор и ускоряет рендеринг. При использовании внешних библиотек следите за их обновлениями: устаревшие версии объектов могут замедлять открытие файла и увеличивать вероятность ошибок.

Экспорт проектов в IFC или 3DS следует выполнять только после полной оптимизации и проверки всех элементов. Настройка параметров экспорта – Geometry → Reduce Polygons и Textures → Compress – позволяет уменьшить размер итогового файла до 40% без потери качества визуализации.

Вопрос-ответ:

Можно ли открыть файл .max напрямую в ArchiCAD?

Файлы с расширением .max создаются в 3ds Max, а ArchiCAD не поддерживает их открытие напрямую. Чтобы работать с такими файлами, их нужно сначала конвертировать в формат, который ArchiCAD может распознать, например .obj или .fbx. Конвертацию обычно проводят в самой 3ds Max или с помощью сторонних утилит.

Какой формат лучше использовать для переноса модели из 3ds Max в ArchiCAD?

Наиболее удобный способ — сохранить модель в формате .fbx. Этот формат сохраняет геометрию, текстуры и материалы в достаточно полном виде, что позволяет корректно импортировать объект в ArchiCAD. Формат .obj также возможен, но при его использовании могут теряться некоторые данные о материалах и сложных текстурах.

Нужно ли перед экспортом из 3ds Max очищать сцену или упрощать модель?

Да, перед экспортом рекомендуется удалить лишние элементы, скрытые объекты и ненужные модификаторы. Слишком сложная сцена может замедлить процесс импорта и привести к ошибкам. Также стоит проверить масштаб модели, чтобы после импорта в ArchiCAD она имела корректные размеры.

Можно ли переносить анимацию из .max в ArchiCAD?

ArchiCAD не поддерживает анимацию из 3ds Max. При экспорте анимационных данных в формат .fbx можно перенести только статические объекты, материалы и текстуры. Если необходимы анимированные элементы, их придется рендерить в виде видео или использовать другой софт для визуализации.
