Что такое mathcad и для чего он предназначен

Mathcad – это программное обеспечение для инженерных и научных вычислений, разработанное компанией PTC. Оно позволяет интегрировать текстовые пояснения, графики и формулы в единую рабочую область, что делает процесс расчётов наглядным и удобным для проверки. В отличие от традиционных таблиц или скриптов, Mathcad автоматически отображает результаты вычислений, сохраняя связь с исходными уравнениями.

Программа поддерживает как стандартные арифметические операции, так и работу с матрицами, комплексными числами и статистическими функциями. Mathcad позволяет задавать переменные с единицами измерения, автоматически проверяет совместимость размеров и конвертирует их при необходимости, что минимизирует ошибки в инженерных расчётах.

Использование Mathcad оптимально при разработке прототипов, проектировании оборудования и моделировании процессов. Инженеры применяют его для расчёта механических систем, электрических цепей, теплотехники и гидравлики. Программа поддерживает динамическое обновление графиков и таблиц при изменении параметров, что ускоряет анализ сценариев и принятие решений.

Для эффективной работы рекомендуется структурировать расчёты в виде блоков с пояснением каждой формулы, использовать встроенные функции проверки единиц измерения и сохранять версии проектов для отслеживания изменений. Mathcad совместим с экспортом данных в Excel и интеграцией с CAD-системами, что расширяет возможности комплексного инженерного анализа.

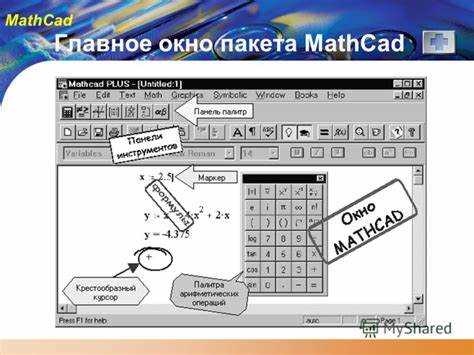

Настройка рабочего пространства и интерфейса Mathcad

Для эффективной работы в Mathcad важно оптимально настроить рабочее пространство и интерфейс. Начать следует с панели инструментов: через меню Вид → Панели инструментов активируйте панели Стандартная, Математические символы и Графики. Это обеспечивает быстрый доступ к часто используемым функциям и символам.

Рабочая область Mathcad представлена в виде документа, состоящего из листов. Для управления листами используйте вкладки внизу экрана: Вставка → Лист позволяет добавлять новые листы, а Контекстное меню → Переименовать – присваивать им осмысленные названия.

Для настройки сетки документа откройте Формат → Сетка и выравнивание. Рекомендуется включить выравнивание объектов по сетке с шагом 0,25 см, что облегчает размещение текстовых блоков, уравнений и графиков на странице.

Интерфейс Mathcad позволяет настроить оформление текста и выражений. Через Формат → Шрифты можно задать шрифт для текста, формул и заголовков. Для формул оптимально использовать Cambria Math с размером 12–14 pt, что обеспечивает читаемость и совместимость с экспортируемыми документами PDF.

Настройка параметров графиков производится в Свойства графика. Для 2D-графиков рекомендуется включить сетку, подписи осей и легенду. Цвета линий лучше выбирать контрастные для визуального различия нескольких функций на одном графике.

Mathcad поддерживает сохранение пользовательских настроек интерфейса. Через Файл → Параметры можно указать стандартное сохранение шрифтов, масштаба листа и панели инструментов. Рекомендуется сохранять шаблон документа с выбранными настройками для повторного использования.

Ввод математических выражений и формул

В Mathcad ввод математических выражений осуществляется напрямую в рабочей области документа. Для создания формулы используется стандартная клавиатурная раскладка с поддержкой символов, операций и функций. Каждое выражение автоматически интерпретируется как вычисляемое, что позволяет сразу видеть результаты при вводе данных.

Для обозначения степеней применяется символ ^, например, x^2. Дроби вводятся через клавишу /, при этом Mathcad автоматически формирует визуально корректную дробь. Квадратные корни и другие корни задаются функцией sqrt(x) или root(n, x) для корня n-й степени.

Для работы с тригонометрическими и логарифмическими функциями используются встроенные функции sin(x), cos(x), tan(x), ln(x), log(x), причем Mathcad различает радианы и градусы, что задается настройкой документа. Для сложных выражений допускается использование скобок для явного задания порядка вычислений.

Mathcad поддерживает определение переменных и констант с присвоением значений, например, a:=5. Переменные могут использоваться в последующих выражениях без повторного ввода. Ввод формул допускает использование матриц и векторов через встроенные редакторы таблиц, где каждая ячейка автоматически интерпретируется как элемент матрицы.

Для документирования вычислений рекомендуется использовать текстовые блоки рядом с формулами, а также применять встроенные операторы единиц измерения. Mathcad автоматически проводит преобразования единиц, если они указаны корректно, что уменьшает вероятность ошибок при инженерных расчётах.

При вводе сложных уравнений и систем уравнений используется встроенный редактор уравнений с поддержкой индексов, сумм, интегралов и производных. Ввод дифференциальных операторов осуществляется функциями diff(f(x), x) для производных и int(f(x), x) для интегралов, что позволяет сразу получить аналитические или численные решения.

Использование встроенных функций для инженерных расчётов

Mathcad предоставляет библиотеку встроенных функций, позволяющих выполнять точные инженерные расчёты без необходимости ручного программирования формул. Среди них математические (sin, cos, exp, log), статистические (mean, stdev, median) и интегральные функции (int, cumint, definite integral), которые позволяют быстро получать значения сложных выражений и анализировать результаты.

Для инженерного анализа механических систем удобно использовать функции линейной алгебры: det(A) для вычисления определителя матрицы, eig(A) для нахождения собственных значений, inv(A) для обратной матрицы. Эти функции сокращают время расчёта при проектировании конструкций и анализе устойчивости.

Встроенные функции обработки сигналов и систем, такие как fft() и ifft(), позволяют быстро проводить спектральный анализ и фильтрацию данных, что полезно при динамическом моделировании и анализе вибраций.

Mathcad поддерживает работу с физическими константами и единицами измерения. Функции UnitConvert() и автоматическая проверка размерностей предотвращают ошибки при преобразовании величин, например, из ньютонов в килограммы-силы или из Джоулей в кВт·ч.

Для расчётов теплообмена и гидравлики применяются специализированные функции: ThermalConductivity(T) и FlowRate(P, D). Они обеспечивают точное моделирование без необходимости составлять сложные эмпирические формулы вручную.

Практическая рекомендация: при работе с большими инженерными задачами объединяйте встроенные функции с пользовательскими блоками, чтобы повторно использовать проверенные расчётные алгоритмы и ускорить процесс анализа. В Mathcad функции можно связывать в цепочки, обеспечивая автоматическое обновление всех зависимых значений при изменении исходных параметров.

Построение графиков и визуализация данных

В Mathcad графики строятся с использованием встроенных функций, позволяющих визуализировать зависимости между переменными в реальном времени. Для построения 2D-графика необходимо задать массив данных по оси X и соответствующий массив по оси Y, после чего вызвать функцию plot(X, Y). Программа автоматически масштабирует оси и предлагает возможность задания сетки и подписи точек.

Для сложных зависимостей рекомендуется использовать параметрические графики, где координаты X и Y определяются функцией от третьей переменной. Например, X(t)=cos(t) и Y(t)=sin(2t) позволяют построить кривую Лиссажу. Mathcad поддерживает анимацию таких графиков при изменении параметра, что удобно для анализа динамических систем.

Визуализация данных в Mathcad включает настройку цветов линий, толщины, маркеров и типов линий. Для распределённых данных рекомендуется использовать гистограммы или диаграммы рассеяния через функцию scatter(X, Y). Для улучшения читаемости осей и легенды можно задать подписи осей и названия серий данных с помощью функций xlabel(), ylabel() и legend().

Mathcad также позволяет строить 3D-графики с помощью функции surface(X, Y, Z), где Z задаёт матрицу значений, соответствующую координатам X и Y. Для анализа многомерных зависимостей рекомендуется использовать цветовую шкалу, которая отображает величину Z, а также наклонные сетки для наглядного восприятия рельефа поверхности.

При работе с экспериментальными данными полезно применять встроенные инструменты регрессии и аппроксимации, чтобы график не только отображал точки измерений, но и показывал тренд. Mathcad поддерживает линейную, полиномиальную и экспоненциальную аппроксимацию, а результаты можно отобразить на графике совместно с исходными данными, что облегчает визуальный анализ точности модели.

Для больших наборов данных рекомендуется разбивать графики на несколько панелей с отдельными осями, используя функцию subplots(), что позволяет сравнивать разные наборы данных в едином окне без потери детализации. Экспорт графиков в форматы PNG, PDF и SVG обеспечивает возможность интеграции визуализаций в отчёты и презентации без потери качества.

Создание и работа с таблицами и массивами

В Mathcad таблицы и массивы представляют собой основную структуру для хранения и обработки данных. Массивы создаются через оператор присваивания, например, A := [1, 2, 3, 4] для вектора или B := [[1,2],[3,4]] для матрицы.

Для редактирования массива используется контекстное меню или клавиши навигации. Добавление строк и столбцов осуществляется через Insert Row и Insert Column. Удаление элементов производится аналогично через Delete Row или Delete Column.

Mathcad поддерживает массивы любой размерности, что позволяет выполнять операции над векторами, матрицами и многомерными массивами. Например:

• C := A + 2 – прибавляет 2 ко всем элементам массива A.
• D := B * 2 – умножает каждый элемент матрицы B на 2.
• E := B[1,2] – извлекает элемент из первой строки и второго столбца.

Для работы с таблицами Mathcad предлагает функцию Table, которая позволяет связывать массивы с наглядными строками и столбцами:

• Создание таблицы: выделить массив → Insert → Table.
• Формулы в таблице автоматически применяются к каждой строке.
• Фильтрация данных осуществляется через условные выражения: F := B[B > 2].

Для сложных вычислений над массивами применяются встроенные функции:

1. sum(A) – суммирует все элементы.
2. prod(A) – вычисляет произведение элементов.
3. mean(A) – находит среднее значение.
4. transpose(B) – транспонирует матрицу.
5. reshape(A, m, n) – изменяет размер массива до m×n.

Для автоматизации повторяющихся вычислений можно использовать циклы с массивами:

• for i in 0..n-1: C[i] := A[i] * 2 – создает новый массив на основе исходного.
• Условные массивные операции: C := if A>3 then 1 else 0.

Практическая рекомендация: при работе с большими массивами следует использовать именованные диапазоны и комментарии для каждой таблицы, чтобы облегчить последующую модификацию и проверку данных.

Визуализация массивов через графики и таблицы повышает наглядность расчетов и упрощает проверку корректности формул.

Решение систем уравнений и интегралов

Mathcad позволяет решать линейные и нелинейные системы уравнений как аналитически, так и численно. Для аналитического решения используется функция solve, которая поддерживает уравнения с несколькими неизвестными. Например, система из трёх линейных уравнений с тремя переменными x, y, z решается через solve(x+y+z=6, 2x-y+z=3, x-2y+3z=4, x, y, z), возвращая точное решение в виде векторов.

Для численного решения применяется find с указанием начальных приближений. Это особенно эффективно для нелинейных систем, где аналитическое выражение затруднительно. Например, система sin(x)+y^2=1, x*y-2=0 решается через find(x, y, x0=1, y0=1), где x0 и y0 задают начальные значения.

Интегралы вычисляются как определённые, так и неопределённые. Для аналитического интегрирования используется ∫(f(x), x), которое возвращает точную формулу. Для численного интегрирования применяется ∫(f(x), x, a, b), где a и b – границы интегрирования. Mathcad автоматически подбирает метод численного интегрирования в зависимости от гладкости функции, обеспечивая точность до 10⁻¹² при стандартных настройках.

Для сложных интегралов с переменными пределами или параметрами можно использовать векторные выражения, задавая функцию через f(x, p) и интегрируя по x с фиксированными параметрами p. Это позволяет создавать настраиваемые графики зависимости интеграла от параметров без ручного пересчёта.

Mathcad поддерживает комбинированное решение: системы уравнений с интегралами внутри, что упрощает работу с физическими моделями, где, например, требуется найти параметры системы через интегральные условия. В таких случаях рекомендуется сначала формализовать систему уравнений, затем интегралы задавать через встроенные функции, после чего применять численное решение с проверкой сходимости.

Импорт и экспорт данных из других программ

Mathcad поддерживает импорт данных из форматов Excel (.xlsx, .xls), CSV и текстовых файлов с разделителями. Для загрузки таблиц Excel используется функция Insert > Excel Spreadsheet, позволяющая связать диапазоны ячеек с рабочим листом Mathcad. Из CSV-файлов данные импортируются через Data > Import, где можно указать разделитель и кодировку.

Для экспорта результатов вычислений Mathcad предоставляет возможность сохранять данные в Excel, CSV, TXT и XML. При работе с большими массивами чисел рекомендуется использовать CSV, так как этот формат минимизирует размер файла и сохраняет точность значений. Экспорт выполняется через Data > Export, где задаются диапазоны ячеек и формат.

При импорте из Excel важно проверять совместимость форматов чисел: даты и дробные значения могут требовать предварительного преобразования в Excel перед вставкой в Mathcad. Для автоматизации обновления данных можно использовать привязку к внешнему файлу Excel, что позволяет пересчитывать формулы при изменении исходного файла.

Для интеграции с MATLAB или другими САПР Mathcad поддерживает экспорт через CSV и текстовые файлы с фиксированными столбцами. При этом рекомендуется сохранять отдельные переменные в разные файлы для упрощения последующего анализа. Импорт больших массивов чисел следует проводить блоками, чтобы избежать перегрузки памяти.

Mathcad позволяет также использовать OLE-объекты для обмена данными с Word и PowerPoint. Данные вставляются в виде таблиц или графиков с сохранением масштабов и форматов, что упрощает подготовку отчетной документации без потери точности вычислений.

Автоматизация повторяющихся вычислений с помощью скриптов

Mathcad поддерживает автоматизацию вычислений через встроенные скрипты и пользовательские функции. Скрипты позволяют выполнять многократные расчёты без ручного ввода данных, что снижает риск ошибок и ускоряет обработку сложных задач.

Для создания скрипта используется панель Programming, где можно определить переменные, циклы и условные операторы. Основные шаги:

1. Определение исходных данных и параметров расчёта.
2. Создание функции с параметрами входа, которые можно изменять при повторном запуске.
3. Использование циклов for или while для многократного выполнения одного и того же расчёта.
4. Добавление условных операторов if-else для выбора алгоритма в зависимости от условий.

Пример применения: расчёт прогиба балки при различных нагрузках. Вместо ручного изменения нагрузки можно создать массив значений, через который скрипт будет последовательно проводить вычисления и записывать результаты в таблицу.

Рекомендации по оптимизации:

• Использовать массивы и векторы вместо повторяющихся переменных, чтобы скрипт был компактнее.
• Разбивать сложные вычисления на функции, которые можно вызывать многократно.
• Проверять скрипт на небольшом наборе данных перед полной автоматизацией.
• Сохранять результаты в матрицы или таблицы для последующего анализа и построения графиков.

С помощью скриптов Mathcad позволяет создавать шаблоны расчётов, которые можно адаптировать под разные инженерные задачи без переписывания формул и ручного ввода данных.

Вопрос-ответ:

Что такое Mathcad и для чего он используется?

Mathcad — это программа для выполнения инженерных и математических расчётов с визуальным представлением формул. Она позволяет записывать формулы в привычной математической записи, выполнять вычисления и автоматически обновлять результаты при изменении исходных данных. Программа подходит для анализа данных, решения уравнений, интегрирования, дифференцирования и построения графиков.

Какие преимущества Mathcad перед обычными таблицами или калькуляторами?

В отличие от обычных таблиц или калькуляторов, Mathcad объединяет текстовые комментарии, формулы и результаты в одном документе. Пользователь может сразу видеть математическое выражение и полученный результат, а также редактировать входные данные без необходимости переписывать формулы. Кроме того, Mathcad умеет работать с векторами, матрицами и сложными функциями, что значительно ускоряет процесс анализа.

Можно ли использовать Mathcad для инженерных проектов с большими объёмами данных?

Да, Mathcad поддерживает работу с большими массивами данных и позволяет создавать динамические модели, которые автоматически пересчитываются при изменении параметров. Это особенно полезно в инженерных расчетах, где часто приходится проверять влияние различных факторов на итоговый результат, проводить серию сценариев и строить графики зависимости параметров.

Какие типы графиков и визуализаций доступны в Mathcad?

В Mathcad можно строить двух- и трёхмерные графики, кривые зависимости, поверхности и диаграммы. Графики обновляются автоматически при изменении входных данных, что позволяет наблюдать влияние различных параметров в реальном времени. Также программа позволяет настраивать подписи осей, легенды и цветовые схемы, что облегчает интерпретацию результатов.

Нужны ли специальные знания для работы с Mathcad?

Базовые навыки работы с математическими формулами и понимание принципов инженерных расчётов позволяют быстро освоить Mathcad. Интерфейс программы интуитивно понятен, формулы вводятся как на бумаге, а результаты отображаются сразу. Для сложных расчетов полезно знать основы программирования и работы с массивами данных, но многие функции доступны и без этого.
