Как правильно оформить чертежи в archicad

В Archicad точность и читаемость чертежей напрямую зависят от настройки слоёв и графических критериев. Рекомендуется использовать отдельные слои для конструктивных элементов, мебели и инженерных систем, чтобы упростить управление видимостью и сократить ошибки при печати. Настройка толщины линий и типов штрихов позволяет различать стены, перегородки и элементы отделки без дополнительного пояснения.

Нумерация этажей и элементов в Archicad должна соответствовать строительным стандартам. Для автоматизации этого процесса удобно применять системные отметки и маркеры, которые обновляются при изменении модели. Использование шаблонов чертежей ускоряет создание проектов и обеспечивает единообразие оформления для всех листов.

Экспорт в PDF и DWG требует особого внимания к масштабам и разрешению. Настройки плотности линий и цветов в Archicad влияют на читаемость чертежей при печати. Оптимально задавать единый масштаб для всех листов плана и разрезов, чтобы избежать ошибок при совместной работе с другими участниками проекта.

Работа с аннотациями и размерными линиями в Archicad требует выбора подходящих стилей и привязки к объектам модели. Использование привязок предотвращает смещение текста и размеров при изменении конструкции. При подготовке комплектов чертежей важно проверять видимость всех элементов, чтобы исключить пропуски и несоответствия между листами.

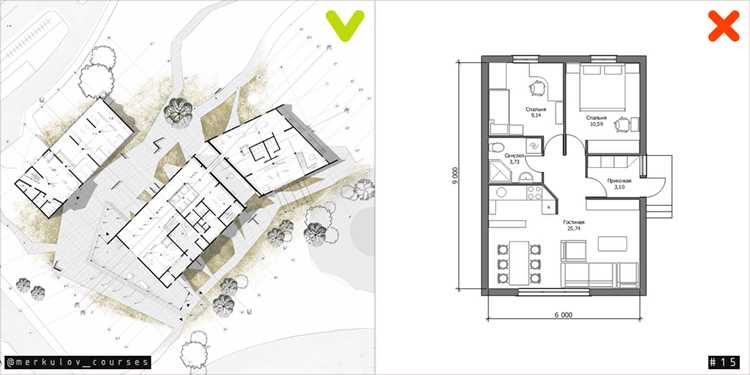

Настройка шаблонов и рабочих окружений для проекта

В Archicad создание и корректная настройка шаблонов проекта позволяет стандартизировать чертежи и ускорить работу команды. Оптимальная практика – использовать шаблон с заранее заданными слоями, стилями линий, типами штриховки и параметрами размеров. Например, для архитектурного проекта рекомендуется создать слои: Стены_Наружные, Стены_Внутренние, Перегородки, Окна, Двери, каждый с уникальным цветом и толщиной линий.

Рабочие окружения настраиваются через меню Options → Work Environment → Environment Profiles. Создайте профиль для каждого этапа проекта: Эскиз, Рабочие чертежи, Визуализация. Для профиля «Рабочие чертежи» рекомендуется активировать панели: Navigator, Info Box, Toolbar Favorites, отключив визуальные эффекты, чтобы ускорить работу и исключить случайные изменения объектов.

Используйте команду File → Save as Template для сохранения готового шаблона. Для командной работы включайте Project Preferences → Teamwork Settings и задавайте общий шаблон, чтобы все участники использовали одинаковую структуру слоев, стандартные размеры и графические стили. Это снижает ошибки при объединении моделей и обеспечивает единообразие оформления чертежей.

Важно также настроить Favorites с готовыми элементами: стены с заданной толщиной и материалами, окна с типовыми размерами, двери с соответствующими стилями. Импорт и экспорт этих наборов ускоряет запуск новых проектов без повторного создания элементов и корректировки параметров вручную.

Регулярное обновление шаблонов на основе завершённых проектов позволяет постепенно создавать библиотеку стандартов, включая типовые разрезы, фасады и планы. Это обеспечивает стабильность оформления и минимизирует риск расхождений между чертежами разных этапов.

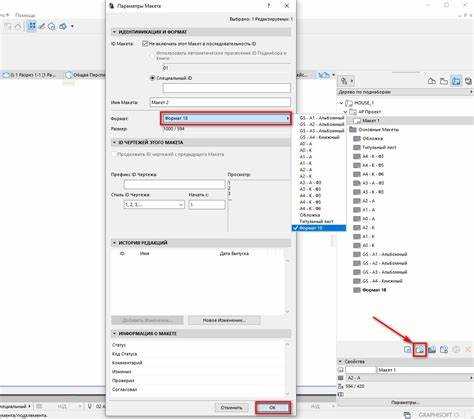

Организация слоев и слоистых комбинаций для чертежей

Правильная организация слоев в Archicad обеспечивает точное отображение элементов на чертежах и ускоряет процесс редактирования. Слои разделяются по функциональному признаку: стены, перекрытия, мебель, инженерные сети, оси и размеры.

Рекомендуется придерживаться следующих правил:

• Каждый тип элементов размещать на отдельном слое с понятным именем, например: Стены_Наружные, Мебель_Кухня.
• Использовать цветовое кодирование слоев для удобства визуальной идентификации в рабочем пространстве.
• Активно применять свойства видимости слоев при работе с комплексными проектами, чтобы исключить наложение элементов.

Слоистые комбинации позволяют формировать наборы видимых слоев для конкретных типов чертежей:

1. Создавать комбинации для планов этажей: например, План_Архитектура включает стены, двери, окна и размеры, исключая мебель и инженерные сети.
2. Отдельные комбинации для разрезов и фасадов с акцентом на конструктивные элементы.
3. Комбинации для рабочих чертежей и документации, где видимость инженерных коммуникаций обязательна.

Для эффективного использования:

• Сохранять шаблоны слоистых комбинаций в библиотеке проекта для повторного применения.
• Регулярно проверять соответствие названий слоев стандартам проекта, чтобы избежать дублирования и путаницы.
• Применять фильтры по типам элементов внутри комбинаций для ускорения подготовки отдельных листов чертежей.

Четко структурированные слои и комбинации позволяют минимизировать ошибки при печати и экспортировании, а также ускоряют подготовку документации для разных специалистов.

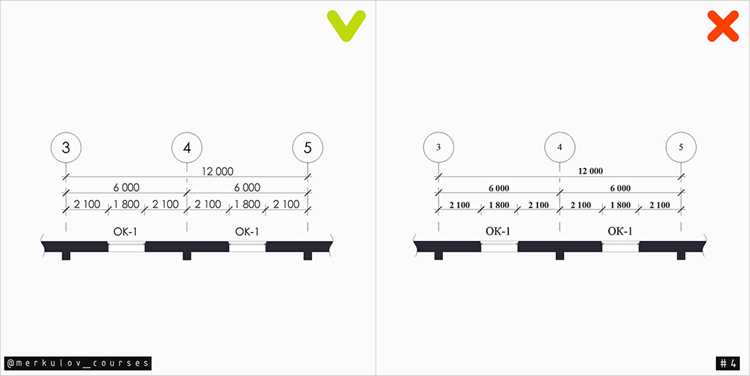

Использование аннотаций и размерных линий по стандартам

В Archicad для соблюдения ГОСТ и ISO важно использовать встроенные инструменты аннотирования. Размерные линии должны быть привязаны к геометрии элементов через Snap и Hotspot, что обеспечивает точность ±0,5 мм при экспорте в DWG или PDF.

Толщина и тип линий выбираются согласно стандарту: основная линия 0,5 мм, штриховая 0,25 мм. Для размерных стрелок применяются стандартные концы стрелок: острые стрелки длиной 3–5 мм или круглые наконечники диаметром 2,5–3 мм.

Текст размеров оформляется через Dimension Tool с высотой шрифта 2,5–3,5 мм для листа формата А1 и 1,8–2,2 мм для А3. Шрифт – строго Arial или ГОСТ 2.304-81. Положение текста допускается над размерной линией или внутри с отступом 1–2 мм.

Аннотации элементов должны быть связаны с объектами через Label Tool с автоматическим обновлением при изменении размеров. Для помещений указывается площадь, для окон – световой проем и тип профиля. Используется единообразное написание: сокращения по ГОСТ и обозначения типов по проектной документации.

Рекомендуется включать multi-dimension для последовательных размеров, чтобы избежать дублирования и ошибок. В Archicad допустимо применять associative dimensions, автоматически корректирующиеся при перемещении объектов, что минимизирует несоответствия при редизайне.

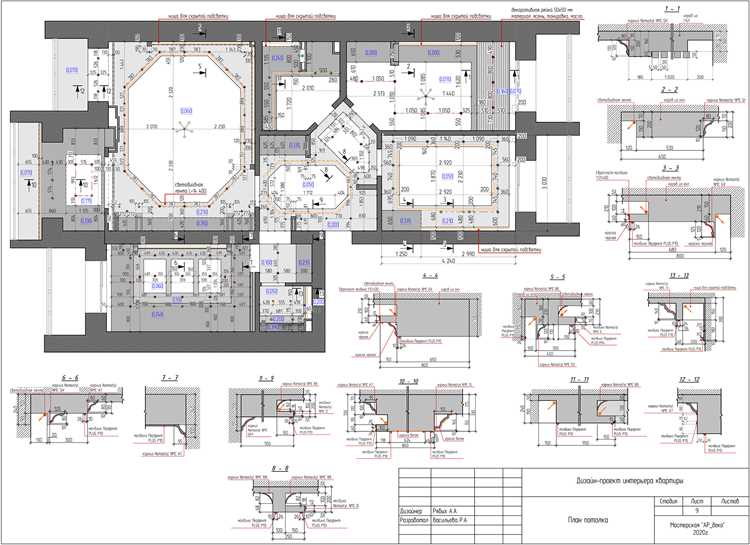

Применение штриховок и графических стилей к элементам

В Archicad штриховки применяются через Палитру штриховок или свойства конкретного элемента. Для стен, перекрытий и плит важно выбирать штриховку, соответствующую строительному материалу. Например, бетон рекомендуется отображать сплошной плотной штриховкой, а кирпич – с диагональной сеткой с шагом 10–15 мм. Такие параметры настраиваются в диалоговом окне Настройка штриховки.

Графические стили влияют на толщину и тип линий, а также на видимость элементов на различных видах. В Archicad доступны предустановленные стили: Живой, Конструктивный, Схематический. Для чертежей рабочих чертежей рекомендуется Конструктивный стиль с усиленными контурными линиями и четким отображением штриховок. Для презентаций допустимо использование Схематического стиля с упрощёнными линиями.

Для применения штриховки к группе элементов используется инструмент Выделение и замена. Он позволяет массово изменить графический стиль, не меняя геометрию. В настройках Показа следует отключать прозрачность штриховок для чертежей, где требуется точная плотность отображения материала.

Рекомендуется сохранять наборы штриховок и стилей как наборы атрибутов для повторного использования на аналогичных проектах. Это гарантирует единообразие оформления и ускоряет процесс подготовки документации. При экспорте в PDF или DWG следует проверять соответствие линий и штриховок оригинальному масштабу, чтобы исключить искажения на распечатке.

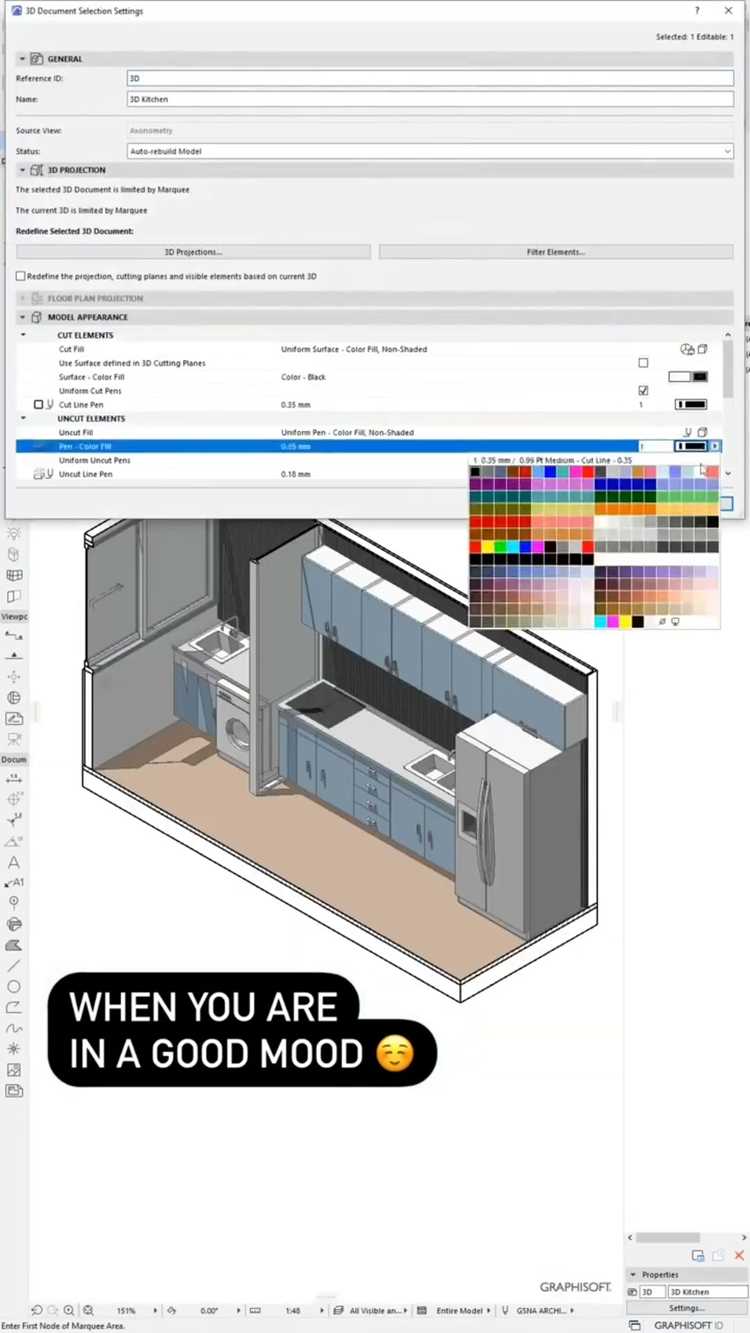

Экспорт чертежей в PDF и DWG с сохранением масштаба

В Archicad для точного экспорта чертежей в PDF и DWG необходимо использовать настройки публикации и правильное масштабирование вида. Масштаб задается на уровне листа или окна вида, что гарантирует соответствие реальных размеров объектов на чертеже.

При экспорте в PDF следует использовать опцию «Publish» или «Save As PDF». В диалоговом окне необходимо отметить флажок «Use Layout Scale», чтобы масштаб, установленный на листе, сохранился в итоговом файле. Для листов с несколькими видами рекомендуется включать «Vectorial» вместо «Raster», чтобы линии и текст сохраняли четкость при масштабировании.

Для экспорта в DWG важно задать точный масштаб в настройках «DWG Translation». В разделе «Drawing Scale» выбирается единица, соответствующая проектной документации (например, 1:50, 1:100). Все линии, тексты и штампы должны быть привязаны к модели, иначе при импорте в AutoCAD возможны искажения.

Рекомендуется использовать следующую таблицу соответствия единиц Archicad и AutoCAD для корректного масштаба:

При пакетном экспорте нескольких листов рекомендуется создать публикационный набор, где каждому листу присвоен свой масштаб. Это исключает ошибки, когда один и тот же вид экспортируется в разных масштабах в одном проекте. Перед сохранением DWG проверяйте опцию «Preserve Model Scale» и отключайте ненужные слои, чтобы избежать лишнего объема файла и искажений при печати.

Использование данных настроек позволяет получить PDF и DWG с точной передачей размеров, корректным масштабированием и минимизацией последующей ручной правки в AutoCAD или при печати.

Контроль точности и согласованности координат элементов

В Archicad контроль точности начинается с использования привязок к сетке и координатной системе проекта. Рекомендуется задавать базовую точку проекта и использовать её как опорную при размещении всех элементов. Это позволяет исключить смещение между этажами и блоками.

Для проверки координат элементов используйте инструмент «Инфо о выбранном объекте» (Info Box), где отображаются X, Y, Z координаты. Любые отклонения более 1–2 мм от заданных значений требуют корректировки. Для массовой проверки целесообразно применять функцию «Проверка координат» в меню «Документы» – она автоматически выявляет элементы, смещённые относительно базовой оси.

При работе с сложными конструкциями рекомендуется создавать вспомогательные линии и точки привязки. Установленные контрольные точки следует отмечать на каждом этаже, чтобы обеспечить вертикальную согласованность. Использование параметра «Привязка к элементу» уменьшает риск некорректного позиционирования при копировании или перемещении элементов.

При экспорте в другие форматы, например DWG, необходимо проверять координаты ключевых точек через инструмент «Проверка соответствия координат». Несовпадение более 2 мм на выходных файлах может вызвать ошибки при интеграции с инженерными системами.

Для постоянного контроля рекомендуется вести журнал корректировок координат. Archicad позволяет сохранять параметры элементов в виде таблиц, где фиксируются точные значения X, Y, Z. Это обеспечивает прозрачность и быстроту исправлений при изменениях проекта.

Вопрос-ответ:

Какие размеры линий и толщины лучше использовать для чертежей в Archicad?

Для четкости чертежей в Archicad рекомендуется использовать различную толщину линий для разных типов объектов. Основные конструкции, такие как стены и колонны, лучше выделять более толстой линией, а вспомогательные элементы — тонкой. Это позволяет легко различать элементы на плане и облегчает чтение документации. Толщина линий также должна соответствовать стандартам оформления чертежей, принятым в вашей организации или регионе.

Как правильно настроить шаблон проекта для удобного оформления чертежей?

Настройка шаблона проекта в Archicad включает создание стандартных слоев, стилей линий, текстовых стилей и размеров штриховки. В шаблоне можно заранее определить масштаб чертежей, параметры надписей, виды сечений и планов этажей. Это позволяет при открытии нового проекта сразу работать по единым правилам и сокращает время на оформление каждой новой документации. Такой подход помогает избежать ошибок и поддерживать единый визуальный стиль.

Как корректно оформлять размеры и выноски на планах?

Размеры и выноски должны быть легко читаемыми и не пересекать основные элементы чертежа. В Archicad есть инструменты автоматического выравнивания размеров и выносок, которые помогают поддерживать аккуратность. Текст должен быть одинакового размера для всех одинаковых типов чертежей, а стрелки и линии размеров — четкими и различимыми. Также стоит проверять, чтобы все размеры соответствовали реальным габаритам объекта.

Стоит ли использовать 3D-визуализацию для проверки чертежей перед печатью?

Да, просмотр модели в 3D позволяет убедиться, что все элементы правильно расположены и соответствуют проекту. В Archicad можно переключаться между 2D и 3D режимами, проверяя пересечения, уровни и отметки высот. Это помогает обнаружить ошибки, которые не всегда видны на плане, и корректно оформить сечения и фасады перед выводом на печать.

Какие шрифты и размеры текста предпочтительны для технических чертежей в Archicad?

Для технических чертежей рекомендуется использовать стандартные шрифты без засечек, которые хорошо читаются при уменьшенном масштабе. Размер текста должен быть одинаковым для аналогичных элементов: заголовки планов крупнее, подписи к деталям — чуть меньше. В Archicad удобно создавать собственные текстовые стили, чтобы применять их ко всем чертежам проекта и поддерживать единый стиль оформления.

Как правильно настроить слои и категории в Archicad для удобного оформления чертежей?

В Archicad правильная организация слоев и категорий значительно упрощает работу с проектом. Сначала стоит разделить элементы по типам: стены, окна, двери, мебель, конструкции и т.д. Каждой категории присваивается отдельный слой, что позволяет при необходимости скрывать или отображать определённые группы элементов. Дополнительно полезно использовать цветовую кодировку слоёв и настроить фильтры отображения, чтобы при печати или экспорте чертежей нужные элементы выделялись корректно. Такой подход ускоряет работу, помогает избежать ошибок и делает чертежи более читаемыми для других участников проекта.
