Какие уравнения называются матричными в mathcad

Матричные уравнения в Mathcad представляют собой способ работы с системами линейных и нелинейных уравнений, где неизвестные выражаются в виде векторов или матриц. Программа позволяет использовать как стандартные арифметические операции, так и специализированные функции для решения уравнений вида AX = B, где A – заданная матрица коэффициентов, X – вектор неизвестных, а B – вектор свободных членов.

Mathcad автоматически распознает размерность матриц и обеспечивает корректное выполнение операций умножения, транспонирования и обращения матриц. Для решения уравнения AX = B достаточно использовать оператор обратной матрицы A⁻¹ или встроенную функцию lsolve для систем, не имеющих квадратной матрицы. Это позволяет экономить время и минимизировать ошибки при ручных вычислениях.

При работе с матричными уравнениями рекомендуется предварительно проверять условия применимости методов: наличие обратной матрицы, невырожденность матрицы A, а также размерность всех элементов. Mathcad поддерживает операции над матрицами любой размерности, включая прямоугольные и диагональные, что делает возможным использование метода наименьших квадратов для переопределённых систем.

Программа также позволяет визуализировать результаты и проводить пошаговую проверку вычислений. Использование функций eigenvals и det помогает оценить свойства матрицы и выбрать оптимальный способ решения. Таким образом, матричные уравнения в Mathcad обеспечивают точное и эффективное решение задач линейной алгебры с минимальными усилиями со стороны пользователя.

Как задать матрицу и определить её размер в Mathcad

Размер матрицы определяется автоматически после заполнения всех ячеек. Для проверки можно использовать встроенную функцию rows() для количества строк и cols() для количества столбцов. Например, для матрицы A команды rows(A) и cols(A) вернут точные размеры.

Если необходимо задать матрицу программно, применяют синтаксис с квадратными скобками: A := [[1, 2, 3], [4, 5, 6]]. В этом случае Mathcad сразу распознаёт матрицу как объект размером 2×3. Можно комбинировать числовые элементы и функции внутри одного определения, что позволяет формировать динамические матрицы.

Для расширения матрицы добавляют строки или столбцы через Insert → Row/Column, либо объединяют две матрицы функцией augment(). При этом важно следить, чтобы размеры добавляемых частей соответствовали существующим, иначе Mathcad выдаст ошибку несоответствия размеров.

Размер матрицы также можно определить визуально: в верхнем левом углу рабочей области Mathcad отображается количество строк и столбцов при выделении матрицы курсором. Этот метод полезен для быстрого контроля без использования функций.

Методы решения систем линейных уравнений с помощью матриц

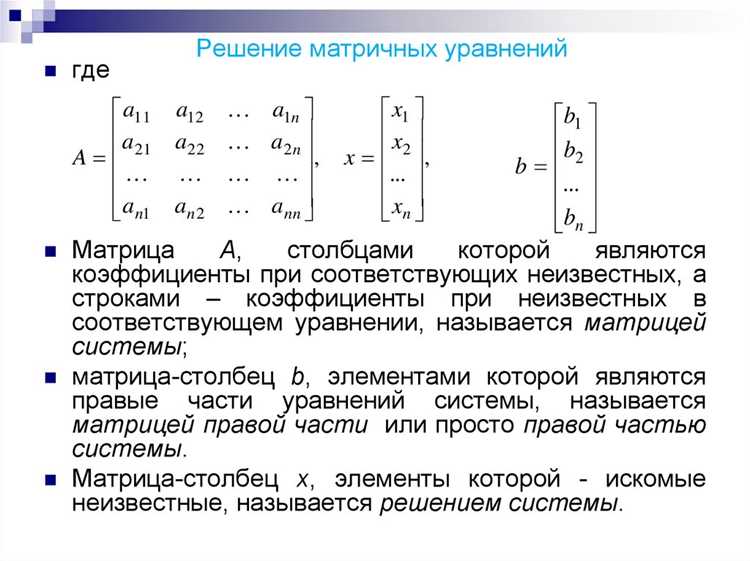

В Mathcad для решения систем линейных уравнений применяются матричные методы, которые позволяют работать с векторами и матрицами напрямую. Основная форма записи системы уравнений – Ax = b, где A – матрица коэффициентов, x – вектор неизвестных, b – вектор правых частей.

Наиболее используемые методы:

Для численной устойчивости при работе с большими системами рекомендуется избегать прямого вычисления обратной матрицы и использовать разложения (LU, QR). Mathcad позволяет комбинировать методы: сначала разложение, затем умножение на вектор правых частей, что ускоряет вычисления при многократных решениях.

При решении систем с параметрами вектор b можно задавать как функцию, а матрицу A – как выражение, что позволяет динамически изменять условия и получать мгновенный результат в Mathcad.

Использование операторов транспонирования и обратной матрицы

В Mathcad оператор транспонирования обозначается символом апострофа (‘). Применение транспонирования меняет строки матрицы на столбцы и наоборот. Например, для матрицы A размером 2×3 выражение A’ создаёт матрицу размером 3×2 с элементами A’ij = Aji.

Транспонирование удобно использовать при вычислении скалярных произведений столбцов или строк матриц. Для вектор-строк v и вектор-столбцов u выражение v·u’ возвращает матрицу, где каждая ячейка равна произведению соответствующих элементов.

Обратная матрица в Mathcad обозначается функцией inv(A). Она существует только для квадратных матриц с ненулевым определителем. Умножение матрицы на её обратную даёт единичную матрицу I того же размера. Например, для матрицы B размером 3×3 выражение B·inv(B) равно I3.

При решении систем линейных уравнений Ax = b использование обратной матрицы позволяет получить x = inv(A)·b. В Mathcad это часто предпочтительнее прямого ввода формулы, так как встроенные функции оптимизированы для численной точности и контроля ошибок, связанных с вырожденными матрицами.

Комбинация транспонирования и обратной матрицы применяется для вычисления псевдообратных матриц: x = inv(A’·A)·A’·b. Такой подход используется при решении переопределённых систем, когда количество уравнений превышает число неизвестных.

Mathcad автоматически проверяет совместимость размеров матриц при операциях транспонирования и инверсии. При несоответствии размерностей выдаётся сообщение об ошибке, что позволяет избегать некорректных вычислений.

Работа с блоками и подматрицами в вычислениях

В Mathcad матрицы можно делить на блоки и подматрицы для упрощения вычислений и повышения читаемости формул. Подматрица создаётся с помощью индексации: A[1..2, 2..3] выбирает строки с 1 по 2 и столбцы с 2 по 3 матрицы A.

Основные операции с блоками и подматрицами:

• Извлечение подматрицы: B := A[i1..i2, j1..j2]. Рекомендуется использовать последовательные индексы для уменьшения ошибок.
• Замена блока: A[i1..i2, j1..j2 := B] вставляет подматрицу B в заданный диапазон, сохраняя размеры основной матрицы.
• Объединение блоков: C := augment(A, B) соединяет матрицы по строкам или столбцам. Важное условие – совпадение размеров по соответствующему измерению.

Mathcad поддерживает использование функций и выражений непосредственно для блоков:

• Элементы блока можно использовать в вычислениях, например, sum(A[1..3,2..4]) вычисляет сумму выбранного подмассива.
• Сложение и вычитание подматриц: A[1..2,1..2] + B выполняется только при одинаковых размерах.
• Умножение блока на скаляр или другую совместимую подматрицу автоматически учитывает размерность.

Для динамических блоков удобно использовать функцию rows(A) и cols(A) для определения текущих размеров. Это позволяет строить формулы, независимые от конкретного числа строк и столбцов.

Практическая рекомендация: при работе с большими матрицами разбивайте вычисления на логические блоки и сохраняйте промежуточные подматрицы. Это снижает вероятность ошибок при индексировании и облегчает последующую отладку.

Также полезно применять имена к подматрицам, чтобы повторно использовать один и тот же блок в разных формулах без копирования исходной матрицы.

Обработка ошибок и проверка корректности решений матричных уравнений

Для систем вида A·X = B проверка невырожденности матрицы A проводится через вычисление детерминанта: det(A) ≠ 0. В случае близкого к нулю значения det(A) следует использовать псевдообратную матрицу через функцию pinv(A) для получения устойчивого решения.

После нахождения решения X проверку корректности проводят, вычисляя остаток: R = A·X - B. Если элементы R превышают выбранный порог точности (обычно 10^-12 для double), решение считается неточным. Для численно чувствительных систем применяют норму norm(R, "inf") и сравнивают с пороговым значением.

Mathcad также поддерживает проверку на наличие NaN или бесконечных значений в матрице X через функции isnan() и isinf(). При обнаружении таких значений необходимо пересмотреть ввод данных или использовать регуляризацию для улучшения устойчивости решения.

Для сложных систем с параметрической зависимостью рекомендуется строить график нормы остатка относительно параметров, чтобы визуально оценить диапазоны, где решение стабильно. Кроме того, рекомендуется сохранять промежуточные матрицы и результаты вычислений, чтобы при возникновении ошибки можно было локализовать источник неточности.

Автоматическая обработка ошибок в Mathcad может включать блоки условных операторов if, проверяющих размерности, вырожденность и корректность ввода. Такой подход предотвращает попытки вычисления с некорректными данными и снижает риск получения некорректных решений без явного уведомления.

Примеры практических задач: от расчёта нагрузок до финансовых моделей

Матричные уравнения в Mathcad позволяют решать задачи, где данные удобно представлять в виде таблиц и векторов. Рассмотрим несколько конкретных примеров.

1. Расчёт нагрузок в строительных конструкциях

Для многопролётной балки с тремя опорами задаются матрицы жесткости и внешних сил:

• Матрица жесткости K размером 3×3, элементы K[i,j] рассчитываются по формулам балки с учётом модуля упругости и моментов инерции.
• Вектор внешних нагрузок F размером 3×1, например F = [500; 800; 300] Н.
• Решение уравнения K·X = F в Mathcad даёт вектор перемещений X, после чего можно определить реакции опор и внутренние моменты.

2. Электрические цепи постоянного тока

Для расчёта токов в сложной сети:

• Составляется матрица проводимостей G размером n×n, где n – число узлов.
• Задаются вектор источников напряжения V размером n×1.
• Решение G·I = V позволяет получить токи I через каждое ответвление цепи.

3. Оптимизация портфеля инвестиций

Матричные методы применяются для расчёта доходности и риска:

• Матрица ковариаций σ размером n×n для n активов.
• Вектор ожидаемых доходностей μ размером n×1.
• Задача минимизации риска при заданной доходности формулируется как σ·w = λ·μ, где w – вектор долей инвестиций, λ – множитель Лагранжа.
• В Mathcad легко изменить входные данные и сразу увидеть новые оптимальные доли инвестиций.

4. Анализ теплопередачи в плоской пластине

Для дискретизации методом конечных элементов:

• Составляется матрица проводимости тепла K размером n×n.
• Задаются вектор источников тепла Q размером n×1.
• Решение K·T = Q даёт распределение температур T по узлам пластины.

5. Прогнозирование спроса и запасов

Для цепочек поставок и складирования:

• Составляется матрица коэффициентов перехода A размером m×m, где m – количество товаров.
• Задаётся вектор текущих запасов X0 размером m×1.
• Решение X1 = A·X0 позволяет прогнозировать распределение запасов на следующий период, учитывая сезонные и стратегические факторы.

Вопрос-ответ:

Что такое матричные уравнения в Mathcad?

Матричные уравнения — это уравнения, в которых неизвестные и известные величины представлены в виде матриц. Mathcad позволяет решать такие уравнения, используя встроенные функции для работы с матрицами, включая умножение, сложение, транспонирование и обратные матрицы. Это удобно для анализа систем линейных уравнений и других задач линейной алгебры.

Как в Mathcad решать систему линейных матричных уравнений?

В Mathcad система линейных матричных уравнений решается с помощью операции обратной матрицы или функции `lsolve()`. Например, для уравнения AX = B, где A и B — известные матрицы, а X — искомая, решение можно получить как X := A^-1 * B или X := lsolve(A, B). Mathcad автоматически выполняет все необходимые вычисления и выводит результат в виде матрицы того же размера, что B.

Можно ли использовать Mathcad для решения нелинейных матричных уравнений?

Да, Mathcad позволяет работать с нелинейными матричными уравнениями, хотя процесс более сложный, чем для линейных. Для этого применяются функции численного решения, такие как `find()` или методы итераций. Пользователь задаёт начальное приближение для неизвестной матрицы, а Mathcad постепенно уточняет решение до тех пор, пока не будет достигнута заданная точность.

Какие ошибки чаще всего возникают при работе с матричными уравнениями в Mathcad?

Наиболее распространённые ошибки связаны с несоответствием размеров матриц при умножении или сложении, использованием необратимых матриц и неправильным указанием синтаксиса функций. Например, попытка вычислить A^-1, когда A является вырожденной матрицей, вызовет ошибку. Для корректного решения важно проверять размерности всех матриц и использовать функции Mathcad, контролирующие ошибки.
