Mathcad предоставляет инструменты для работы с системами линейных и нелинейных уравнений, позволяя формулировать их в привычной математической записи. Для этого используются функции Given-Find и solve, а также матричный формат задания коэффициентов.
При создании системы уравнений в Mathcad можно использовать два подхода: пошаговое определение через оператор Given с последующим вызовом функции Find, либо задание коэффициентной матрицы и вектора правых частей. Первый вариант удобен для нелинейных выражений, второй – для линейных систем с большим числом переменных.
Системы уравнений в Mathcad не ограничены числом неизвестных: программа обрабатывает их до тех пор, пока количество уравнений соответствует числу переменных. Результаты можно получить в числовом виде или оставить в параметрической форме, если решение неоднозначное.
Выбор области для ввода математических выражений
В Mathcad каждое уравнение вводится в отдельной области, которая автоматически создаётся при нажатии клавиши “=” или при вставке математического блока через меню Insert → Math Region. Для корректной работы системы уравнений все переменные и формулы должны находиться в одной рабочей области документа, чтобы ссылки между ними сохранялись.
Рекомендуется располагать выражения в вертикальном порядке сверху вниз. Это упрощает чтение и позволяет избежать ошибок при обращении к переменным, которые должны быть определены до их использования. Если требуется группировка, можно использовать текстовые блоки для пояснений и оставлять свободное пространство между областями.
При вводе длинных уравнений целесообразно расширять границы области вправо: Mathcad автоматически переносит выражение, сохраняя его структуру. Для систем с большим количеством уравнений лучше выделить отдельный фрагмент документа, чтобы не смешивать математические блоки с графиками или комментариями.
Если нужно оформить решение в виде матричной записи, создавайте область с матрицей и заполняйте её уравнениями построчно. Такой способ облегчает проверку и дальнейшее использование операторов решения, например solve или Given–Find.

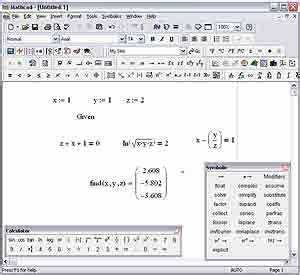

Задание переменных и обозначений для системы
Перед вводом уравнений в Mathcad необходимо определить переменные, которые будут использоваться. Для этого в документе вводится имя переменной, затем знак :=, после чего указывается значение или выражение. Например: x := 0, y := 1.
Если система предполагает символьное решение, переменные можно оставить без числовых значений. В таком случае они будут восприниматься как неизвестные. Пример: a, b, c – символические обозначения коэффициентов.
Для удобства рекомендуется задавать осмысленные имена: x1, x2, x3 для неизвестных, k1, k2 для коэффициентов. Это упростит чтение уравнений и сократит риск ошибок при проверке.
Важно учитывать различие между := (оператор определения) и = (оператор равенства). Первый используется для присвоения значений переменным, второй – в уравнениях системы.
При работе с большими системами удобно использовать векторы. Например: X := (x1, x2, x3). Это позволяет компактно задавать выражения и применять встроенные функции Mathcad для матричных операций.

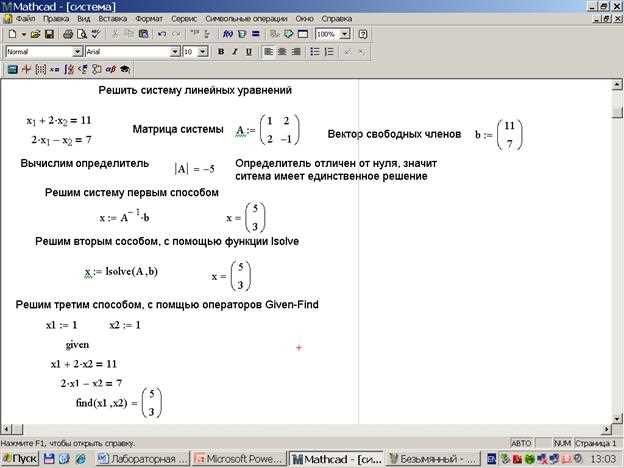

Использование матричной формы для записи уравнений
В Mathcad система линейных уравнений может быть представлена в виде матричного уравнения A·x = b, где:
- A – матрица коэффициентов;
- x – вектор неизвестных;
- b – вектор правых частей.
Для создания матрицы в Mathcad:
- Использовать команду Matrix из панели Insert или сочетание клавиш Ctrl+M.
- Задать количество строк и столбцов.
- Заполнить ячейки коэффициентами системы.
Пример: система уравнений
x + 2y = 5
3x – y = 4
В матричной форме:
A = [[1, 2], [3, –1]]
x = [[x], [y]]
b = [[5], [4]]
Решение через встроенную функцию:
- Ввести выражение x := A⁻¹·b.
- Mathcad автоматически вычислит значения неизвестных.
Альтернативный способ – использовать оператор lsolve(A, b), что исключает явное нахождение обратной матрицы и повышает точность вычислений.
Применение функции solve для решения системы
В Mathcad функция solve используется для нахождения неизвестных переменных в системе уравнений, заданных в операторе Given. Каждое уравнение записывается в отдельной строке с использованием знака равенства «=», а не присваивания «:=».
Пример:
Given
x + y = 10
2·x – y = 3
solve(x, y)
Результатом будет вектор со значениями переменных. Для обращения к отдельному элементу решения применяют индексирование: sol[0 для первого значения, sol[1] для второго.
Если система имеет несколько решений, Mathcad возвращает только одно. Для получения альтернативных корней используют root или задание начальных приближений через оператор find.
При работе с нелинейными уравнениями рекомендуется указывать диапазон значений или начальные условия, чтобы избежать ошибок несходимости.

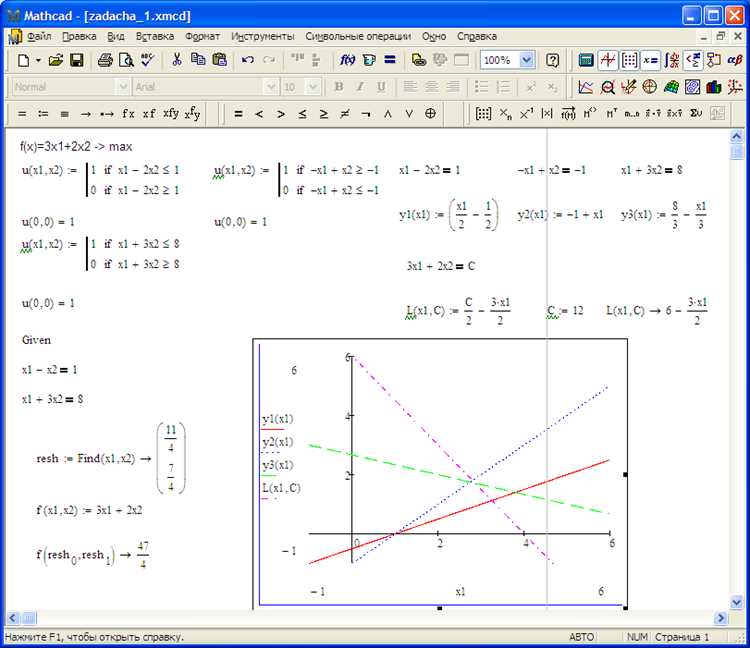

Настройка численных методов в блоке Given-Find
При решении системы через конструкцию Given-Find в Mathcad важно контролировать параметры численного метода. По умолчанию используется модифицированный метод Ньютона, однако качество и скорость сходимости зависят от начальных приближений и заданных ограничений.
Основные параметры управления доступны в меню Math → Solving Options. Там задаются критерии остановки, максимальное число итераций и допустимая погрешность. Эти настройки напрямую влияют на корректность результата при сильно нелинейных уравнениях.
Рекомендуется учитывать следующие параметры:
| Параметр | Назначение | Рекомендации |
|---|---|---|
| Tolerance | Максимально допустимая погрешность | Для инженерных расчётов обычно достаточно 1·10⁻³; для задач с высокой чувствительностью – 1·10⁻⁶ |
| Maximum Iterations | Ограничение числа шагов метода | Значение 100–200 позволяет избежать зацикливания; при сложных системах повышайте до 500 |
| Method | Выбор алгоритма решения | Newton – основной вариант; Quasi-Newton подходит при проблемах со сходимостью |
| Trace | Отслеживание итерационного процесса | Используйте для диагностики при нестабильной сходимости |
Начальные приближения переменных задаются непосредственно перед блоком Given. Их корректный выбор критичен: неверные значения могут привести к расходимости или попаданию в локальный корень. При работе с несколькими решениями системы целесообразно использовать разные наборы стартовых значений и анализировать все найденные варианты.
В Mathcad система уравнений может иметь несколько решений. Чтобы получить все возможные варианты, необходимо использовать оператор `solve` с вектором начальных приближений. Например, для системы из двух уравнений с переменными x и y задайте начальное приближение как `x0 := [0, 1, -1]`, `y0 := [0, 1, -1]`. Mathcad будет проверять комбинации этих значений при поиске корней.
После вычисления решений их рекомендуется проверить подставлением в исходные уравнения. Для этого создайте вектор проверки: `check := [f1(xi, yi), f2(xi, yi)]` для каждого найденного решения `(xi, yi)`. Если все элементы вектора близки к нулю (например, с точностью 10^-6), решение считается корректным.
При работе с нелинейными системами возможны комплексные решения. Для их фильтрации используйте функцию `real()`, чтобы анализировать только действительные корни, если это требуется задачей.
Если система симметрична или содержит одинаковые уравнения, повторяющиеся решения можно исключить с помощью функции `unique()`. Это упрощает анализ и предотвращает дублирование при построении графиков или таблиц решений.
Для визуальной проверки используйте построение графиков функций в одной системе координат. Пересечения кривых на графике должны соответствовать найденным решениям. Такой метод позволяет быстро выявить пропущенные или неверные корни.
Также полезно сохранять решения в таблицу с колонками для каждой переменной и колонкой для значения функции проверки. Это обеспечивает наглядность и позволяет сразу видеть отклонения от точного значения нуля.

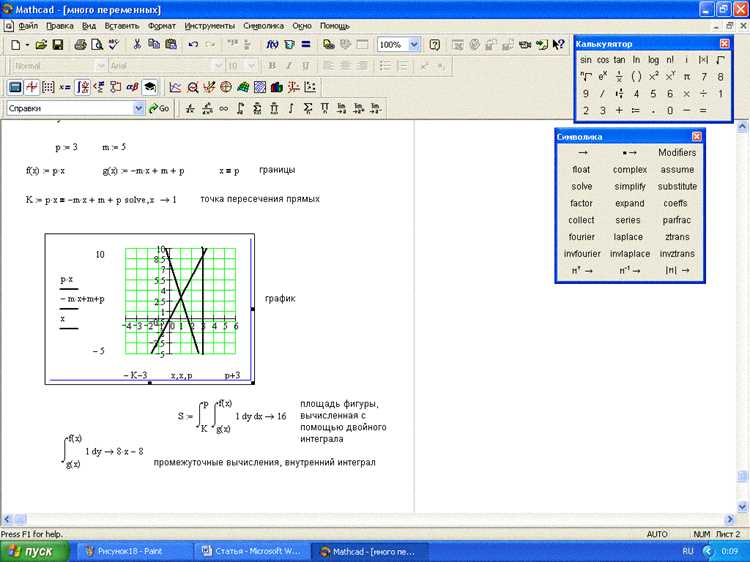

Отображение результатов в виде таблицы или графика
Для визуализации решений системы уравнений в Mathcad используйте функции таблицы и графика. Таблицы создаются через оператор Insert > Table или ввод массивов, где строки соответствуют различным переменным, а столбцы – расчетным значениям. Например, если решена система с переменными x и y на диапазоне t от 0 до 10 с шагом 0.1, создайте массивы x(t) и y(t) и вставьте их в таблицу через Matrix.
Для построения графиков используйте XY Plot или 3D Plot в зависимости от количества переменных. На оси X укажите независимую переменную, на оси Y – результат вычислений. Для примера решения системы:
dx/dt = y, dy/dt = -x, задайте диапазон t = 0…10, вычислите массивы x(t) и y(t) и выделите их для построения графика. Mathcad автоматически создаст кривую, отображающую динамику обеих переменных.
Для наглядного сравнения нескольких решений используйте несколько рядов данных на одном графике. Добавление легенды через Insert > Legend позволяет различать кривые по цвету и стилю линии. При работе с таблицами применяйте форматирование ячеек для выделения максимумов, минимумов и критических точек, используя функции max() и min() непосредственно в ячейках.
В случае анализа зависимости нескольких переменных друг от друга удобно использовать матрицы данных для последующего построения контурных или поверхностных графиков. Например, для двухмерной системы u(x,y) создайте массив значений u[i,j], где индексы соответствуют координатам, и выберите Surface Plot для визуализации формы поверхности.
Mathcad позволяет обновлять таблицы и графики автоматически при изменении параметров системы. Для этого достаточно, чтобы вычисляемые массивы были связаны с переменными системы. Любые корректировки в уравнениях мгновенно отражаются в визуализации, что ускоряет анализ и позволяет отслеживать влияние параметров на решение.
