Визуализация данных в Matlab часто требует настройки подписей так, чтобы они не перекрывали элементы графика и оставались читаемыми. Одним из ключевых инструментов является функция rotation, позволяющая изменять угол поворота чисел на осях. Это особенно важно при работе с большими массивами данных, когда подписи осей накладываются друг на друга.
Поворот чисел реализуется через свойство xtickangle или ytickangle, где угол задаётся в градусах. Например, xtickangle(45) повернёт значения на оси X на 45°. Такой приём обеспечивает компактное размещение подписей без потери читаемости. Для вертикальной ориентации можно использовать значение 90, что удобно при длинных числовых метках или датах.
Гибкая настройка угла поворота облегчает восприятие графиков и сокращает необходимость в дополнительной обработке данных. Правильно выбранный угол не только экономит место, но и повышает точность анализа, исключая риск неверного считывания значений.

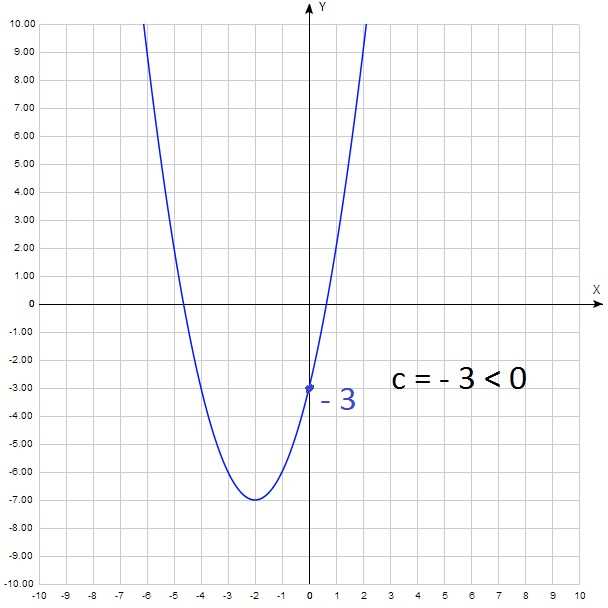

Добавление числовых меток на график с помощью функции text()
Функция text() в Matlab позволяет размещать значения непосредственно в области построения, указывая точные координаты отображения. Синтаксис:
text(x, y, 'строка')
Где x и y – координаты точки, а третий аргумент – содержимое метки.
text(x(i), y(i), num2str(y(i)))'FontSize' задаёт размер шрифта, например:
text(x(i), y(i), num2str(y(i)), 'FontSize', 10)'VerticalAlignment' и 'HorizontalAlignment':
text(x(i), y(i), num2str(y(i)), 'VerticalAlignment','bottom','HorizontalAlignment','right')text(x(i), y(i)+0.2, num2str(y(i)))При работе с большим количеством точек удобно использовать цикл:
for i = 1:length(x)
text(x(i), y(i), num2str(y(i)))
end
Рекомендации:
- Ограничивайте количество меток только ключевыми значениями для читаемости.
- При экспорте графика используйте одинаковый размер шрифта для единообразия.
- При наличии отрицательных чисел задавайте дополнительное смещение, чтобы символ «−» не перекрывал оси.

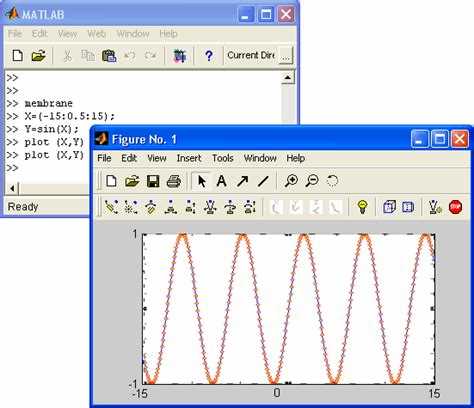

Использование параметра ‘Rotation’ для задания угла поворота числа
В Matlab угол наклона текста на графике задаётся через свойство 'Rotation'. Значение указывается в градусах относительно горизонтальной оси X.
Rotation = 0– текст остаётся горизонтальным.Rotation = 90– поворот вертикально вверх.Rotation = -90– вертикально вниз.Rotation = 45– диагональный наклон.
Параметр применяется в функциях text и xtickangle/ytickangle. Для точечной надписи:
text(5, 10, '123', 'Rotation', 30)Здесь число «123» будет расположено в точке (5;10) с наклоном 30°.
Для изменения всех подписей оси:
xtickangle(45)
ytickangle(90)Практические рекомендации:
- Для плотных подписей используйте углы 30–60°, чтобы избежать наложения.
- Вертикальный поворот (90°) удобен при длинных строках.
- Отрицательные углы помогают выровнять текст относительно диагоналей.
- Комбинируйте
'Rotation'с'HorizontalAlignment'и'VerticalAlignment'для точного позиционирования.
Выравнивание повернутого числа по оси координат с параметрами ‘HorizontalAlignment’ и ‘VerticalAlignment’
При использовании функции text в Matlab после задания угла поворота числа через свойство 'Rotation' возникает необходимость корректного позиционирования относительно оси. Для этого применяются параметры 'HorizontalAlignment' и 'VerticalAlignment', которые определяют точку привязки текста к указанным координатам.
'HorizontalAlignment' принимает значения 'left', 'center', 'right'. Например, при повороте числа на 90° удобнее использовать 'HorizontalAlignment','center', чтобы цифра оставалась симметрично относительно вертикальной оси.
'VerticalAlignment' управляет положением текста по вертикали: 'top', 'middle', 'bottom', 'baseline'. Для чисел, расположенных вдоль оси X, часто выбирают 'VerticalAlignment','middle', что фиксирует текст в центре независимо от угла поворота.
Комбинация этих параметров обеспечивает точное выравнивание. Например:
text(x,y,'45','Rotation',90,'HorizontalAlignment','center','VerticalAlignment','middle')
размещает число строго по центру заданной точки, что удобно для подписей меток осей и данных.
Применение поворота чисел в подписях осей с помощью xtickangle() и ytickangle()
Функция xtickangle() задаёт угол наклона чисел на оси X, а ytickangle() – на оси Y. Угол указывается в градусах, положительные значения вращают текст против часовой стрелки, отрицательные – по часовой. Например, xtickangle(45) размещает подписи оси X под углом 45°, что предотвращает наложение длинных чисел или дат.
При построении временных рядов с метками формата dd.mm.yyyy удобен наклон на 30–60°. Для категориальных данных с короткими подписями часто достаточно 15°. На вертикальной оси ytickangle(0) обеспечивает стандартное горизонтальное отображение, но при ограниченном пространстве можно использовать ytickangle(90) или ytickangle(-90), чтобы расположить подписи вдоль оси.
Поворот особенно полезен при экспорте графиков в PDF или EPS, где фиксированный угол предотвращает сдвиги текста. Рекомендуется проверять читаемость после изменения масштаба окна или сохранения в растровом формате, так как при слишком большом угле подписи могут выходить за границы области построения.
Комбинация xtickangle() и ytickangle() позволяет добиться оптимального размещения подписей в диаграммах с плотной сеткой данных, сохранив при этом компактность и чёткую визуализацию значений.
Поворот отдельных чисел в легенде графика
В стандартной легенде Matlab отсутствует параметр для изменения угла наклона текста. Для поворота отдельных чисел необходимо работать с объектами типа Text, создаваемыми после генерации легенды.
После вызова legend, получите доступ к его дочерним объектам командой findobj. Пример: h = legend('10','20','30'); t = findobj(h,'Type','Text');. Переменная t будет содержать массив текстовых элементов.
Каждый элемент массива можно редактировать через свойство Rotation. Например, t(2).Rotation = 45; повернет второе число на 45° относительно горизонтали, не затрагивая остальные.
При большом количестве подписей рекомендуется использовать цикл: for i = 1:numel(t), if str2double(t(i).String) > 15, t(i).Rotation = 90; end, end. Это позволяет поворачивать только те значения, которые удовлетворяют заданному условию.
Важно учитывать, что слишком большой угол может приводить к наложению текста. Для контроля используйте свойства Position и HorizontalAlignment, чтобы вручную сместить или выровнять повернутые числа.
Изменение ориентации числовых меток при построении трёхмерных графиков
В Matlab трёхмерные графики создаются с помощью функций plot3, surf и mesh. По умолчанию метки осей отображаются горизонтально, что может снижать читаемость при сложной 3D-визуализации. Для корректировки ориентации используют свойство Rotation объекта Text.
Пример изменения угла меток оси X:
xt = xticks;
for i = 1:length(xt)
t = text(xt(i), 0, 0, num2str(xt(i)), 'Rotation', 45);
end
Здесь метки повернуты на 45°, что улучшает визуальное восприятие при наклонном обзоре графика.
Для поворота меток осей Y и Z используется аналогичный подход с изменением координат:
yt = yticks;
for i = 1:length(yt)
t = text(0, yt(i), 0, num2str(yt(i)), 'Rotation', -30);
end
Такой угол обеспечивает минимальное наложение текста при стандартном виде 3D-графика.
Если требуется динамическая адаптация при вращении графика с помощью rotate3d, рекомендуется применять функцию view совместно с text, чтобы угол меток автоматически соответствовал текущей камере:
view(45,30);
xtickangle(60);
Эта комбинация позволяет сохранять читаемость числовых меток при изменении угла обзора.
Для плотных данных на поверхности или сетке рекомендуется использовать textm с точным указанием координат и масштабированием шрифта через свойство FontSize. Рекомендуемые значения: 8–10 pt для плотных графиков, 12–14 pt для презентаций, с Rotation от 30° до 60° в зависимости от ракурса.
Использование этих методов обеспечивает точное позиционирование и ориентацию меток на 3D-графиках, минимизируя перекрытия и повышая информативность визуализации.
Автоматизация поворота чисел при множественных построениях с использованием цикла
Для одновременного поворота чисел на нескольких графиках в Matlab оптимально использовать цикл for с функцией text и свойством 'Rotation'. Предположим, необходимо пронумеровать точки данных на 5 графиках с одинаковым углом поворота 45°.
Пример кода:
angles = 45; % угол поворота
for k = 1:5
subplot(1,5,k);
x = 1:10;
y = rand(1,10);
plot(x, y, 'o');
hold on;
for i = 1:length(x)
text(x(i), y(i), num2str(i), 'Rotation', angles, 'HorizontalAlignment', 'center');
end
end
Данный метод гарантирует одинаковое позиционирование и ориентацию чисел на каждой панели. Для изменения угла достаточно изменить значение переменной angles один раз.
Для более точного контроля расположения текста можно использовать таблицу смещений по оси X и Y:
| График | Смещение по X | Смещение по Y |
|---|---|---|
| 1 | 0.1 | 0.05 |
| 2 | 0.08 | 0.03 |
| 3 | 0.12 | 0.04 |
| 4 | 0.09 | 0.06 |
| 5 | 0.11 | 0.05 |
Использование таких таблиц позволяет циклически применять уникальные смещения к каждой точке на графиках, минимизируя наложение чисел и сохраняя читаемость. Внутри цикла достаточно обращаться к элементам таблицы по индексу графика:
dx = offsets(k,1); dy = offsets(k,2);
text(x(i)+dx, y(i)+dy, num2str(i), 'Rotation', angles, 'HorizontalAlignment', 'center');
Этот подход полностью автоматизирует процесс, исключает ручную коррекцию и позволяет масштабировать построения на любое количество графиков и точек.
Вопрос-ответ:
Как в Matlab повернуть текстовую метку на графике на определённый угол?
В Matlab для изменения ориентации текста на графике используется свойство `Rotation` объекта текста. Например, если вы создаёте текст с помощью команды `text(x, y, ‘Текст’)`, вы можете добавить параметр `’Rotation’, угол`, где угол задаётся в градусах. Положительные значения поворачивают текст против часовой стрелки, отрицательные — по часовой стрелке. Это позволяет лучше размещать подписи, особенно когда график загромождён или требуется наклон для визуального эффекта.
Можно ли автоматически выравнивать текст после его поворота, чтобы он не смещался относительно точки?
Да, в Matlab есть свойства `HorizontalAlignment` и `VerticalAlignment`, которые управляют выравниванием текста относительно заданной координаты. После задания угла поворота текст может смещаться визуально, поэтому рекомендуется комбинировать `Rotation` с `HorizontalAlignment` и `VerticalAlignment`, например: `text(x, y, ‘Текст’, ‘Rotation’, 45, ‘HorizontalAlignment’, ‘center’, ‘VerticalAlignment’, ‘middle’)`. Это позволяет держать текст точно над нужной точкой на графике.
Какие есть способы повернуть подписи осей или тиков на графике?
Подписи осей (`xlabel`, `ylabel`, `zlabel`) и тики (`xticklabels`, `yticklabels`) в Matlab можно повернуть через свойства `Rotation`. Для подписей осей достаточно указать параметр `’Rotation’` при создании текста. Для тиков используют команды типа `xtickangle(угол)` или `ytickangle(угол)`, где угол задаёт наклон подписей. Это удобно при плотных или длинных метках, чтобы они не накладывались друг на друга и оставались читаемыми.
Можно ли программно изменять угол текста в цикле, если у меня много подписей?
Да, это часто используется при построении графиков с множеством элементов. Можно создавать цикл, который проходит по массиву координат и текста, и для каждого элемента задаёт угол через `text(…, ‘Rotation’, угол)`. Например: `for i = 1:length(x), text(x(i), y(i), labels{i}, ‘Rotation’, 30); end`. Такой подход удобен, если подписи должны иметь одинаковый наклон или меняться по определённому правилу в зависимости от данных.
Как поворот текста влияет на экспорт графика в изображение или PDF?
В большинстве случаев поворот текста сохраняется корректно при экспорте графика через `saveas` или `exportgraphics`. Однако стоит проверить визуальное качество при экспорте в PDF, так как в некоторых старых версиях Matlab повёрнутый текст может немного смещаться или изменять шрифт. Чтобы избежать таких проблем, рекомендуется использовать векторный экспорт (`.pdf` или `.eps`) и проверять файл на соответствие исходному графику перед использованием в документации или презентации.
Как повернуть текст с числовым значением на графике в MATLAB так, чтобы он оставался читаемым при изменении масштаба осей?
В MATLAB для отображения чисел на графике с поворотом можно использовать функцию text, задавая координаты, строку и угол наклона с помощью параметра 'Rotation'. Например, text(x, y, '123', 'Rotation', 45) повернет число на 45 градусов. При масштабировании осей текст может выглядеть деформированным, поэтому рекомендуется дополнительно использовать свойства 'Units' и 'FontSize' для управления размером в независимости от масштаба, например, 'Units','data' или 'Units','normalized'. Это позволяет числу сохранять читаемость, независимо от изменений диапазона графика.
