Как запечь текстуры в substance painter

Запекание текстур в Substance Painter позволяет перенести детали высокой полигональности на низкополигональную модель, сохраняя точность нормалей, Ambient Occlusion и других карт. Этот процесс важен для оптимизации игровых ресурсов без потери визуального качества.

Перед началом необходимо убедиться, что исходная высокополигональная модель чиста: отсутствуют пересекающиеся полигоны, перевёрнутые нормали и дублирующиеся вершины. Настройка корректного масштаба и ориентации объектов в сцене предотвращает артефакты при запекании.

В Substance Painter рекомендуется создавать отдельные слои для каждой карты: нормалей, высоты, ID и Ambient Occlusion. Для нормалей используйте режим High Definition Mesh, устанавливая антиалиасинг минимум на 8 семплов для снижения шума. Для карт Ambient Occlusion и curvature оптимально выставлять радиус запекания в диапазоне 0.5–2 единиц модели, в зависимости от масштаба деталей.

Контроль ошибок производится через просмотр карты нормалей и AO в режиме 2D и 3D одновременно. Любые темные пятна или разрывы геометрии сигнализируют о необходимости корректировки UV-развертки или увеличения качества запекания. Использование масок и фильтров внутри Painter позволяет сразу проверять корректность запеченных данных.

После завершения запекания рекомендуется сохранять карты в формате .png или .tga с 16-битной глубиной для нормалей и высоты. Это обеспечивает максимальную точность при последующем использовании в игровых движках и рендер-движках, минимизируя потерю деталей при сжатии.

Подготовка 3D-модели и проверка UV-развертки перед запеканием

Перед запеканием текстур в Substance Painter важно убедиться, что модель полностью готова к процессу. Любые дефекты геометрии или UV-развертки приведут к артефактам на итоговой карте.

Основные шаги подготовки модели:

• Проверка топологии: удалите двойные вершины, ненужные полигоны и исправьте пересекающиеся грани.
• Закрытие отверстий: любая дырка в меше может привести к проблемам при генерации нормалей и AO.
• Применение трансформаций: масштаб, вращение и позиция должны быть сброшены (Reset Transform), особенно при экспорте из 3D-редактора.

Проверка UV-развертки:

• Отсутствие пересечений UV: пересекающиеся островки создают артефакты при запекании нормалей и AO.
• Равномерный масштаб UV: слишком маленькие или растянутые участки снижают качество текстуры на поверхности.
• Отступы между островками (padding): минимальное расстояние между UV-островками должно соответствовать разрешению текстуры. Например, для 2k текстуры – минимум 4–8 пикселей.
• Использование UDIM (если модель большая): разделение UV по UDIM позволяет сохранить высокое качество текстур без потери деталей.

Дополнительные проверки:

1. Проверка нормалей: все поверхности должны иметь корректную ориентацию. Инвертированные нормали вызывают ошибки при запекании.
2. Сглаживание краев (hard/soft edges): правильно выставленные hard edges сохраняют четкость форм на нормалях.
3. Тестовый экспорт в формат, совместимый с Substance Painter (FBX или OBJ): убедитесь, что геометрия и UV полностью экспортируются.

Соблюдение этих правил минимизирует вероятность появления артефактов при запекании и повышает точность итоговых карт текстур.

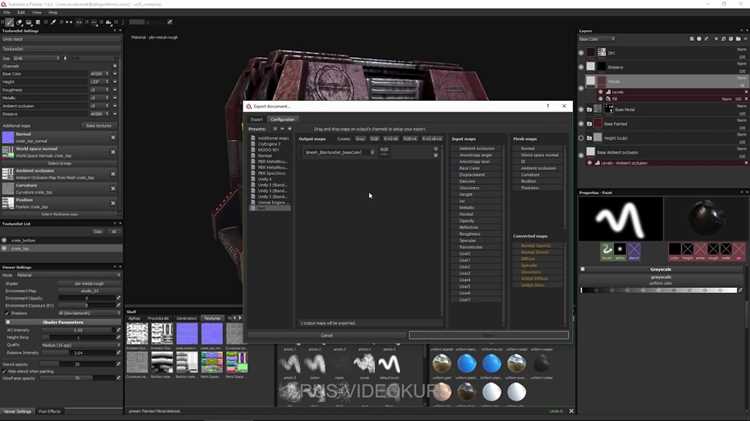

Создание и настройка нового проекта с нужными картами текстур

В разделе Mesh Maps подключите предварительно подготовленные карты. Для корректного запекания текстур важно добавить High Definition Mesh, если требуется нормальная карта с высокой детализацией. Включите Normal, World Space Normal, ID, Ambient Occlusion, Curvature, Position, Thickness – они пригодятся для генерации масок и эффектов материала.

Если у модели есть несколько материалов, загрузите Texture Set Per Material и убедитесь, что названия материалов совпадают с именами текстурных наборов. Это позволит автоматически распределить запечённые карты по соответствующим Texture Set.

Перед началом запекания проверьте UV-развёртку на отсутствие перекрытий и правильное масштабирование. В разделе Bake Mesh Maps установите Max Frontal/Rear Distance под особенности вашей геометрии: 0.1–0.2 для плотных моделей, 0.3–0.5 для разбросанных деталей. Используйте Antialiasing 8x для сглаживания нормалей и избегайте артефактов.

Включите Match By Name, если High Poly содержит материалы с идентичными именами. Для карт ID выберите Material Color или Mesh Color, в зависимости от того, как вы маркировали полигоны для текстурирования. После этих настроек проект готов к запеканию и дальнейшей работе с текстурами.

Выбор типов карт для запекания: нормали, AO, curvature и др.

Нормали (Normal Map) – ключевая карта для передачи мелких деталей модели без увеличения полигональной сетки. Используйте tangent space normals для игровых движков, object space normals – для статичных рендеров. В настройках Substance Painter укажите высокополигональную модель как источник, низкополигональную – как цель. Обратите внимание на разрешение: для крупных объектов лучше 2048–4096 px, для мелких – 1024 px.

Ambient Occlusion (AO) фиксирует затенённые зоны и улучшает восприятие глубины. Настройте радиус запекания в зависимости от масштаба модели: 0,1–0,5 для мелких деталей, 1–2 для крупных форм. AO можно запекать в 16-битном формате для сохранения градаций тёмных областей.

Curvature фиксирует выпуклости и вогнутости, используется для генерации масок износа и ржавчины. В Substance Painter выбирайте режим high/low detail в зависимости от сложности геометрии. После запекания curvature-карты можно комбинировать с AO для усиления контрастности краёв.

Thickness полезна для эффекта прозрачности или тонких материалов. Настройте значение ray distance исходя из толщины модели, иначе карта будет неточной. Обычно используют 16-битное сохранение для плавного градиента.

Position и World Space Normals применяются для сложного маскирования, процедурных текстур или трёхмерного градиента. Position лучше запекать в 32-битном формате для точности координат, особенно если планируется экспорт в движок с глобальными шейдерами.

ID-карты – обязательны для многоматериальных объектов. Используйте уникальные цвета для разных частей модели. После запекания их можно применять в fill layers для быстрой замены материалов без ручного выделения полигонов.

Настройка высокополигональной модели для передачи деталей

Перед запеканием текстур необходимо убедиться, что высокополигональная модель оптимизирована для корректного переноса информации на низкополигональную. Проверьте, чтобы нормали были ориентированы правильно, без перевернутых полигонов, и все вершины были объединены, чтобы избежать дыр и артефактов.

Удалите невидимые или лишние элементы, такие как внутренние грани или пересекающиеся объекты, которые не влияют на видимую поверхность. Это ускоряет процесс запекания и снижает риск ошибок. Если используются сглаженные поверхности, убедитесь, что нормали разделены по резким граням для сохранения четкости рельефа.

Для сложных деталей, например, выемок, гравировок или мелких швов, увеличьте плотность сетки в этих областях. Локальное добавление полигонажа позволяет передать высокую детализацию без значительного роста общей нагрузки модели.

Перед экспортом высокополигональной модели настройте UV-развертку низкополигональной модели. Убедитесь, что масштаб UV соответствует реальному размеру деталей, чтобы при запекании не происходило искажение рельефа. Используйте единый единичный масштаб (1:1) для Bake, чтобы нормальные, карты Ambient Occlusion и Curvature совпадали по точности.

Экспортируйте модель в формате, который поддерживает все атрибуты поверхности, включая нормали, полигонаж и смещения. FBX и OBJ с высокой точностью (не менее 6 знаков после запятой) обеспечивают корректный перенос геометрии в Substance Painter. Проверьте наличие дублирующихся вершин и удалите их для предотвращения артефактов.

Если в модели используются смещения или микрорельефы, убедитесь, что они корректно применены и не размыты при экспорте. Это гарантирует, что детали, такие как трещины или гравировки, будут точно перенесены на карту нормалей и Ambient Occlusion во время Bake.

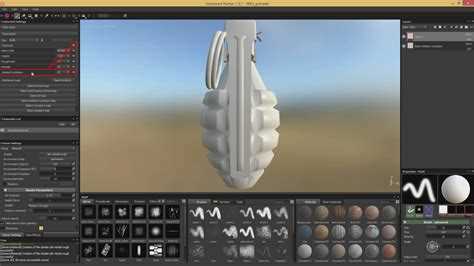

Установка параметров запекания: размер, расстояние и фильтры

В Substance Painter размер текстур напрямую влияет на детализацию запеченных карт. Для высокодетализированных моделей рекомендуется выбирать разрешение 2048×2048 или 4096×4096. Меньшие модели можно ограничить 1024×1024 для оптимизации производительности.

Расстояние (Max Frontal/Rear Distance) определяет, насколько далеко лучи будут искать поверхности при запекании. Для большинства моделей оптимальным считается диапазон 0.01–0.05 метров, однако сложные сетки с выступами требуют увеличения до 0.1–0.2 метров. Минимизация пересечений нормалей помогает избежать артефактов на Normal Map.

Фильтры запекания сглаживают шум и устраняют мелкие дефекты. Gaussian Filter с радиусом 2–3 пикселя подходит для большинства текстур. При работе с Normal Map можно использовать Clamp или Dilate, чтобы заполнить пробелы и убрать черные края.

Правильная комбинация размера, расстояния и фильтров обеспечивает чистые и точные карты без лишних артефактов и искажений.

Запекание карт с помощью baker и контроль результатов

В Substance Painter для запекания текстур используется инструмент Baker, который позволяет создавать нормали, Ambient Occlusion, curvature, thickness и другие карты из высокополигональной модели на низкополигональную. Процесс требует точной настройки параметров, чтобы минимизировать артефакты и сохранить детали.

Основные шаги:

1. Выбор карт для запекания: отметьте все необходимые типы: Normal, Ambient Occlusion, Curvature, ID, Thickness.
2. Настройка High и Low Poly: убедитесь, что Low Poly корректно сопоставлен с High Poly. Разделение по UDIM или корректная топология уменьшает пересечения.
3. Настройка рейтрейсинга: в разделе Bake задайте Distance: обычно 0.1–0.3 для нормалей и 0.5–1.0 для AO, учитывая масштаб модели.
4. Cage и Extrusion: при сложных формах включите Cage. Для тонких элементов используйте Negative/Positive Extrusion для предотвращения пробоин.
5. Использование Antialiasing: включите 2–4 сэмпла для сглаживания границ нормалей.
6. Запекание: запустите Bake и сохраните карты отдельно для каждой текстуры, чтобы было проще анализировать ошибки.

Контроль результатов:

• Нормали: проверяйте на артефакты в виде швов и пересечений. При проблемах увеличьте Cage или подкорректируйте Extrusion.
• Ambient Occlusion: анализируйте затемненные участки. Необходима корректировка Distance, если AO слишком глубокий или плоский.
• Curvature и Thickness: сравнивайте с High Poly. Локальные отклонения могут сигнализировать о проблемах с топологией Low Poly.
• ID карта: убедитесь, что цвета разных частей не смешиваются; при необходимости разделите объекты на подслои.
• Сравнение с High Poly: включайте Overlays нормалей и AO для визуальной проверки точного переноса деталей.
• Коррекция и повторное запекание: при обнаружении артефактов корректируйте Cage, Distance или разделение UV и повторяйте процесс до стабильного результата.

Исправление ошибок запекания и устранение артефактов

Артефакты часто появляются из-за пересечения геометрии. В местах, где полигоны перекрываются, запеченные карты создают шум и просветы. Решение – удалить дублирующиеся поверхности или увеличить смещение (Max Frontal/Rear Distance) при bake, начиная с 0,05–0,1 единицы и корректируя по результату.

Low-poly сетка должна быть правильно привязана к high-poly. Если карты нормалей и ambient occlusion имеют разрывы, используйте Cage Mesh. Для Cage настройте толщину вручную, начиная с минимального значения, чтобы покрыть всю высокополигональную модель, избегая выхода за границы.

Проблемы с AO и curvature возникают из-за низкого разрешения текстур. Для деталей менее 1 мм рекомендуется текстура не меньше 2048×2048. Включение anti-aliasing при bake снижает ступенчатость и шум.

Цветовые полосы на нормалях могут быть вызваны различными UV-островами с пересечением. Проверьте UV на наличие перекрытий и неиспользуемого пространства. Перемещение островов или увеличение padding до 16–32 пикселей устраняет смешение цветов между участками.

Если после bake остаются черные или прозрачные участки, убедитесь, что все high-poly объекты включены в bake. Включение Only Selected Meshes или исключение некоторых слоев может привести к пустым зонам. Также проверьте, что текстура базового материала на low-poly не содержит альфа-каналов, влияющих на bake.

Для устранения мелких артефактов используйте post-bake фильтры. Blur Normal Map или dilate/expand цвета на AO снимает шум. При необходимости ручной retouch кистью Clone или Smudge исправляет оставшиеся дефекты без пересмотра всего процесса.

Экспорт запечённых карт и их интеграция в материалы

После завершения запекания текстур в Substance Painter важно корректно экспортировать карты, чтобы сохранить точность деталей. В меню Texture Set Settings → Bake Mesh Maps убедитесь, что выбраны все необходимые карты: Normal, Ambient Occlusion, Curvature, Position, World Space Normal. Для игровых движков обычно требуется формат PNG 16-bit или EXR для HDR-данных.

При экспорте используйте File → Export Textures. В настройках Output Template выбирайте профиль, соответствующий целевому движку (например, Unreal Engine 5 или Unity HDRP). Установите Padding не менее 16 пикселей для карт Normal и Ambient Occlusion, чтобы избежать артефактов при mip-mapping.

Для интеграции в материалы сначала создайте Material Layer в вашем движке. Подключите Normal Map к слоту Normal, Ambient Occlusion – к AO, Curvature – к Mask или Roughness Map, в зависимости от целей текстурирования. Если используете PBR, убедитесь, что Roughness и Metallic карты корректно преобразованы в формат движка, соблюдая диапазон [0,1].

Для сложных материалов Curvature и World Space Normal карты применяются для генерации edge wear, dirt accumulation или ambient shading через маски. Экспортируйте их в отдельные слоты, чтобы при настройке шейдера можно было гибко регулировать интенсивность эффекта без повторного запекания.

Проверка корректности интеграции включает просмотр карты Normal в движке с включённой визуализацией tangent space и проверку AO на совпадение с геометрией. Любые смещения или артефакты указывают на необходимость корректировки padding или пересчёта карт с другим сглаживанием.

Вопрос-ответ:

Что такое запекание текстур и зачем оно нужно в Substance Painter?

Запекание текстур — это процесс переноса информации о деталях модели с высокополигональной версии на низкополигональную. В Substance Painter это позволяет создавать карты нормалей, Ambient Occlusion, curvature и другие, которые сохраняют вид сложных деталей при меньшем количестве полигонов. Такой подход ускоряет рендеринг и уменьшает нагрузку на графическую систему, сохраняя визуальную точность модели.

Как правильно подготовить модели перед запеканием текстур?

Перед запеканием важно убедиться, что у вас есть две версии модели: высокополигональная с деталями и низкополигональная, на которую будет переноситься информация. Нужно проверить совпадение масштаба и ориентации моделей, убрать пересекающиеся или ненужные геометрические элементы и задать корректные UV-развертки для низкополигональной модели. Наличие чистых UV предотвращает артефакты при запекании и делает результат более точным.

Какие карты лучше всего запекать в Substance Painter для реалистичного материала?

Наиболее востребованными картами являются Normal, Ambient Occlusion, Curvature, World Space Normal и ID. Карта Normal передаёт мелкие детали поверхности, AO добавляет реалистичные тени в углах, Curvature помогает выделять грани для последующей работы с материалами, World Space Normal пригодится для процедурного текстурирования, а ID-карта позволяет легко создавать маски для разных частей модели.

Что делать, если при запекании появляются артефакты или странные тени на модели?

Чаще всего артефакты возникают из-за пересечений геометрии, неправильных UV или слишком большого расстояния между высокополигональной и низкополигональной моделями. Можно попробовать увеличить или уменьшить «Max Frontal/Rear Distance» в настройках запекания, включить «Cage» с корректной оболочкой, проверить нормали моделей и убрать перекрывающиеся элементы. Правильная подготовка моделей и тонкая настройка параметров значительно уменьшают появление таких проблем.

Можно ли запекать текстуры для нескольких материалов одновременно?

Да, Substance Painter поддерживает запекание нескольких материалов одновременно, если каждому материалу назначены отдельные ID-карты или полигоны правильно распределены по UDIM-разверткам. Это экономит время и позволяет сразу получить карты для всех частей модели, но важно следить, чтобы UV разных материалов не перекрывались, иначе запекание может дать некорректные результаты.

Что такое запекание текстур в Substance Painter и зачем оно нужно?

Запекание текстур в Substance Painter — это процесс переноса информации с высокополигональной модели на низкополигональную. С его помощью можно создавать карты нормалей, Ambient Occlusion, curvature и другие, которые сохраняют детали высокополигональной модели на более легкой. Это позволяет добиться реалистичного вида модели без перегрузки сцены лишними полигонами и ускоряет рендеринг в играх и визуализациях.

Какие шаги нужно выполнить для корректного запекания текстур на сложной модели?

Сначала важно убедиться, что низкополигональная модель правильно развернута и имеет корректные UV. Затем в Substance Painter нужно создать проект, импортировать обе модели — высокополигональную и низкополигональную. Далее открывается панель «Bake textures», где выбираются нужные карты и задаются параметры, такие как разрешение и расстояние для запекания нормалей. После этого запускается процесс запекания, и при необходимости параметры корректируются, чтобы убрать артефакты. Хорошая практика — проверять результат на разных углах освещения, чтобы убедиться, что детали перенесены корректно.
