Как создать куб в visual studio 2019

Процесс построения 3D куба в Visual Studio 2019 начинается с создания проекта на основе шаблона Empty Project с включением поддержки C++. Необходимо убедиться, что установлен компонент Desktop development with C++, включающий инструменты компиляции и библиотеки DirectX, так как они обеспечат работу с графикой на низком уровне.

Следующий шаг – подключение заголовочных файлов d3d11.h и d3dcompiler.h, а также библиотек d3d11.lib и d3dcompiler.lib через свойства проекта. Это позволит компилировать шейдеры и управлять рендерингом куба. Рекомендуется использовать HLSL для написания вершинного и пиксельного шейдера, задавая позиции вершин и цвета грани куба.

После настройки проекта создается буфер вершин, включающий координаты 8 вершин куба в формате XMFLOAT3 и цвета через XMFLOAT4. Для построения граней используется индексный буфер, определяющий порядок соединения вершин. В Visual Studio 2019 удобно использовать Debug View для пошаговой проверки корректности координат и шейдеров перед запуском полного рендеринга.

Итоговый этап включает настройку матриц World, View и Projection для правильного отображения куба в 3D-пространстве. Важно задать перспективную проекцию с углом обзора 45 градусов и соотношением сторон окна. Это гарантирует, что куб будет отображаться пропорционально независимо от размеров окна приложения.

Настройка проекта C++ с поддержкой DirectX

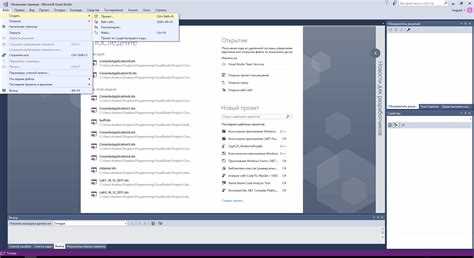

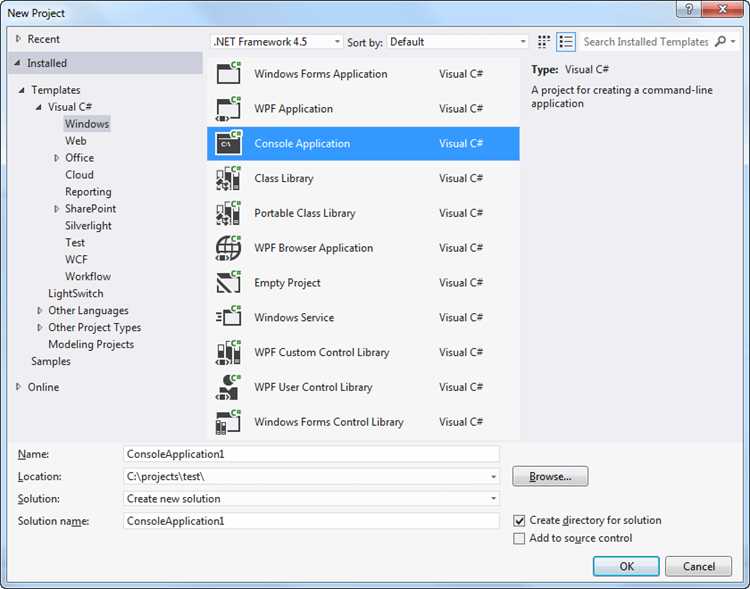

Запустите Visual Studio 2019 и выберите Создать проект. В списке шаблонов отметьте Win32 Console Application или Windows Desktop Application. Нажмите Далее, задайте имя проекта и расположение файлов.

На следующем этапе установите Тип приложения как Empty Project для исключения лишних файлов. Снимите галочку с Precompiled Header, если планируете настроить собственные заголовки для DirectX. Подтвердите настройки кнопкой Готово.

Перейдите в свойства проекта: Project → Properties. В разделе C/C++ → General → Additional Include Directories укажите путь к DirectX SDK, например C:\Program Files (x86)\Windows Kits\10\Include\<версия>\um. Это обеспечит доступ к основным заголовочным файлам DirectX, таким как d3d11.h и d3dx11.h.

В Linker → General → Additional Library Directories добавьте путь к библиотекам SDK: C:\Program Files (x86)\Windows Kits\10\Lib\<версия>\um\x64 или x86 в зависимости от целевой платформы. В Linker → Input → Additional Dependencies внесите d3d11.lib; d3dx11.lib; dxgi.lib; d3dcompiler.lib; для успешной компоновки.

Для корректного использования многопоточности DirectX активируйте Preprocessor Definitions: добавьте _WINDOWS; WIN32; _DEBUG; DX11. Убедитесь, что Character Set установлен в Use Multi-Byte Character Set или Unicode в зависимости от требований проекта.

При использовании Windows SDK версии 10 или выше рекомендуется проверить Platform Toolset в разделе General и выбрать Visual Studio 2019 (v142) для совместимости с DirectX 11 и 12.

После этих шагов проект готов для подключения исходных файлов DirectX и написания кода инициализации устройства, swap chain и рендеринга 3D объектов.

Подключение необходимых библиотек и заголовочных файлов

Для создания 3D куба в Visual Studio 2019 необходимо подключить набор библиотек, обеспечивающих работу с графикой и математикой. В первую очередь требуется подключение DirectX. Добавьте заголовочные файлы:

#include <d3d11.h>

#include <d3dcompiler.h>

#include <DirectXMath.h> – для работы с векторами, матрицами и трансформациями.

Также рекомендуется подключение стандартной библиотеки C++:

#include <vector> – для хранения вершин куба;

#include <array> – для фиксированных массивов данных вершин и индексов.

Для корректной компоновки проекта нужно указать пути к библиотекам DirectX. В Visual Studio 2019 откройте Project Properties > VC++ Directories:

Для линковки добавьте в Linker > Input > Additional Dependencies:

d3d11.lib; d3dcompiler.lib; dxgi.lib;

Эти библиотеки обеспечивают создание устройства Direct3D, компиляцию шейдеров и управление графическим интерфейсом. Без их подключения попытка инициализации 3D сцены завершится ошибкой компиляции или рантайма.

После подключения заголовочных файлов и библиотек можно переходить к описанию вершин куба и созданию буферов вершин.

Создание окна приложения и настройка рендеринга

Для создания окна приложения в Visual Studio 2019 используйте Win32 API. Начните с включения заголовочных файлов Windows.h и d3d11.h. Создайте класс окна с помощью WNDCLASSEX, указывая CS_HREDRAW | CS_VREDRAW для обработки изменения размеров.

1. Инициализация окна:
   • Заполните структуру WNDCLASSEX полями hInstance, lpfnWndProc и lpszClassName.
   • Вызовите RegisterClassEx(&wc) и CreateWindowEx, задавая ширину, высоту и стиль окна WS_OVERLAPPEDWINDOW.
   • Отобразите окно с ShowWindow и UpdateWindow.
2. Инициализация Direct3D 11:
   • Создайте дескриптор устройства и контекст с D3D11CreateDevice.
   • Определите DXGI_SWAP_CHAIN_DESC с:
     • Буфером заднего плана: 800×600
     • Форматом: DXGI_FORMAT_R8G8B8A8_UNORM
     • Включённым режимом vsync через SwapEffect и BufferCount = 1
   • Создайте swap chain с IDXGISwapChain и привяжите его к окну.
3. Настройка рендер-таргета:
   • Получите back buffer через GetBuffer и создайте ID3D11RenderTargetView.
   • Привяжите рендер-таргет к контексту с OMSetRenderTargets.
   • Установите viewport: ширина и высота совпадают с размерами окна, глубина от 0.0f до 1.0f.
4. Обновление кадра:
   • Перед отрисовкой очистите рендер-таргет через ClearRenderTargetView, задав цвет фона.
   • После отрисовки вызовите SwapChain->Present(1, 0) для отображения кадра.

Дополнительно рекомендуется обработать сообщение WM_SIZE, чтобы корректно изменять размеры viewport и рендер-таргета при изменении размеров окна. Это предотвратит искажение изображения куба и позволит поддерживать динамическое масштабирование сцены.

Определение вершин и индексов куба

Для создания куба в 3D необходимо задать восемь вершин с координатами в системе XYZ. Пример координат для единичного куба с центром в начале координат:

V0: (-0.5, -0.5, -0.5)

V1: ( 0.5, -0.5, -0.5)

V2: ( 0.5, 0.5, -0.5)

V3: (-0.5, 0.5, -0.5)

V4: (-0.5, -0.5, 0.5)

V5: ( 0.5, -0.5, 0.5)

V6: ( 0.5, 0.5, 0.5)

V7: (-0.5, 0.5, 0.5)

Для корректного построения треугольников, которые составляют грани куба, используется массив индексов. Каждый треугольник задается тремя вершинами:

Front face: V0, V1, V2; V2, V3, V0

Back face: V5, V4, V7; V7, V6, V5

Left face: V4, V0, V3; V3, V7, V4

Right face: V1, V5, V6; V6, V2, V1

Top face: V3, V2, V6; V6, V7, V3

Bottom face: V4, V5, V1; V1, V0, V4

При определении индексов важно соблюдать порядок обхода вершин (по часовой стрелке или против), чтобы нормали правильно указывали наружу. Рекомендуется хранить вершины в массиве float и индексы в массиве unsigned int для совместимости с DirectX и OpenGL.

Для оптимизации можно объединять одинаковые вершины с разными нормалями и текстурными координатами, создавая минимальный набор уникальных вершин и корректный массив индексов для всех граней.

Создание шейдеров для отображения куба

Для рендеринга куба в DirectX или OpenGL необходимо определить два типа шейдеров: вершинный и пиксельный. Вершинный шейдер отвечает за трансформацию координат вершин из локальной системы в мировую и далее в экранную. Пиксельный шейдер определяет цвет каждого пикселя на поверхности куба.

Пример вершинного шейдера для HLSL:

cbuffer MatrixBuffer : register(b0)
{
matrix worldMatrix;
matrix viewMatrix;
matrix projectionMatrix;
};
struct VertexInputType
{
float4 position : POSITION;
float4 color : COLOR;
};
struct PixelInputType
{
float4 position : SV_POSITION;
float4 color : COLOR;
};
PixelInputType Main(VertexInputType input)
{
PixelInputType output;
output.position = mul(input.position, worldMatrix);
output.position = mul(output.position, viewMatrix);
output.position = mul(output.position, projectionMatrix);
output.color = input.color;
return output;
}

Пиксельный шейдер задает окончательный цвет:

struct PixelInputType
{
float4 position : SV_POSITION;
float4 color : COLOR;
};
float4 Main(PixelInputType input) : SV_TARGET
{
return input.color;
}

Рекомендуется хранить матрицы трансформации в отдельном буфере констант для быстрого обновления при изменении позиции или вращения куба. Для точного отображения куба важно корректно настроить порядок вершин и индексов, чтобы вершинный шейдер правильно их обрабатывал.

Для сложного освещения можно добавить нормали к вершинам и расширить пиксельный шейдер формулой Фонга, используя параметры освещения: направление, цвет источника и коэффициенты материала. Это позволит кубу реагировать на световые источники в сцене.

Компиляция шейдеров в Visual Studio выполняется через встроенные инструменты HLSL Compiler. Рекомендуется включить строгий режим (/WX /Od) для обнаружения потенциальных ошибок на этапе разработки. Шейдеры необходимо привязать к конвейеру рендеринга до отрисовки куба.

Настройка камеры и освещения сцены

Для корректного отображения 3D куба необходимо задать камеру с правильным положением и ориентацией. Используйте DirectX::XMVECTOR для позиции камеры и DirectX::XMVECTOR для точки взгляда. Рекомендуемая начальная позиция камеры: DirectX::XMVectorSet(0.0f, 2.0f, -5.0f, 1.0f), а точка взгляда: DirectX::XMVectorZero(). В качестве вектора «вверх» применяйте DirectX::XMVectorSet(0.0f, 1.0f, 0.0f, 0.0f).

Создайте матрицу вида с помощью XMMatrixLookAtLH. Для перспективного проецирования используйте XMMatrixPerspectiveFovLH с углом обзора 45° (0.7854 радиан), соотношением сторон окна width / height, ближней плоскостью отсечения 0.1f и дальней 100.0f.

Освещение сцены должно включать как минимум один направленный источник света. Настройте DirectX::DirectionalLight с направлением DirectX::XMFLOAT3(-0.5f, -1.0f, -0.5f) и интенсивностью цвета DirectX::XMFLOAT3(1.0f, 1.0f, 1.0f). Для более реалистичной сцены добавьте AmbientLight с цветом DirectX::XMFLOAT3(0.2f, 0.2f, 0.2f), чтобы избежать полностью черных теней.

После установки камеры и света обновите константные буферы шейдера. Передайте матрицы вида и проекции, а также параметры освещения, чтобы шейдер правильно вычислял освещенность каждой грани куба. Проверяйте результат в режиме отладки, корректируя позицию камеры и направление света для равномерного освещения.

Запуск цикла рендеринга и отображение куба

Для корректного отображения куба необходимо создать основной цикл рендеринга, который будет последовательно обновлять и отрисовывать сцену. В Visual Studio 2019 это реализуется через цикл while с проверкой состояния окна.

1. Инициализация Direct3D 11:
   • Создайте устройство (ID3D11Device) и контекст (ID3D11DeviceContext).
   • Настройте swap chain с форматом DXGI_FORMAT_R8G8B8A8_UNORM.
   • Создайте render target view и привяжите его к контексту.
2. Подготовка шейдеров:
   • Компилируйте vertex и pixel шейдеры с помощью D3DCompileFromFile.
   • Создайте input layout, соответствующий структуре вершин куба (позиция + цвет).
   • Привяжите шейдеры к контексту с помощью VSSetShader и PSSetShader.
3. Создание вершинного и индексного буфера:
   • Определите массив из 8 вершин с координатами x, y, z и цветом.
   • Создайте индексный буфер для 12 треугольников, формирующих куб.
   • Используйте D3D11_BIND_VERTEX_BUFFER и D3D11_BIND_INDEX_BUFFER при создании буферов.
4. Цикл рендеринга:
   • Очистка render target: ClearRenderTargetView с цветом фона (например, {0.2f, 0.3f, 0.3f, 1.0f}).
   • Установка вершинного и индексного буфера: IASetVertexBuffers и IASetIndexBuffer.
   • Выбор топологии: IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST).
   • Обновление матрицы трансформации (MVP) и передача её в шейдер через константный буфер.
   • Вызов DrawIndexed(36, 0, 0) для отрисовки всех 12 треугольников куба.
   • Презентация кадра: swapChain->Present(1, 0) для вертикальной синхронизации.
   • Обработка сообщений окна с помощью PeekMessage или GetMessage.
5. Оптимизация:
   • Используйте двойную буферизацию через swap chain для плавной анимации.
   • Обновляйте только изменяемые данные в константных буферах, избегая полной перезаписи каждый кадр.
   • Для вращения куба применяйте матрицы поворота на основе времени с помощью XMMatrixRotationX и XMMatrixRotationY.

После реализации всех шагов куб будет корректно отображаться в окне, а цикл рендеринга обеспечит постоянное обновление сцены и плавную анимацию.

Вопрос-ответ:

Какой тип проекта нужно создать в Visual Studio 2019 для работы с 3D-графикой?

Для создания 3D куба в Visual Studio 2019 обычно выбирают проект на языке C++ с поддержкой библиотеки DirectX или OpenGL. В случае DirectX это может быть шаблон Windows Desktop Application с использованием Windows SDK. Такой проект предоставляет все необходимые настройки для работы с графическим выводом и управлением окнами.

Как правильно задать вершины куба для его отображения в 3D?

Куб в 3D строится из восьми вершин, каждая из которых задается координатами x, y и z. Вершины нужно расположить так, чтобы они соответствовали углам куба, после чего их соединяют в грани с помощью индексов. В DirectX или OpenGL создаются массивы вершин и индексов, которые передаются в графический конвейер для рендеринга куба.

Какие шаги нужны для настройки камеры и проекции в 3D-программе?

Для корректного отображения куба необходимо настроить видовую и проекционную матрицы. Видовая матрица определяет положение камеры в пространстве и направление её взгляда, а проекционная матрица задает перспективу, благодаря которой объекты выглядят объёмными. В коде это обычно реализуется созданием матриц через библиотеку DirectXMath или GLM и передачей их в вершинный шейдер.

Как можно добавить вращение куба вокруг осей?

Вращение куба реализуется изменением модели через матрицу трансформации. Для этого создаются матрицы поворота вокруг каждой оси (X, Y, Z) и комбинируются с матрицей модели. Затем полученная матрица применяется к вершинам перед отрисовкой. В коде можно использовать функции DirectXMath::XMMatrixRotationX/Y/Z или GLM::rotate для удобного создания таких матриц и обновлять их на каждом кадре для анимации.
