Рекордер Zoom H1n часто используется как компактное устройство для записи и передачи звука. Чтобы интегрировать его с микшером, важно учитывать тип выходного сигнала, совместимость разъёмов и правильную настройку уровней громкости. Ошибки на этом этапе могут привести к перегрузке входа или, наоборот, к слишком слабому сигналу.
Перед соединением рекомендуется установить регулятор громкости выхода на Zoom H1n примерно на 5–6 делений из 10. Такой уровень даёт сбалансированный сигнал без искажений. На микшере желательно использовать линейный вход, а не микрофонный, так как уровень сигнала с рекордера ближе к линейному стандарту.
После подключения важно проверить баланс каналов. Поскольку выход у Zoom H1n стерео, при подаче сигнала на моно-входы микшера необходимо использовать кабель-«разводку» на два отдельных канала. Это позволяет сохранить корректное распределение звука и избежать потери одного из каналов.

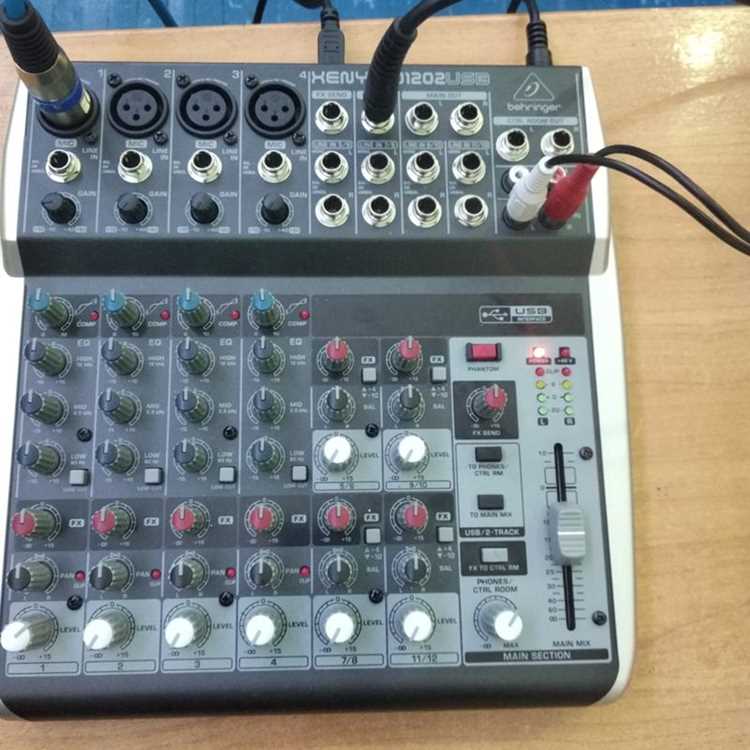

Выбор подходящего кабеля для соединения Zoom H1n и микшера
Zoom H1n оснащён комбинированным разъёмом 3,5 мм TRS Line In/Out. При подключении к микшеру важно учитывать тип входа и уровень сигнала.
- 3,5 мм TRS – два RCA: подходит для подключения к стереопарам микшера (обычно маркируются как LINE IN L/R). Такой кабель позволяет передавать сигнал с сохранением стерео.
- 3,5 мм TRS – два 6,3 мм TS: используется при необходимости подключить Zoom H1n к линейным входам микшера с «джек»-разъёмами. Сигнал также будет стерео, каждая дорожка идёт на отдельный вход.
- 3,5 мм TRS – 6,3 мм TRS: применяется, если микшер имеет стерео-вход в одном гнезде. Такой вариант встречается реже, но исключает необходимость занимать два канала.
Рекомендации при выборе кабеля:
- Длина кабеля не должна превышать 3–5 м, иначе возрастает риск наводок и потери качества.
- Желательно использовать экранированные кабели с плотной оплёткой.
- Для записи с микшера на Zoom H1n выставляйте уровень «LINE OUT» на пульте в пределах -10 dBV, чтобы избежать перегрузки входа.
- Избегайте кабелей с переходниками низкого качества – они часто становятся источником шумов.
Таким образом, выбор кабеля зависит от разъёмов конкретного микшера: RCA, моно-джек 6,3 мм или стерео-джек 6,3 мм. Оптимальный вариант обеспечивает стереосигнал и минимальные потери при передаче.
Определение разъёмов входа и выхода на Zoom H1n и микшере
На Zoom H1n основной комбинированный разъём – 3,5 мм вход с поддержкой стерео-микрофонов и линейного уровня. Этот вход позволяет подключать как петличные микрофоны, так и кабель с линейным сигналом от внешнего устройства. Отдельный 3,5 мм разъём «Line Out» используется для передачи звука на наушники или микшер, он работает как регулируемый по уровню стереовыход.
При соединении Zoom H1n и микшера важно учитывать тип разъёмов: для перехода с 3,5 мм на 6,3 мм или RCA необходимы соответствующие кабели или адаптеры. Неправильный выбор выхода микшера может привести к искажению уровня сигнала или перегрузке входа рекордера.
Настройка уровня выходного сигнала на Zoom H1n
Для подключения к микшеру используйте выход на наушники Zoom H1n, который одновременно работает как линейный. Перед началом снизьте уровень громкости на микшере, чтобы избежать перегрузки входа.
На Zoom H1n отрегулируйте параметр Volume с помощью боковых кнопок «+» и «–». Рекомендуется начинать с уровня 5–6 из 10 и постепенно повышать, контролируя индикатор входа на микшере. Если наблюдается искажение или клиппинг, уменьшите значение.
При использовании кабеля «мини-джек 3,5 мм стерео – 2×6,3 мм моно» убедитесь, что баланс каналов на микшере равномерный. Если требуется моно, используйте суммирующий кабель, чтобы избежать пропадания сигнала в одном канале.
Оптимальная настройка достигается тогда, когда сигнал с Zoom H1n заполняет шкалу на микшере примерно на –12 dBFS, оставляя запас для динамических пиков. Это обеспечивает чистый звук без перегрузки и без излишнего шума.

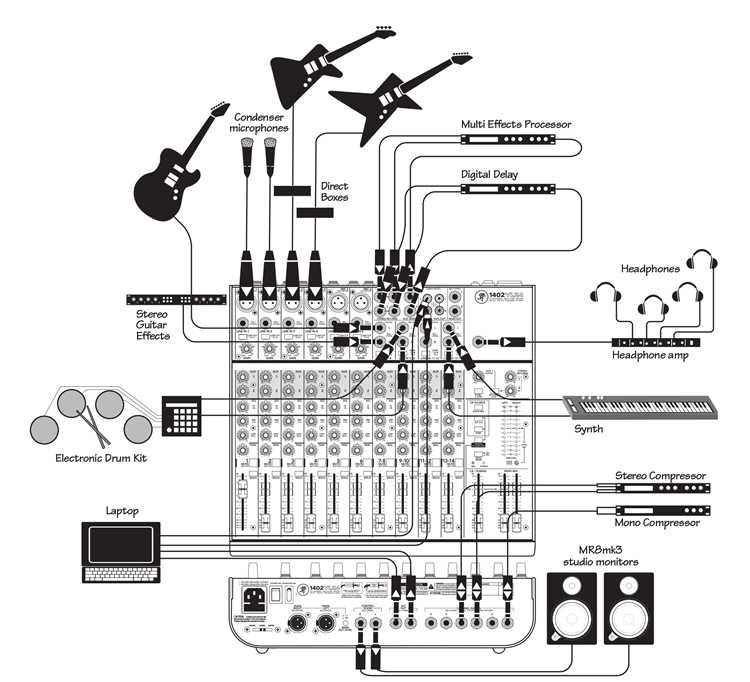

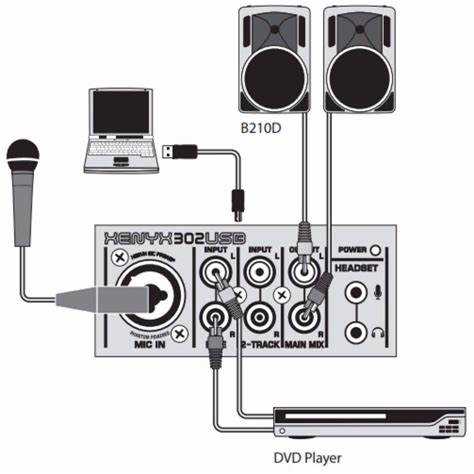

Подключение кабеля и проверка канала на микшере
Для соединения Zoom H1n с микшером используйте кабель mini-jack 3,5 мм (стерео) – 2 x 6,3 мм (моно). Разъём LINE OUT на рекордере подключите к линейному входу микшера. Если входов несколько, выберите свободный LINE IN, а не MIC IN, чтобы избежать перегрузки сигнала.
После подключения установите уровень выхода на Zoom H1n в диапазоне 6–8 делений, что позволит избежать искажений и сохранить запас по громкости. На микшере отключите эквалайзер и эффекты, оставив ручки в нулевом положении, чтобы слышать исходный сигнал без обработки.
Включите канал на микшере кнопкой ON (или подняв фейдер), затем поднимите уровень громкости постепенно. Наблюдайте за индикатором уровня: сигнальный светодиод должен загораться стабильно, а перегрузочный (CLIP) – не активироваться. При необходимости отрегулируйте чувствительность входа (GAIN), добиваясь уверенного сигнала без клиппинга.
Для окончательной проверки подключите наушники к микшеру и прослушайте канал. Звук должен быть чистым, без фона и искажений. При правильной настройке уровень сигнала будет соответствовать общей громкости микса, без заметных скачков.
Регулировка громкости и панорамы на микшере
1) Выставьте «ноль» по фейдеру. Поставьте канал и мастер на отметку 0 dB (unity). Громкость регулируйте ручкой Gain/Trim, а не фейдером. Это даёт стабильный уровень и нормальный запас по шуму.
2) Настройте входной усилитель по PFL/Solo. Включите PFL, подайте рабочий сигнал и крутите Gain так, чтобы пиковый уровень на шкале канала находился в районе −12…−6 dB (до клиппинга оставьте минимум 6–12 dB запаса).
3) Синхронизируйте с записью на Zoom H1n. Следите за индикатором на рекордере: вершины должны попадать в −18…−12 dBFS. Если H1n перегружается при нормальном уровне на микшере, уберите уровень на выходе микшера (или включите аттенюатор/Pad на канале, если есть), но не загоняйте фейдеры сильно ниже 0 dB.
4) Держите мастер в зелёной зоне. По сумме пиков на мастере стремитесь к −6 dB, без красных индикаторов. Это сохранит динамический запас и исключит искажения при суммировании нескольких источников.
5) Панорама для моно-источников. Речевой микрофон – обычно по центру (Pan = 0). При дублировании микрофонов для одного голоса избегайте сильного развода: оставьте ±10…±20, чтобы не получить «двойник» и гребёнку при моно-сумме.
6) Панорама для стереопары. Для стерео-источника (пара микрофонов или стерео-выход инструмента) разведите каналы жёстко L/R (Pan = L и Pan = R). Проверьте моно-совместимость: при сложении в моно сигнал не должен заметно тонуть.
7) Учитывайте пан-лоу микшера. На большинстве консолей центр даёт около −3 dB относительно «краёв». Поэтому при смещении источника в центр общий уровень слегка падает – это нормально и предотвращает перегруз шины. Не компенсируйте это чрезмерным поднятием Gain.
8) Проверка по наушникам и по сумме. Слушайте по Solo (PFL) для настройки усиления, затем по AFL/мастеру – баланс группы. Сравните стерео и моно: при переключении не должно появляться резких провалов или подъёма низких частот.
9) Работайте от громкого к тихому. Сначала выведите основной источник (голос/ведущий) до нужного уровня, затем подмешивайте второстепенные: музыку, эффекты, гость. Это предотвращает «борьбу» за громкость и экономит динамический запас.
10) Зафиксируйте итог. Когда уровни и панорама выстроены, отметьте рабочие положения маркером у фейдеров и панорам. При смене помещения корректируйте только Gain, оставляя фейдеры у 0 dB и панораму без изменений.
Проверка записи и устранение возможных шумов
После подключения Zoom H1n к микшеру необходимо проверить уровень сигнала. Включите запись на устройстве и проговорите тестовую фразу на нормальной громкости. Убедитесь, что индикатор пикового уровня не загорается красным более 1–2 раз за минуту, чтобы избежать клиппинга.
Для выявления фоновых шумов используйте функцию прослушивания через наушники. Шумы, шипение или гул чаще всего возникают при слишком высоком усилении на микшере или при близком расположении к электроприборам. Оптимальный уровень входного сигнала на H1n – между -12 dB и -6 dB на индикаторе уровня.
Если присутствуют посторонние шумы, снизьте чувствительность встроенного микрофона или используйте балансный кабель для подключения к микшеру. В случае линейного входа выбирайте режим LINE, а не MIC, чтобы уменьшить усиление и минимизировать помехи.
Для записи в помещении с реверберацией применяйте направленный микрофон или размещайте H1n ближе к источнику звука. Для устранения низкочастотного гудения включите фильтр низких частот на H1n с порогом 80–100 Гц.
После внесения изменений проведите повторную тестовую запись и сравните уровень шумов. Если фон остается выше -60 dB относительно сигнала, рекомендуется дополнительная шумоизоляция или использование внешнего предусилителя с низким уровнем шума.
Вопрос-ответ:
Можно ли подключить Zoom H1n к микшеру напрямую через разъём LINE?
Да, Zoom H1n оснащён линейным выходом, который позволяет напрямую подключить устройство к входу микшера. Для этого используйте кабель с мини-джеком 3,5 мм на одном конце и соответствующими разъёмами для вашего микшера на другом. Перед подключением убедитесь, что уровень громкости на H1n не слишком высокий, чтобы избежать искажений.
Как правильно настроить уровни звука на H1n при подключении к микшеру?
Для корректной работы нужно выставить средний уровень записи на H1n, чтобы сигнал не перегружал вход микшера. Начните с минимальной громкости и постепенно увеличивайте её до появления насыщенного, но чистого звука. На микшере также регулируйте входной уровень, чтобы сигнал оставался без шумов и искажений.
Нужен ли для подключения специальные переходники или кабели?
Обычно достаточно стандартного кабеля с мини-джеком 3,5 мм на одном конце и разъёмом, совместимым с вашим микшером. Если микшер оснащён балансными входами XLR или TRS, может понадобиться переходник с разветвлением на два канала или кабель с соответствующей распайкой. Все переходники должны быть качественными, чтобы не терялся сигнал.
Можно ли использовать Zoom H1n как источник звука для живого микса?
Да, H1n можно применять для живых миксов, особенно если нужно добавить звук с внешних микрофонов или инструментов. Главное — правильно выставить уровни и убедиться, что устройство стабильно подключено к микшеру. Для длительных выступлений лучше использовать питание от адаптера, чтобы батареи не разрядились в процессе работы.
Какие ошибки чаще всего допускают при подключении H1n к микшеру?
Чаще всего встречаются: подключение к неправильному входу, слишком высокий уровень громкости на H1n, отсутствие контроля за сигналом на микшере и использование низкокачественных кабелей. Все это может привести к шумам, искажениям и нестабильной работе. Рекомендуется проверять каждый канал перед началом записи или выступления и использовать проверенные кабели.
Как подключить Zoom H1n к микшеру для записи звука с нескольких источников?
Для подключения Zoom H1n к микшеру сначала убедитесь, что у вас есть подходящий кабель: обычно это мини-джек 3,5 мм на двойной разъем RCA или TRS, в зависимости от выхода микшера. Подключите выход микшера к входу Zoom H1n, включите режим линейного входа (Line In) на устройстве, чтобы избежать перегрузки сигнала. На микшере установите уровни громкости источников так, чтобы суммарный сигнал не превышал допустимый для Zoom H1n, а затем проведите тестовую запись, чтобы убедиться в правильной балансировке звука. Если требуется, можно использовать регулятор входного уровня на самом Zoom H1n, чтобы корректировать сигнал без искажений. Этот метод позволяет записывать сразу несколько дорожек с микшера на портативный рекордер.
