В Mathcad каждый файл имеет уникальное расширение, определяющее его структуру и способ хранения данных. Основной тип – .mcdx, используемый с версии Mathcad Prime 3.0 и выше, поддерживает интерактивные вычисления, текстовые блоки и графические объекты. Старые версии Mathcad используют .xmcd, сохраняющий аналогичный функционал, но с ограничениями по совместимости с новыми версиями.
Для обмена данными между пользователями и приложениями применяются форматы .xmcd и .mcd, последний характерен для Mathcad 15 и обеспечивает обратную совместимость с ранними версиями. При сохранении рабочих проектов рекомендуется использовать .mcdx для актуальных версий и .xmcd только при необходимости совместного редактирования с устаревшими версиями.
Дополнительно Mathcad поддерживает экспорт в .pdf и .html для распространения расчетов без потери форматирования. Для автоматизированного анализа данных возможен экспорт переменных в .xml или .txt, что облегчает интеграцию с другими инженерными приложениями и системами управления данными. Практика показывает, что выбор формата должен учитывать совместимость, размер файла и требования к редактированию.
Формат стандартного рабочего документа Mathcad
Стандартный рабочий документ Mathcad сохраняется с расширением .mcdx начиная с версий Mathcad Prime. В предыдущих версиях использовался формат .xmcd. Этот формат обеспечивает полное хранение всех элементов рабочего листа: текстовых блоков, математических выражений, графиков, таблиц и параметров форматирования.
Основные характеристики формата .mcdx:
- Структура файла основана на XML, что позволяет частично извлекать содержимое с помощью сторонних инструментов.
- Поддержка встроенных графиков, включая 2D и 3D визуализации.
- Сохранение формул с точностью до машинного представления чисел.
- Возможность экспорта отдельных элементов документа в другие форматы, такие как .pdf или .xlsx.
Рекомендации по работе с форматом:
- Для совместимости между различными версиями Mathcad используйте функцию сохранения в формате предыдущих версий через меню Файл → Сохранить как → Сохранить в формате старой версии.
- Регулярно создавайте резервные копии файлов, так как .mcdx хранит все данные в одном контейнере, и повреждение файла делает восстановление сложным.
- При обмене документами с коллегами убедитесь, что они используют совместимую версию Mathcad, чтобы избежать потери форматирования и данных.
- Для интеграции с другими приложениями предпочтительно использовать экспорт в стандартные форматы данных (CSV, Excel, PDF), а не прямое копирование содержимого файла .mcdx.
Формат .mcdx оптимизирован для хранения комплексных инженерных расчетов и обеспечивает одновременное редактирование текста, формул и графиков без потери точности вычислений.

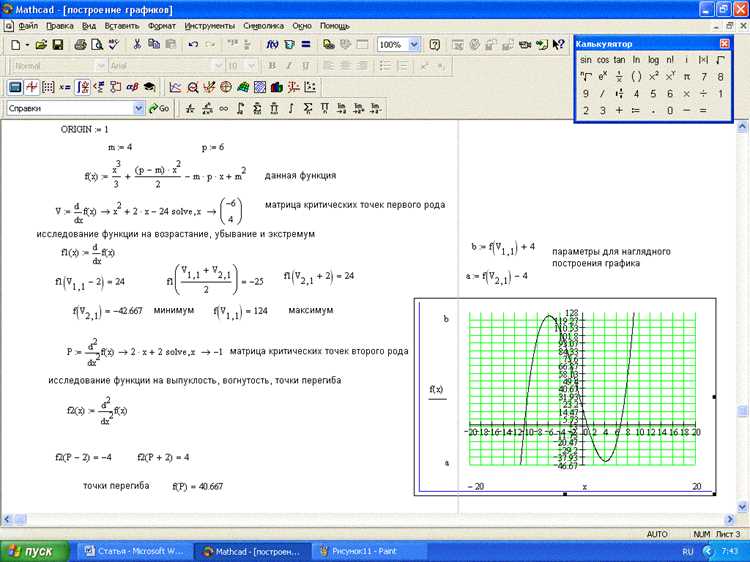

Разница между PTC и XMCD файлами
XMCD – архивный формат, предназначенный для обмена и резервного копирования документов. Файл XMCD представляет собой сжатый контейнер, содержащий PTC-файл и все связанные ресурсы, такие как изображения, дополнительные графики и прикрепленные файлы. XMCD не поддерживает прямое редактирование внутри Mathcad: для работы с содержимым его необходимо распаковать или открыть через функцию импорта.
Основное отличие заключается в назначении: PTC используется для активной работы с вычислениями, XMCD – для хранения и передачи. Для совместной работы над проектами рекомендуется отправлять PTC-файлы, чтобы сохранялась возможность редактирования. XMCD применяют для архивирования проектов, передачи на другие компьютеры или версионирования, когда важно сохранить все вложенные объекты без риска потери данных.
При выборе формата стоит учитывать размер документа: PTC обычно меньше по объему, тогда как XMCD увеличивает размер за счет упаковки дополнительных ресурсов. Для интеграции с системами контроля версий предпочтительнее PTC, а для резервного копирования и обмена между различными версиями Mathcad – XMCD.
Как сохранить проект с историей версий
В Mathcad для сохранения проекта с историей версий используется функция «Сохранить как» с включением опции версионирования. Файл сохраняется в формате .xmcd, который поддерживает все вычисления, графики и текстовые элементы. Каждая новая версия должна иметь уникальное имя или добавочный суффикс, например Проект_v1.xmcd, Проект_v2.xmcd, чтобы исключить перезапись предыдущих файлов.
Для автоматического ведения истории версий включите настройку «Создавать резервную копию при сохранении» в разделе Файл → Параметры → Сохранение. Mathcad создаст резервный файл с расширением .bak в той же папке, где находится основной документ. Этот файл можно использовать для восстановления предыдущего состояния проекта.
При работе над крупными проектами рекомендуется сохранять промежуточные версии через интервалы изменений: каждая крупная модификация должна фиксироваться отдельным файлом. Это позволяет откатываться к конкретным шагам без потери данных. Кроме того, включение меток даты и времени в имени файла упрощает поиск нужной версии.
Для командной работы с проектами используйте систему контроля версий, совместимую с Mathcad, например Git. Файлы .xmcd можно хранить в репозитории, создавая коммиты при каждом изменении. Это обеспечивает полную историю изменений и возможность сравнения версий.
Восстановление версии выполняется открытием соответствующего файла .xmcd или резервной копии .bak. После восстановления рекомендуется сохранить файл под новым именем, чтобы продолжить ведение истории без потери текущих изменений.

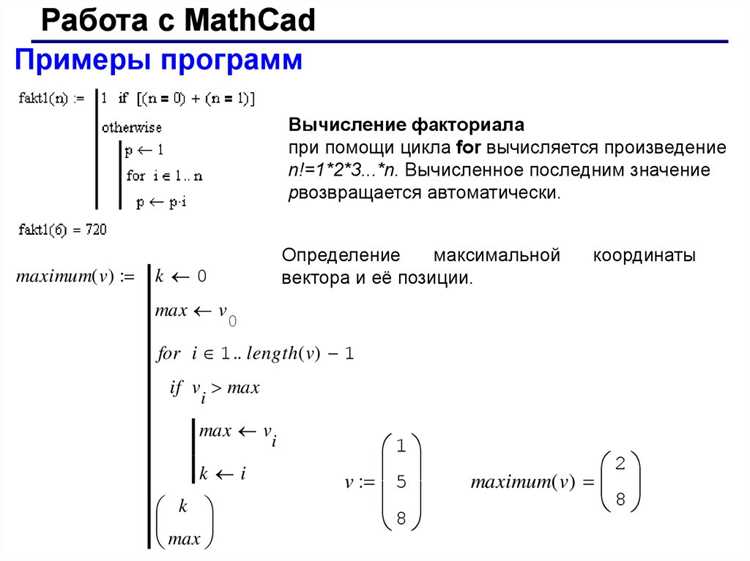

Использование шаблонов и их расширения
В Mathcad шаблоны ускоряют создание расчетов, обеспечивая стандартную структуру документа. Формат шаблонов – .xmc в Mathcad Prime и .xmcd в классических версиях. Шаблоны содержат предопределенные блоки текста, формулы и графики.
Для применения шаблона:
- Выберите Файл → Создать из шаблона.
- Укажите путь к шаблону или выберите из списка доступных.
- Сохраните новый документ под уникальным именем .mcdx или .xmcd.
Mathcad позволяет расширять шаблоны путем добавления:
- Функций и пользовательских операторов;
- Графических элементов и таблиц с предустановленными формулами;
- Сценариев автоматизации через встроенный язык программирования Prime.
Рекомендации по расширению:
- Создавайте копию исходного шаблона перед внесением изменений.
- Используйте осмысленные имена блоков и переменных, чтобы шаблон оставался понятным при повторном использовании.
- Проверяйте совместимость формул с различными версиями Mathcad, чтобы расширения корректно работали на других системах.
- Для сложных расчетов объединяйте несколько шаблонов через вставку отдельных блоков, а не глобальное изменение исходного файла.
Шаблоны можно экспортировать и распространять с расширением .xmc, что упрощает совместное использование корпоративных стандартов расчетов.
Регулярное обновление шаблонов и их версионирование обеспечивают актуальность данных и минимизируют ошибки при повторном использовании.
Экспорт документов в PDF и изображения
Mathcad позволяет сохранять рабочие документы в формате PDF и графические форматы для обмена и печати. Экспорт в PDF сохраняет точное отображение текста, формул и графиков, что обеспечивает совместимость с любыми устройствами и платформами.
Для экспорта в PDF используйте меню Файл → Экспорт → В PDF. В диалоговом окне доступны настройки:
| Параметр | Описание |
|---|---|
| Диапазон страниц | Выбор всех страниц документа или конкретного диапазона |
| Качество | 300–600 dpi для печати, 150 dpi для просмотра на экране |
| Сохранять слои | Опция сохраняет объекты Mathcad как редактируемые слои для последующей работы в PDF-редакторах |
| Включить закладки | Автоматическая генерация закладок по заголовкам разделов документа |
Для экспорта графических элементов доступны форматы PNG, JPEG и TIFF. Рекомендуется использовать PNG для графиков с резкими границами и прозрачностью, JPEG – для фотографий и сканов, TIFF – для профессиональной печати.
Процесс экспорта графики: выделите графический объект → Файл → Экспорт → В изображение. В параметрах укажите:
| Параметр | Описание |
|---|---|
| Разрешение | 150–300 dpi для отчетов, 600 dpi для публикаций |
| Формат | PNG, JPEG, TIFF |
| Цветовая модель | RGB для экранного использования, CMYK для печати |
| Размер | Фиксированный пиксельный размер или сохранение пропорций |
Экспорт в PDF и изображения сохраняет точность вычислений и внешний вид документа. Для крупных документов рекомендуется разбивать экспорт на несколько частей для ускорения обработки и уменьшения размера файла.
Конвертация файлов между разными версиями Mathcad
Файлы Mathcad имеют различное расширение в зависимости от версии: *.xmcd для Mathcad Prime, *.mcdx для Mathcad 15 и более ранних версий. Прямая загрузка старого формата в новую версию без конвертации часто приводит к ошибкам отображения и потере функций.
Для перехода с Mathcad 15 на Mathcad Prime рекомендуется использовать встроенный инструмент импорта. Он поддерживает перенос текстовых блоков, математических выражений и графиков, но не гарантирует корректность сложных программных функций и пользовательских модулей. После импорта требуется проверка всех вычислений и адаптация устаревших функций к новой синтаксической структуре.
При обратной конвертации из Mathcad Prime в Mathcad 15 необходимо сохранить документ в формате *.xmcd и использовать функцию экспорта в Mathcad 15. В процессе могут быть потеряны новые типы объектов, такие как интерактивные графики и динамические элементы. Рекомендуется создавать резервные копии до конвертации.
Для автоматизации массового преобразования нескольких файлов можно использовать скрипты на Python с библиотекой PyMathcad или сторонние конвертеры. Важно учитывать, что ни один метод не обеспечивает стопроцентной совместимости, поэтому проверка результатов после конвертации обязательна.
Документ, содержащий сложные блоки с программными конструкциями, следует разбивать на отдельные файлы перед конвертацией, чтобы минимизировать ошибки и упростить отладку после переноса. При работе с формулами, зависящими от внешних данных, проверяйте пути к файлам и корректность ссылок после преобразования.

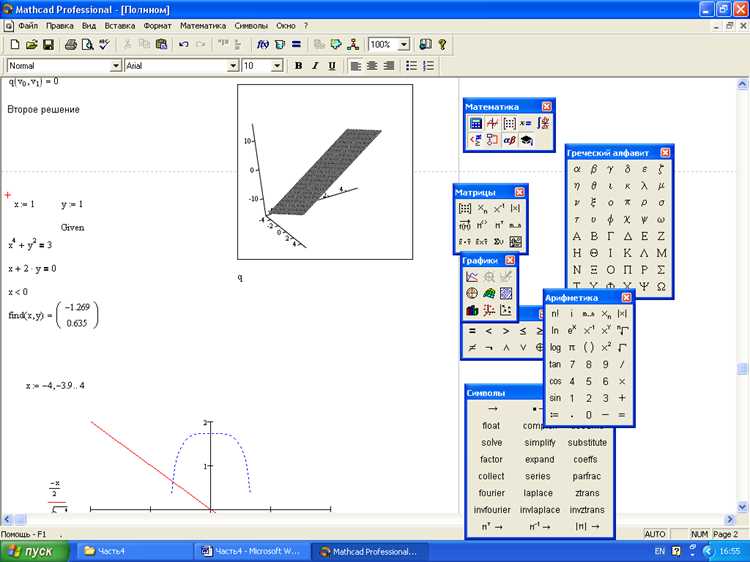

Влияние типа файла на совместное использование и переносимость
Mathcad поддерживает несколько форматов файлов: PTC (.xmcd, .mcdx), PDF и изображения для экспорта. Формат .xmcd сохраняет полные вычислительные модели, включая динамические элементы и единицы измерения, что обеспечивает корректное открытие документа на разных версиях Mathcad. Формат .mcdx оптимизирован для Mathcad Prime, но может не полностью отображаться в старых версиях, поэтому совместимость требует проверки перед обменом файлами.
Экспорт в PDF фиксирует форматирование и визуальное представление документа, но удаляет возможность редактирования и пересчета формул. Для совместного анализа без Mathcad рекомендуется использовать PDF, при этом важно убедиться, что шрифты и графики встроены, чтобы избежать искажения при открытии на других устройствах.
Использование форматов изображений (PNG, JPG) удобно для презентаций и отчетов, но они не сохраняют вычислительные данные. Такой подход эффективен при необходимости демонстрации результатов коллегам, которые не имеют Mathcad, но требует параллельного хранения исходного файла для последующих изменений.
При совместном редактировании рекомендуется использовать нативные форматы Mathcad с согласованными версиями программы. Для межплатформенной передачи без риска потери данных лучше создавать архивы с исходными файлами и документами PDF для визуальной проверки. Регулярное тестирование открытия файлов на целевых устройствах снижает вероятность несовместимости.
Вопрос-ответ:
Что обозначает название документа в Mathcad и какую информацию оно несет?
Название документа в Mathcad служит для идентификации файла. Обычно оно отражает содержание работы или проект, с которым связана рабочая область. Правильное наименование облегчает поиск файлов и их организацию на компьютере, особенно если создается несколько версий расчетов.
Какие типы файлов поддерживает Mathcad и в чем их различия?
Mathcad использует несколько форматов файлов. Основной — это рабочие листы с расширением .mcd или .xmcd, которые содержат расчеты, графики и текстовые блоки. Кроме того, возможен экспорт результатов в форматы .pdf для отчетов, .xml для обмена данными или .bmp/.png для сохранения графиков как изображений. Каждый тип предназначен для конкретной цели: хранение данных, публикация или обмен с другими программами.
Можно ли изменять название документа после его создания и как это повлияет на работу Mathcad?
Да, имя файла можно изменить через проводник или внутри программы. После переименования сама рабочая область Mathcad продолжает функционировать нормально. Однако важно следить за ссылками на файлы в других документах: если они использовали старое имя, ссылки нужно обновить, иначе может возникнуть ошибка при открытии связанных расчетов.
Существуют ли рекомендации по выбору расширения файла при сохранении в Mathcad?
Выбор расширения зависит от целей пользователя. Для стандартной работы лучше использовать формат .xmcd, так как он сохраняет все элементы документа и совместим с новыми версиями программы. Если требуется передать расчет коллегам, которые используют более старые версии Mathcad, подходит .mcd. Для презентаций или отчетов удобен экспорт в .pdf, а для обработки графиков — в графические форматы.
