Что в терминологии mathcad обозначает вектор

В Mathcad под вектором понимается упорядоченный одномерный массив чисел, расположенный либо в строку, либо в столбец. Такой объект используется для хранения последовательности данных, проведения математических операций и построения графиков. В отличие от скалярных переменных, вектор позволяет выполнять вычисления над целыми наборами значений одновременно.

Структура вектора в Mathcad определяется количеством элементов и их расположением. Индексация начинается с нуля, что необходимо учитывать при обращении к отдельным компонентам. Например, если вектор имеет размерность 5, то допустимые индексы будут от 0 до 4.

Практическое применение векторов в Mathcad связано с обработкой экспериментальных данных, численным моделированием и подготовкой массивов для матричных вычислений. Векторные операции позволяют ускорять расчёты и упрощают запись сложных выражений. Для анализа рекомендуется использовать встроенные функции, такие как vecsum, dot или обращение через индексные операторы.

Как в Mathcad задаётся вектор и чем он отличается от массива

В Mathcad вектор определяется как одномерная структура данных. Его можно задать через оператор присваивания, например: v := [2, 5, 7], или построчно, вводя элементы по индексам: v0 := 2, v1 := 5, v2 := 7. При этом индексация по умолчанию начинается с нуля, но параметр ORIGIN позволяет изменить начальный индекс.

Аналогом вектора может быть массив размером n×1 или 1×n, однако их поведение различается. Вектор – это последовательность элементов без фиксированного второго измерения, тогда как массив всегда двумерен. Это влияет на вычисления: при транспонировании вектор превращается в массив, а операции линейной алгебры используют именно двумерное представление.

Основные различия сведены в таблицу:

Рекомендуется использовать вектор для упорядоченных наборов данных и массив – для структур с явными строками и столбцами.

Особенности индексации элементов вектора в Mathcad

В Mathcad индексация векторов напрямую зависит от глобальной переменной ORIGIN, задающей начальный индекс. По умолчанию ORIGIN = 0, но пользователь может изменить его на любое целое значение.

• Если ORIGIN = 0, первый элемент вектора имеет индекс 0.
• Если ORIGIN = 1, первый элемент вектора имеет индекс 1.
• Изменение ORIGIN влияет на все массивы и векторы в документе, а не только на выбранный объект.

При работе с индексами важно учитывать:

1. Изменение ORIGIN может привести к смещению формул, где индексация используется явно.
2. При импорте или экспорте данных (например, в Excel) несогласованность ORIGIN и внешних индексов вызывает ошибки сопоставления строк.
3. Для локального контроля индексации используйте явные смещения, например V[i+1], если нужно сдвинуть диапазон независимо от ORIGIN.

Рекомендации:

• Перед созданием больших матриц и векторов задайте удобное значение ORIGIN, чтобы исключить путаницу.
• При обмене данными с другими системами фиксируйте ORIGIN = 0, так как это наиболее универсальный вариант.
• В расчетных шаблонах явно указывайте текущее значение ORIGIN, чтобы исключить неоднозначность при редактировании документа другими пользователями.

Создание векторов через диапазонные переменные

В Mathcad диапазонная переменная формируется заданием начального, конечного значений и шага. Запись имеет вид i := m..n или i := m, m+Δ..n, где m – начало, n – конец, Δ – шаг. Если шаг не указан, используется значение 1.

Диапазонные переменные автоматически создают вектор, доступный по имени переменной. Например, i := 0..10 формирует вектор с элементами от 0 до 10 с шагом 1. Запись j := 0, 0.5..5 создаёт последовательность 0, 0.5, 1.0 и т.д. до 5.

Такие векторы применяются для построения функций на дискретной сетке. При вычислении выражений вида f(i), где i – диапазонная переменная, результатом становится вектор значений функции для всех элементов диапазона.

Использование диапазонных переменных удобно для генерации аргументов при построении графиков, моделировании и табличных вычислениях. При изменении границ или шага диапазона пересчёт выполняется автоматически, что упрощает анализ параметрических зависимостей.

Использование встроенных функций для работы с векторами

Mathcad поддерживает операции над векторами без ручного программирования: сложение, вычитание и скалярное умножение выполняются стандартными операторами. Для вычисления длины применяется функция norm(v), возвращающая евклидову норму.

Функция dot(v1, v2) вычисляет скалярное произведение, а cross(v1, v2) – векторное произведение в трёхмерном пространстве. Для нормализации вектора используется деление на norm(v), что позволяет получить единичный вектор.

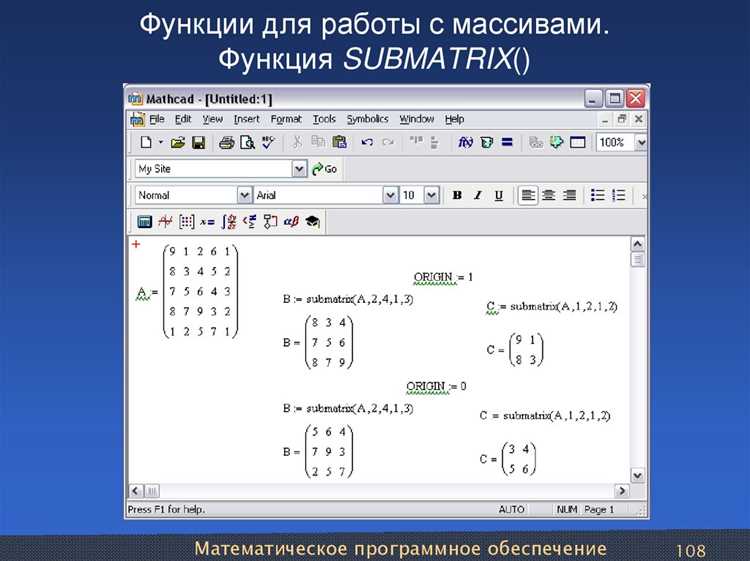

Команда augment(v1, v2) объединяет векторы, формируя один массив. Функция submatrix(v, m, n) выделяет часть вектора, а stack(v1, v2) складывает элементы в вертикальную структуру. Для сортировки применяется sort(v), а для поиска максимума или минимума – max(v) и min(v).

Для анализа и статистики доступны mean(v), stdev(v) и variance(v). Эти функции упрощают обработку наборов данных, представленных вектором. Использование встроенных инструментов позволяет работать с векторами в Mathcad без создания дополнительных пользовательских алгоритмов.

Применение векторов при решении инженерных задач в Mathcad

В Mathcad векторы представляют собой упорядоченные наборы чисел, что позволяет эффективно моделировать физические процессы и инженерные системы. Они используются для анализа сил, перемещений, скоростей и других параметров, где важна направленность величины.

Основные способы применения векторов в инженерных расчетах:

• Расчет сил в механических системах: суммирование и разложение сил по осям выполняется через операции сложения и скалярного/векторного произведения.
• Моделирование движения тел: координаты траекторий и скорости представляются в виде векторов, что упрощает интегрирование и дифференцирование.
• Электромагнитные расчеты: напряженности полей и токи удобно задавать векторными величинами для последующих вычислений потенциалов и потоков.
• Структурный анализ: деформации и напряжения в элементах конструкций формируются через векторные массивы, что позволяет использовать матричные операции для решения систем уравнений.

Рекомендации по использованию векторов в Mathcad:

1. Использовать явное определение векторов через квадратные скобки [ ] для одномерных и многомерных массивов.
2. Проверять размерность векторов перед операциями: несоответствие размеров вызывает ошибки при сложении или произведении.
3. Применять встроенные функции magnitude() и unit() для вычисления длины вектора и нормализации при расчетах направлений.
4. Использовать векторные выражения для построения графиков: функция plot() поддерживает отображение нескольких компонент векторов на одной диаграмме.
5. Для сложных систем использовать векторы совместно с матрицами: это ускоряет вычисления и упрощает запись уравнений движения или баланса сил.

Прямое применение векторов в Mathcad позволяет сократить количество промежуточных шагов, уменьшить ошибки и повысить наглядность инженерных расчетов. Векторы становятся основным инструментом при решении задач механики, электромеханики, гидродинамики и структурного анализа.

Визуализация векторных данных в графиках Mathcad

В Mathcad вектор представляет собой упорядоченный набор числовых значений, который можно отображать на графиках различными способами. Для визуализации одномерных векторов применяется функция plot, где по оси X откладываются индексы элементов вектора, а по оси Y – сами значения.

Для двумерных векторов или пар координатных данных используется scatter plot или XY-график. Необходимо задать два вектора одинаковой длины: один для координат X, другой для Y. Mathcad автоматически соотнесёт элементы векторов по индексам, формируя точки на графике.

При работе с трехмерными векторами применяются 3D-графики через функции surface или mesh. Вектор X задаёт горизонтальные координаты, Y – вертикальные, а Z – значения высоты. Для корректного построения важно, чтобы все векторы имели одинаковое количество элементов или были оформлены как матрицы одинакового размера.

Для улучшения читаемости графиков рекомендуется использовать маркеры и цветовые схемы. В Mathcad доступны настройки толщины линий, формы маркеров и градиенты цветов по величине векторов. Это позволяет наглядно выделять максимальные и минимальные значения, а также различать несколько векторных рядов на одном графике.

При динамическом изменении значений векторов Mathcad обновляет график автоматически. Для анализа больших массивов данных оптимально использовать логарифмические оси или интерполяцию значений, чтобы сгладить кривые и выделить тренды без потери точности отдельных элементов.

Визуализация векторных данных в Mathcad требует точного соответствия размеров векторов, выбора подходящего типа графика и настройки параметров отображения, что обеспечивает ясное и информативное представление информации без искажений.

Вопрос-ответ:

Что такое вектор в Mathcad и чем он отличается от обычной переменной?

В Mathcad вектор представляет собой упорядоченный набор чисел, расположенных либо в строку, либо в столбец. В отличие от обычной переменной, которая хранит одно значение, вектор содержит несколько элементов, доступных по индексу. Благодаря этому с векторами можно выполнять операции сложения, вычитания и умножения поэлементно, а также применять стандартные функции работы с массивами.

Как создать вектор в Mathcad с фиксированным количеством элементов?

Для создания вектора можно использовать фигурные скобки или функцию диапазона. Например, запись {1, 2, 3, 4} создаёт горизонтальный вектор из четырёх элементов, а функция 0..5 шаг 1 создаёт вектор с элементами от 0 до 5 включительно с указанным шагом. Элементы можно задавать как вручную, так и через вычисляемые выражения, что позволяет быстро формировать длинные последовательности.

Можно ли выполнять арифметические операции над векторами в Mathcad?

Да, Mathcad поддерживает арифметику с векторами. Если размеры векторов совпадают, можно складывать их или вычитать поэлементно. Также поддерживается умножение на число, деление на число, а для более сложных случаев доступны функции скалярного произведения и нормализации. Это позволяет применять векторы для вычислений, связанных с физикой и инженерией.

Какие функции Mathcad позволяют работать с длиной и элементами вектора?

В Mathcad есть встроенные функции, позволяющие определить количество элементов вектора, получить отдельный элемент по индексу и преобразовать строки в столбцы и наоборот. Например, функция rows(v) возвращает количество строк в векторе v, а cols(v) — количество столбцов. Для обращения к конкретному элементу используется индексная запись v[i], что делает обработку данных гибкой и удобной.

Можно ли использовать векторы для построения графиков в Mathcad?

Да, векторы часто применяются для построения графиков. Например, один вектор может задавать значения по оси X, а другой — значения по оси Y. Mathcad автоматически сопоставляет элементы векторов по индексам, создавая графическое отображение зависимости. Это позволяет визуально анализировать результаты вычислений и проверять правильность формул.

Что обозначает вектор в Mathcad и чем он отличается от обычного списка чисел?

В Mathcad вектор представляет собой упорядоченный набор числовых значений, расположенных либо в строку, либо в столбец. В отличие от обычного списка, вектор поддерживает математические операции, такие как сложение, вычитание, умножение на число и скалярное произведение. Это позволяет использовать его для вычислений векторов, матриц, решения систем уравнений и анализа данных. В Mathcad вектор может быть создан вручную через перечисление элементов в скобках или автоматически с помощью функций генерации последовательностей, что облегчает работу с большими объемами данных.
