Количество датчиков, которые можно подключить к Arduino, напрямую зависит от модели платы и типа интерфейса датчиков. Например, Arduino Uno имеет 14 цифровых пинов и 6 аналоговых, что теоретически позволяет подключить до 20 устройств без использования расширителей. Однако важно учитывать ограничения по току: каждый пин может отдавать не более 40 мА, а общая нагрузка на плату не должна превышать 200 мА.
Для подключения большего числа датчиков применяются мультиплексоры, которые позволяют увеличить количество аналоговых входов с одного до восьми и более. Шины I2C и SPI дают возможность объединять десятки устройств на одной линии передачи данных, сохраняя адресацию и предотвращая конфликты. Например, с использованием I2C можно подключить до 127 устройств с уникальными адресами.
Выбор подходящего датчика также влияет на максимальное количество подключений. Сенсоры с низким энергопотреблением и цифровым выходом занимают меньше ресурсов платы, чем аналоговые или высокотоковые устройства. Рекомендуется заранее планировать схему, учитывая потребление энергии каждого датчика и тип интерфейса, чтобы избежать перегрузки и ошибок при чтении данных.
Определение доступных входов и выходов на разных моделях Arduino
Каждая плата Arduino имеет уникальное количество цифровых и аналоговых пинов, что напрямую влияет на число подключаемых датчиков. Для точного планирования важно учитывать их спецификации и возможности расширения.
| Модель | Цифровые пины | Аналоговые пины | Макс. ток на пин | Особенности |
|---|---|---|---|---|
| Arduino Uno | 14 | 6 | 40 мА | Поддержка I2C и SPI, ограничение общего тока 200 мА |
| Arduino Mega 2560 | 54 | 16 | 40 мА | Подходит для проектов с большим количеством датчиков, поддержка нескольких шин I2C |
| Arduino Nano | 14 | 8 | 40 мА | Компактная плата, удобна для прототипирования |
| Arduino Leonardo | 20 | 12 | 40 мА | Встроенная поддержка USB, отдельные пины для PWM и I2C |
Для увеличения числа подключаемых датчиков рекомендуется использовать мультиплексоры или расширители пинов, такие как MCP23017, которые добавляют до 16 дополнительных цифровых входов/выходов. При планировании схемы следует учитывать суммарное потребление тока и совместимость с интерфейсами I2C или SPI.

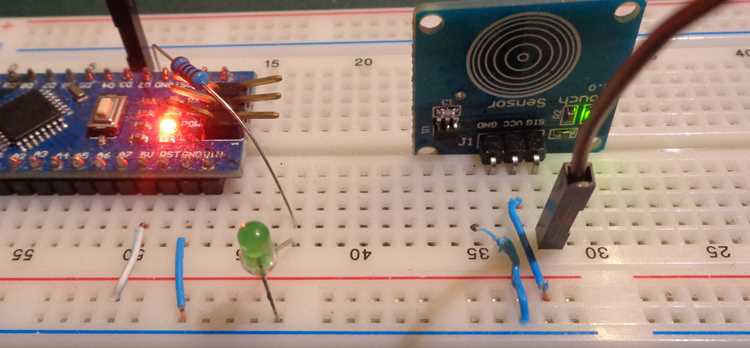

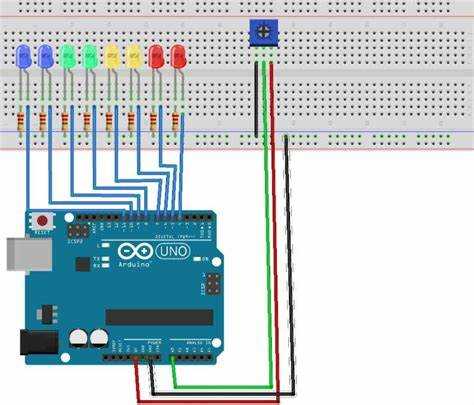

Ограничения по току и питанию при подключении нескольких датчиков
Каждый цифровой пин Arduino способен отдавать до 40 мА, но превышение этого значения может вызвать перегрев или повреждение микроконтроллера. Общая нагрузка на плату Uno не должна превышать 200 мА, на Mega 2560 – около 800 мА. Аналоговые пины имеют аналогичные ограничения по току.
При подключении нескольких датчиков с высокой потребляемой мощностью, таких как сервоприводы или инфракрасные сенсоры, рекомендуется использовать внешний источник питания. Например, для 10 датчиков, потребляющих по 30 мА каждый, суммарная нагрузка составит 300 мА, что превышает безопасный предел платы Uno.
Для распределения питания между большим числом датчиков используют шины питания с конденсаторами для сглаживания пиковых нагрузок. При подключении цифровых датчиков через I2C или SPI важно учитывать, что каждый активный узел увеличивает токовую нагрузку на линию, поэтому иногда требуется буфер или транзисторный ключ для защиты пинов платы.
Планируя схему, нужно суммировать ток каждого подключаемого датчика и сравнивать с допустимой нагрузкой платы. Для снижения рисков перегрузки рекомендуется добавлять резерв по току минимум 20–30% от расчетного значения.
Использование аналоговых и цифровых пинов для множества датчиков
Цифровые пины Arduino позволяют подключать датчики с бинарным выходом, включая кнопки, инфракрасные сенсоры и магнитные переключатели. На плате Uno доступно 14 цифровых пинов, из которых 6 поддерживают ШИМ, что важно при управлении сервоприводами или светодиодами с изменяемой яркостью.

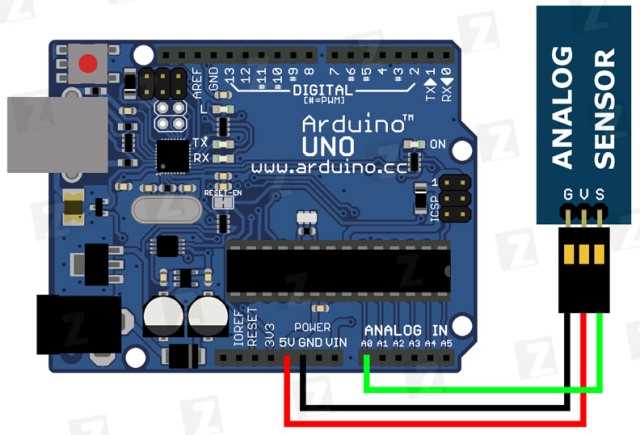

Аналоговые пины подходят для сенсоров с переменным сигналом, таких как фоторезисторы, датчики температуры и давления. На Uno их 6, а на Mega 2560 – 16. Каждый аналоговый вход способен считывать напряжение от 0 до 5 В с разрешением 10 бит, что дает 1024 уровня сигнала.
Для увеличения числа подключаемых аналоговых датчиков используют мультиплексоры, например CD4051, которые позволяют переключать один аналоговый вход между восемью каналами. Цифровые датчики можно объединять на шине I2C, где каждый датчик получает уникальный адрес. Важно контролировать нагрузку на шину и суммарный ток потребления, чтобы избежать падения напряжения и ошибок чтения данных.
При проектировании схемы рекомендуется распределять датчики между аналоговыми и цифровыми пинами с учетом их типа сигнала и тока, чтобы максимально использовать доступные ресурсы платы.
Расширение числа подключений с помощью мультиплексоров и шин I2C
Мультиплексоры позволяют увеличить количество аналоговых или цифровых входов на Arduino. Например, CD4051 добавляет 8 дополнительных каналов к одному аналоговому пину, а CD74HC4067 предоставляет 16 каналов. Используя несколько мультиплексоров, можно управлять десятками датчиков с ограниченным числом входов.
Шина I2C позволяет подключать несколько цифровых устройств к двум проводам – SDA и SCL. Каждый датчик на I2C получает уникальный адрес, что исключает конфликты данных. Максимальное количество устройств на одной шине теоретически достигает 127, но на практике рекомендуется не превышать 20–30 датчиков для стабильной работы и минимизации падений напряжения.
При использовании I2C важно учитывать длину проводов и ток потребления каждого датчика. Для длинных линий или устройств с высоким потреблением применяют буферные модули и стабилизаторы напряжения. Комбинирование мультиплексоров и I2C позволяет подключать одновременно аналоговые и цифровые датчики, значительно расширяя возможности Arduino без модернизации платы.
Учет задержек и конфликтов данных при параллельной работе датчиков
При одновременном подключении большого числа датчиков возможны задержки в считывании сигналов и конфликты на линии данных. Для минимизации этих проблем применяют следующие подходы:
- Использование последовательного опроса датчиков вместо одновременного считывания, чтобы избежать перекрытия сигналов.
- Применение мультиплексоров, позволяющих переключать один вход между несколькими аналоговыми датчиками, снижая нагрузку на пины.
- Использование буферов или транзисторных ключей для цифровых линий при высокой нагрузке или длинных проводах.
- Настройка задержек между опросами I2C-устройств, чтобы предотвратить коллизии на шине.
- Мониторинг времени отклика каждого датчика и корректировка кода для синхронизации данных.
Для систем с более чем 20–30 цифровыми датчиками или с большим числом аналоговых сенсоров рекомендуется использовать микросхемы расширения и планировать последовательный сбор данных, чтобы обеспечить корректную работу и избежать потери сигналов.
Практические примеры подключения десятков датчиков к Arduino
Для подключения более 20 датчиков к Arduino Uno используют комбинацию мультиплексоров и шин I2C. Например, 8 аналоговых датчиков температуры можно подключить через CD4051 к одному аналоговому входу, а 16 цифровых датчиков влажности распределить по двум шинам I2C с адресацией.
На Arduino Mega 2560 можно напрямую подключить больше датчиков благодаря 54 цифровым и 16 аналоговым пинам. Практически это позволяет подключить 30–40 цифровых сенсоров и до 16 аналоговых без дополнительных расширителей.
Для стабильной работы рекомендуется использовать внешний источник питания при подключении датчиков с током выше 20–30 мА. Также важно следить за целостностью сигналов на длинных проводах и применять буферы или конденсаторы для сглаживания пиков нагрузки.
Примеры кода включают последовательный опрос датчиков через мультиплексор с использованием функции analogRead() и чтение I2C-устройств с Wire.requestFrom(), что позволяет собирать данные с десятков датчиков без потери точности.
Вопрос-ответ:
Сколько датчиков можно подключить к Arduino Uno без использования расширителей?
Arduino Uno имеет 14 цифровых и 6 аналоговых пинов, что позволяет напрямую подключить до 20 датчиков. При этом важно учитывать токовую нагрузку: каждый пин выдерживает до 40 мА, а суммарная нагрузка платы не должна превышать 200 мА.
Как увеличить количество аналоговых датчиков на одной плате Arduino?
Для увеличения числа аналоговых входов используют мультиплексоры, например CD4051, которые добавляют 8 каналов к одному аналоговому пину. Несколько мультиплексоров позволяют подключать десятки аналоговых сенсоров, при этом Arduino опрашивает их последовательно.
Можно ли подключать цифровые датчики через шину I2C и сколько устройств поддерживается?
Да, цифровые датчики с поддержкой I2C подключаются к двум линиям SDA и SCL. Каждый датчик получает уникальный адрес, что предотвращает конфликты. Теоретический максимум – 127 устройств на шине, но для стабильной работы рекомендуется не более 20–30 датчиков с учетом длины проводов и тока потребления.
Как избежать конфликтов данных и задержек при подключении большого числа датчиков?
Рекомендуется использовать последовательный опрос датчиков вместо одновременного чтения, применять мультиплексоры для аналоговых входов и буферы для цифровых линий. Для I2C-устройств добавляют небольшие задержки между запросами данных. Также полезно контролировать ток и напряжение на линии, чтобы избежать падения сигнала и ошибок считывания.
