ThingSpeak предоставляет возможность отправлять и хранить данные с устройств IoT в реальном времени. Для передачи информации с Arduino требуется создать канал, где каждый параметр датчика будет отображаться в отдельном поле. Максимальное количество полей на канале – 8, что позволяет мониторить несколько сенсоров одновременно.
Arduino IDE поддерживает библиотеку ThingSpeak, которая упрощает процесс подключения. Для плат с Wi-Fi модулем ESP8266 или ESP32 достаточно указать SSID сети и пароль, после чего можно использовать функцию ThingSpeak.writeField() для отправки данных. Интервал между отправками должен быть не менее 15 секунд, чтобы соответствовать ограничениям платформы.
Перед началом важно определить тип данных, которые будут отправляться. Для числовых показателей подходит формат float, а для текстовых сообщений – String. Рекомендуется проверять корректность подключения через последовательный монитор и убедиться, что устройство получает IP-адрес из сети.

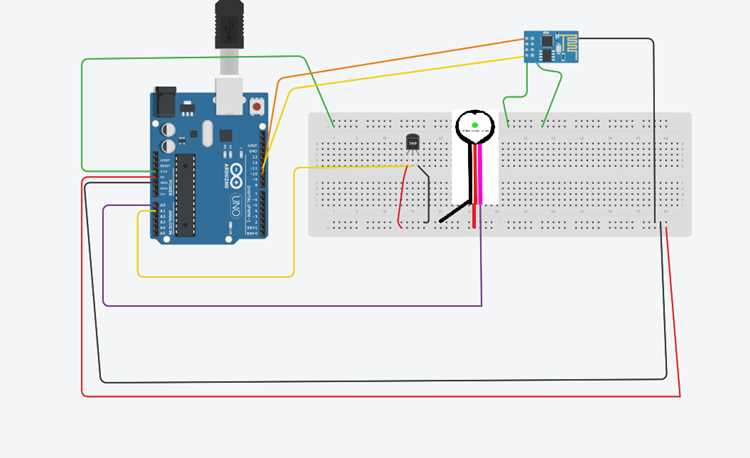

Выбор платы Arduino и необходимых датчиков для передачи данных
При подключении к ThingSpeak важно подобрать плату Arduino с поддержкой сетевого подключения. Для проектов с Wi-Fi подходят платы:
- Arduino Uno + ESP8266 – классическая схема с отдельным модулем Wi-Fi;
- Arduino MKR WiFi 1010 – встроенный Wi-Fi и низкое энергопотребление;
- ESP32 – высокая производительность, поддержка Wi-Fi и Bluetooth, два аналоговых входа на 12 бит.
Выбор датчиков зависит от типа данных, которые будут передаваться на платформу:
- Температура и влажность: DHT11, DHT22 или BME280 для точных показателей.
- Освещенность: фотосенсор LDR или цифровой BH1750 для измерения уровня света.
- Давление и высота: BMP180, BMP280, BME280 с поддержкой давления и температуры.
- Движение и присутствие: датчики PIR для обнаружения движения или акселерометры MPU6050 для отслеживания наклона и вибраций.
Рекомендуется проверять совместимость датчиков с выбранной платой по напряжению питания и интерфейсу: I2C, SPI или аналоговый вход. Для надежной передачи данных на ThingSpeak лучше использовать датчики с точностью не ниже ±1% для температурных измерений и аналогично точные датчики для других параметров.

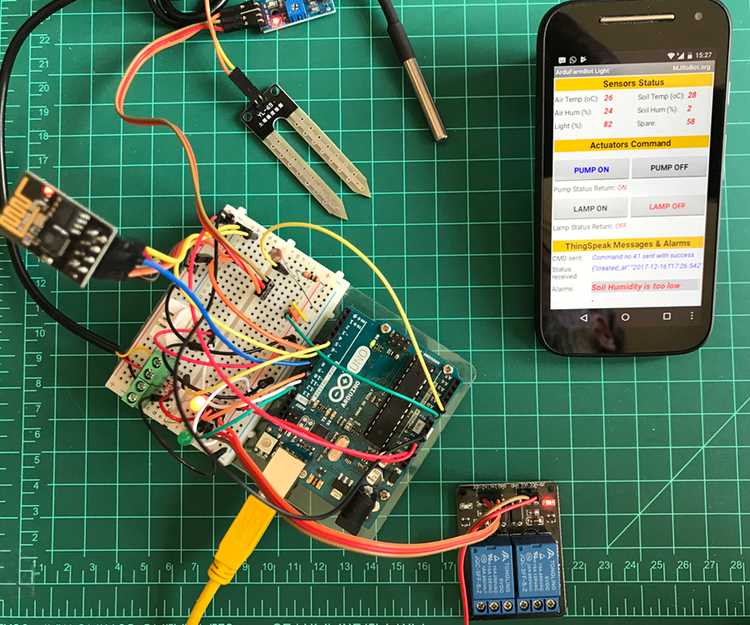

Создание аккаунта и настройка канала на ThingSpeak
Для начала работы с платформой необходимо зарегистрировать аккаунт на ThingSpeak.com. После подтверждения почты следует перейти в раздел Channels и создать новый канал. Каждый канал позволяет передавать до 8 параметров одновременно, что подходит для мониторинга нескольких сенсоров.
При создании канала важно указать:
| Параметр | Рекомендация |
|---|---|
| Название канала | Краткое и отражающее суть проекта, например «Температура_Дача» |
| Описание | Указать используемые сенсоры и цель передачи данных |
| Поля | Назначить каждому датчику отдельное поле: поле1 – температура, поле2 – влажность |
| Публичность | Если данные не требуют ограничений, оставить открытым для визуализации; иначе выбрать приватный |
После создания канала нужно получить Write API Key, который используется для отправки данных с Arduino. Для чтения данных предусмотрен Read API Key, который пригодится при анализе и визуализации. Сохранение ключей обязательно для корректной работы отправки данных.
Установка библиотеки ThingSpeak в Arduino IDE

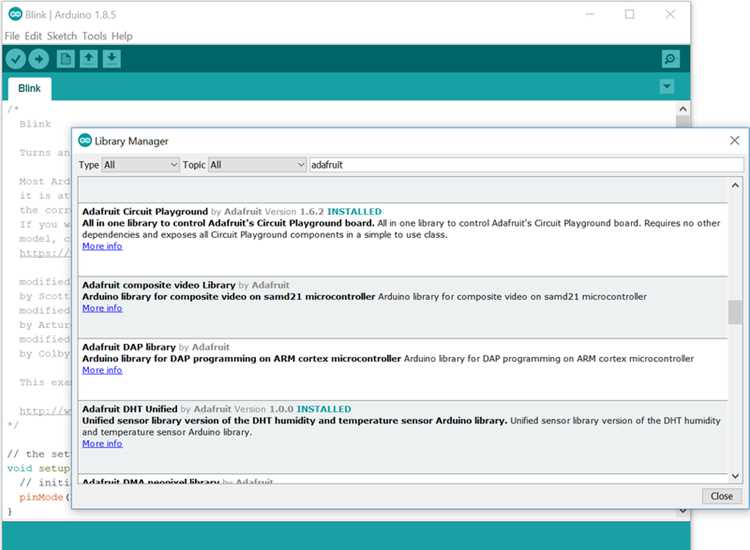

Для передачи данных на платформу ThingSpeak требуется библиотека ThingSpeak. В Arduino IDE она устанавливается через менеджер библиотек: Скетч → Подключить библиотеку → Управление библиотеками. В поле поиска вводят «ThingSpeak» и выбирают последнюю версию, совместимую с используемой платой.
После установки библиотеки следует подключить её в скетче командой #include <ThingSpeak.h>. Для плат с Wi-Fi необходимо также подключить соответствующую библиотеку для модуля: ESP8266WiFi для ESP8266 или WiFi.h для ESP32.
Рекомендуется проверить работу библиотеки через примеры Arduino IDE: Файл → Примеры → ThingSpeak → WriteSingleChannel. В примере указываются SSID, пароль сети и Write API Key. Если данные успешно отправляются на канал, библиотека установлена корректно и готова к интеграции с проектом.

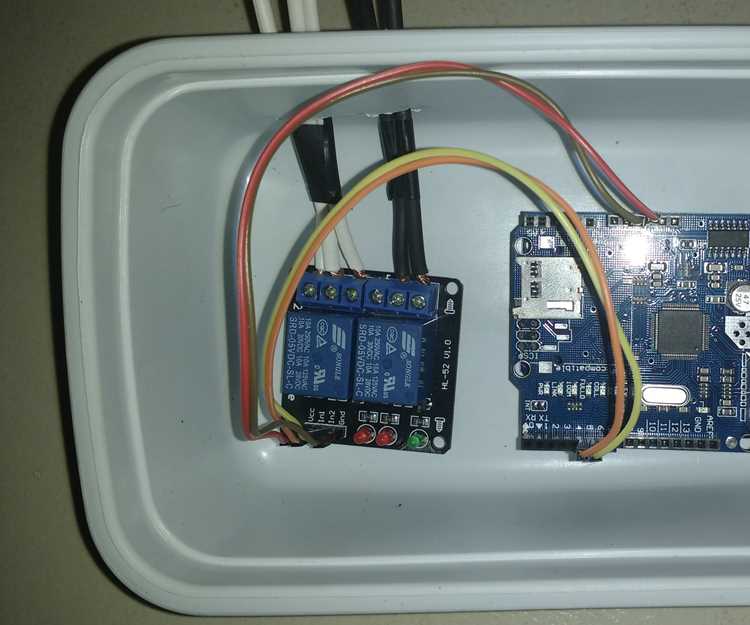

Настройка соединения Arduino с интернетом через Wi-Fi модуль

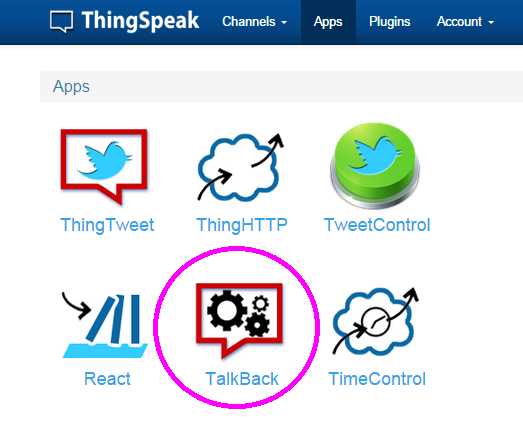

Для передачи данных на ThingSpeak плата Arduino должна иметь доступ к интернету. Наиболее распространенные варианты – модули ESP8266 и встроенный Wi-Fi на ESP32. Подключение выполняется через интерфейс UART для ESP8266 или напрямую через встроенные пины для ESP32.
Передача данных на ThingSpeak осуществляется с помощью библиотеки ThingSpeak через функцию writeField(). Каждый параметр датчика отправляется в отдельное поле канала.
Пример последовательности действий:
- Подключить библиотеку: #include <ThingSpeak.h>
- Инициализировать соединение с Wi-Fi и получить IP-адрес.
- Настроить клиент: WiFiClient client; и ThingSpeak.begin(client);
- Отправить данные: ThingSpeak.writeField(номер_поля, значение, WriteAPIKey);
- Добавить задержку не менее 15 секунд между отправками, чтобы не превышать лимит платформы.
Рекомендуется проверять возвращаемое значение функции writeField(). Оно возвращает 1 при успешной записи и 0 при ошибке. В случае ошибки следует повторить отправку или вывести информацию через Serial.println() для отладки.
Для нескольких датчиков удобно использовать массивы или структуры, чтобы упрощать передачу значений и исключить дублирование кода при работе с каналом, содержащим до 8 полей.
Проверка и визуализация данных на платформе ThingSpeak

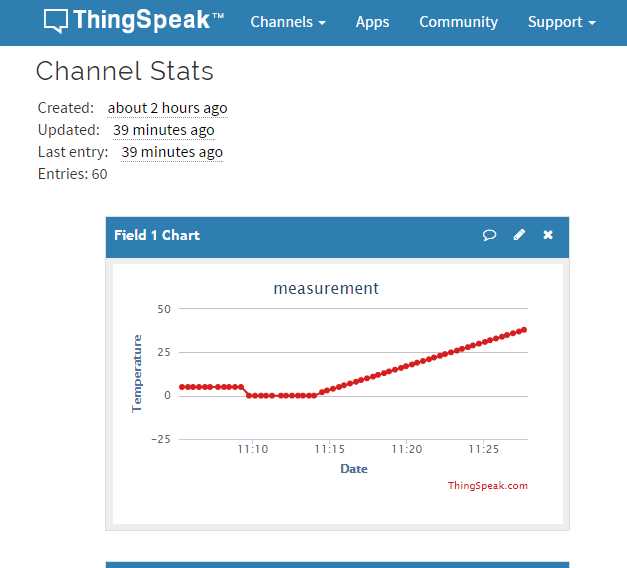

После отправки данных с Arduino важно убедиться, что значения корректно отображаются на канале. Для этого в панели управления ThingSpeak открывают созданный канал и проверяют графики для каждого поля. Платформа автоматически строит линейные графики для числовых данных и обновляет их при поступлении новых значений.
Для точной проверки рекомендуется:
- Сравнивать значения с показаниями датчиков на Arduino через последовательный монитор.
- Использовать Update Chart для ручного обновления графиков и контроля интервалов передачи.
- Проверять временные метки для каждого значения, чтобы убедиться, что данные поступают регулярно.
ThingSpeak поддерживает встроенные виджеты и настраиваемые диаграммы, включая line chart, scatter chart и gauge. Для нескольких датчиков удобно создавать отдельные графики на одном канале, чтобы отслеживать зависимость параметров, например, температуру и влажность в реальном времени.
Для анализа данных можно использовать MATLAB Analysis внутри платформы или экспортировать данные через CSV. Это позволяет строить детализированные отчеты и выявлять аномалии в показаниях датчиков.
Вопрос-ответ:
Какие платы Arduino лучше использовать для подключения к ThingSpeak через Wi-Fi?
Для передачи данных на ThingSpeak подходят платы с поддержкой сетевого подключения. Классический вариант — Arduino Uno с модулем ESP8266. Удобнее использовать Arduino MKR WiFi 1010 с встроенным Wi-Fi или ESP32, который имеет встроенный Wi-Fi и Bluetooth. Выбор зависит от количества датчиков и требований к производительности.
Как создать канал на ThingSpeak и настроить поля для разных датчиков?
После регистрации на платформе нужно создать новый канал в разделе Channels. В настройках канала указывают название и описание, а затем назначают до 8 полей для разных датчиков. Например, поле1 — температура, поле2 — влажность. После сохранения канала доступен Write API Key для отправки данных с Arduino.
Каким образом подключить Arduino к Wi-Fi с использованием ESP8266 или ESP32?
В скетче указывают SSID сети и пароль с помощью команды WiFi.begin(«SSID», «Пароль»);. После этого следует проверять состояние соединения функцией WiFi.status(), дожидаясь WL_CONNECTED. Для подтверждения подключения выводят IP-адрес через Serial.println(WiFi.localIP());. Рекомендуется реализовать повторные попытки подключения при нестабильной сети.
Как правильно отправлять данные с нескольких датчиков на канал ThingSpeak?
Для каждого датчика создается отдельное поле в канале. В скетче используется функция ThingSpeak.writeField(номер_поля, значение, WriteAPIKey);. Между отправками рекомендуется выдерживать интервал не менее 15 секунд, чтобы не превышать лимит платформы. Для нескольких датчиков удобнее использовать массивы или структуры, чтобы упрощать обработку данных и их передачу.
Какие методы проверки и визуализации данных на ThingSpeak можно использовать?
После отправки данных необходимо открыть канал на платформе и проверить графики каждого поля. Можно использовать встроенные диаграммы: line chart, scatter chart, gauge. Для анализа данных подходит MATLAB Analysis или экспорт CSV для построения отчетов. Также полезно сравнивать данные с показаниями датчиков через последовательный монитор Arduino.
Как организовать передачу данных с нескольких датчиков на один канал ThingSpeak без потери информации?
Для передачи нескольких параметров на один канал необходимо каждому датчику назначить отдельное поле в настройках канала. В скетче Arduino используют функцию ThingSpeak.writeField(номер_поля, значение, WriteAPIKey); для отправки данных в соответствующее поле. Интервал между отправками должен быть не менее 15 секунд, чтобы платформа корректно принимала значения. Для упрощения кода рекомендуется объединять данные в массивы или структуры, что позволяет циклически отправлять показания всех сенсоров и минимизировать ошибки при передаче. Дополнительно стоит выводить значения на последовательный монитор, чтобы контролировать правильность отправки и отслеживать возможные сбои сети.
