Выключатель ABB Basic 55 рассчитан на ток до 10 А и напряжение 250 В. Перед разборкой важно убедиться, что питание полностью отключено и отсутствует риск поражения электрическим током. Для работы понадобятся: крестовая и плоская отвертки, индикатор напряжения и небольшая ёмкость для хранения винтов и фиксаторов.
Разборка начинается с удаления лицевой панели и клавиши, после чего открывается доступ к контактной группе и крепежным элементам. Все действия нужно выполнять аккуратно, чтобы не повредить пластиковый корпус и металлические контакты. Контактные группы проверяются на износ, обгоревшие или окисленные элементы чистятся мягкой щеткой или спиртовым раствором.
Особое внимание стоит уделить проводам и точкам соединения: ослабленные винты затягиваются, изоляция не должна иметь трещин. После проверки всех элементов выключатель собирается в обратной последовательности. Заключительный этап – тестирование работы, при котором проверяется плавность хода клавиши и надежность контактов под нагрузкой.
Необходимые инструменты для разборки ABB Basic 55
Для безопасной и точной разборки выключателя ABB Basic 55 потребуется минимальный набор инструментов и приспособлений. Все элементы должны быть исправны, без повреждений и следов коррозии.
- Крестовая отвертка PH1 для снятия винтов лицевой панели и крепежных элементов корпуса.
- Плоская отвертка шириной 3–5 мм для аккуратного поддевания клавиши и фиксаторов без повреждения пластика.
- Индикатор напряжения для проверки отсутствия электрического тока перед началом работы.
- Набор маленьких пассатижей для удержания и извлечения мелких металлических деталей.
- Ёмкость или магнитный лоток для хранения винтов, пружин и фиксаторов, чтобы исключить их потерю.
- Мягкая щетка или ватный тампон со спиртовым раствором для очистки контактной группы от пыли и окислов.
Использование именно этих инструментов снижает риск повреждения корпуса и контактов и обеспечивает точную разборку и последующую сборку выключателя.
Как безопасно отключить питание перед разборкой
Перед разборкой ABB Basic 55 необходимо полностью обесточить цепь. Найдите автоматический выключатель или предохранитель, к которому подключен данный выключатель, и отключите его. Не полагайтесь на положение клавиши на стене, оно не гарантирует отсутствие напряжения.
После отключения питания используйте индикатор напряжения или мультиметр, чтобы убедиться, что на клеммах выключателя нет тока. Приложите щупы к клеммам входа и выхода и убедитесь, что показания равны 0 В.
Если электропроводка обслуживается в распределительном щите общего доступа, закрепите автоматический выключатель в положении «выключено» с помощью пломбы или бирки, чтобы исключить случайное включение. Работайте в сухих перчатках и соблюдайте дистанцию от металлических элементов корпуса щита.
Снятие лицевой панели и клавиши выключателя
Для доступа к внутреннему механизму ABB Basic 55 сначала снимается лицевая панель и клавиша. Действия выполняются аккуратно, чтобы не повредить пластик и фиксаторы.
- Снимите клавишу, слегка поддевая её плоской отверткой с одной стороны. Двигайтесь вдоль края, чтобы избежать трещин на пластике.
- После снятия клавиши проверьте наличие скрытых винтов, удерживающих лицевую панель. Обычно они расположены по углам панели.
- Открутите винты крестовой отверткой PH1 и аккуратно подденьте панель с помощью плоской отвертки, распределяя усилие равномерно по периметру.
- Отложите лицевую панель и винты в ёмкость или магнитный лоток, чтобы не потерять мелкие элементы.
После этих действий открывается доступ к контактной группе и механизму выключателя, что позволяет переходить к следующему этапу разборки.
Демонтаж механизма и фиксаторов
После снятия лицевой панели и клавиши начинается демонтаж внутреннего механизма ABB Basic 55. Все операции выполняются при полном отсутствии напряжения и с использованием небольших пассатижей для удержания мелких деталей.
Аккуратно осмотрите фиксирующие элементы механизма: защёлки и клипсы удерживают контактную группу и пружины. Слегка подденьте фиксаторы плоской отверткой, чтобы освободить механизм, не ломая пластиковые крепления.
Выньте механизм, сохраняя его ориентацию для последующей сборки. Важно отметить расположение пружин и металлических контактных пластин – их неправильная установка приведёт к некорректной работе выключателя.
Все снятые элементы разместите в отдельной ёмкости, чтобы исключить потерю мелких деталей и обеспечить удобство при сборке.

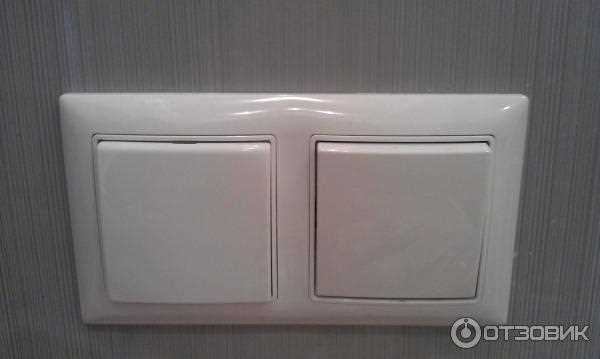

Осмотр контактной группы и чистка от загрязнений
После демонтажа механизма проводится осмотр контактной группы ABB Basic 55. Проверяйте состояние медных и серебряных контактов на наличие окислов, следов перегрева и механических повреждений.
Для очистки используйте мягкую щетку из нейлона или ватный тампон, смоченный спиртом. Аккуратно удалите пыль, налёт и лёгкую коррозию, не деформируя контактные пластины.
Если контакты имеют сильные потемнения или следы пригорания, их можно слегка отполировать мягкой наждачной бумагой с зерном 800–1000. После обработки убедитесь, что поверхности контактов ровные и не имеют зазубрин.
Осмотр и чистка обеспечивают стабильное замыкание при включении выключателя и предотвращают повышенное сопротивление и нагрев контактов при эксплуатации.
Проверка целостности проводов и креплений
После осмотра контактной группы важно проверить провода и крепления выключателя ABB Basic 55 на повреждения и надежность соединений. Обратите внимание на целостность изоляции и отсутствие трещин или ожогов.
Таблица для контроля состояния проводов и крепежных элементов:
| Элемент | Проверка | Рекомендация |
|---|---|---|
| Провода | Целостность изоляции, отсутствие перегибов и оголённых участков | Повреждённые участки заменить или заизолировать термоусадочной трубкой |
| Винты клемм | Наличие затяжки и отсутствие коррозии | Затянуть до упора, при необходимости заменить корродированные |
| Фиксаторы и защёлки | Целостность пластика, отсутствие трещин и люфта | Повреждённые элементы заменить, чтобы обеспечить надёжное крепление механизма |
Правильная проверка и корректировка проводов и креплений гарантирует стабильную работу выключателя и предотвращает искрение или нагрев при эксплуатации.
Сборка выключателя после разборки
Для сборки ABB Basic 55 сначала установите контактную группу и механизм в исходное положение, соблюдая ориентацию деталей. Следите, чтобы пружины и металлические пластины заняли правильное место.
Закрепите механизм защёлками и фиксаторами, проверяя отсутствие люфта и свободного перемещения деталей. Все винты клемм подтяните до плотного контакта, не перетягивая, чтобы не повредить пластик.
Установите лицевую панель, совместив крепёжные отверстия, и закрепите винтами PH1. Затем верните клавишу на место, проверяя плавность хода и отсутствие перекосов.
Все элементы после сборки должны быть надёжно зафиксированы, без щелей между панелью и корпусом, а клавиша – возвращаться в исходное положение без заеданий.
Тестирование работы ABB Basic 55 после сборки
После сборки включите питание на автоматическом выключателе или предохранителе. Используйте индикатор напряжения, чтобы убедиться, что ток подается корректно на клеммы выключателя.
Проверяйте работу клавиши: она должна перемещаться плавно, без заеданий и люфтов. Замкните и разомкните цепь несколько раз, фиксируя стабильность контактов и отсутствие искрения.
Если выключатель управляет освещением, убедитесь, что лампы включаются и выключаются без мерцания. При обнаружении нагрева корпуса или неполного замыкания контактов повторно проверьте крепления и положение контактной группы.
Только после успешного тестирования можно считать разборку и сборку ABB Basic 55 завершёнными, а устройство готовым к безопасной эксплуатации.
Вопрос-ответ:
Какие инструменты понадобятся для разборки ABB Basic 55 и почему?
Для разборки выключателя ABB Basic 55 потребуются крестовая отвертка PH1 для снятия винтов, плоская отвертка 3–5 мм для аккуратного поддевания клавиши и фиксаторов, пассатижи для удержания мелких деталей, индикатор напряжения для проверки отсутствия тока, ёмкость или магнитный лоток для хранения винтов и пружин, а также мягкая щетка или ватный тампон со спиртом для очистки контактной группы. Каждый инструмент нужен для конкретной задачи: отвертки — для разборки корпуса и механизма, пассатижи — для безопасного извлечения металлических элементов, индикатор — для проверки отсутствия напряжения, ёмкость — чтобы не потерять мелкие детали, а щетка — для очистки контактов без повреждений.
Как правильно снять лицевую панель и клавишу выключателя, чтобы не повредить пластик?
Сначала аккуратно подденьте клавишу плоской отверткой с одной стороны, двигаясь вдоль края, чтобы избежать трещин. Затем осмотрите панель на наличие скрытых винтов, обычно расположенных по углам, и открутите их крестовой отверткой PH1. Панель снимается постепенно, поддевая её равномерно по периметру. Все винты и клавишу следует хранить отдельно в ёмкости или магнитном лотке, чтобы не потерять мелкие элементы и сохранить целостность деталей.
Как проверить контактную группу на износ и правильно её очистить?
После демонтажа механизма осмотрите контакты на наличие окислов, потемнений, следов перегрева или механических повреждений. Для очистки используйте мягкую щетку из нейлона или ватный тампон со спиртовым раствором, аккуратно снимая налёт и пыль. Если есть сильные потемнения или пригоревшие участки, их можно слегка отполировать наждачной бумагой с зерном 800–1000. После обработки контакты должны быть ровными, без зазубрин и деформаций, чтобы обеспечить надежное замыкание и исключить повышенное сопротивление при эксплуатации.
Какие шаги нужно выполнить для проверки работы выключателя после сборки?
После сборки включите питание на автоматическом выключателе и убедитесь с помощью индикатора напряжения, что ток подается на клеммы. Проверьте ход клавиши: она должна перемещаться плавно, без заеданий и люфта. Замкните и разомкните цепь несколько раз, фиксируя стабильность контактов и отсутствие искрения. Если выключатель управляет освещением, убедитесь, что лампы включаются и выключаются без мерцания. При обнаружении нагрева корпуса или неполного замыкания повторно проверьте крепления и положение контактной группы. Только после успешной проверки можно использовать устройство в работе.
