Как работает map arduino

Функция map в Arduino позволяет преобразовывать числовые значения из одного диапазона в другой, что полезно для работы с аналоговыми и цифровыми сигналами. Она используется для масштабирования данных, например, преобразования значений с аналоговых входов в диапазоны, которые подходят для дальнейшего использования в управляющих элементах, таких как светодиоды или сервомоторы.

Синтаксис функции прост: map(value, fromLow, fromHigh, toLow, toHigh). Параметр value – это исходное значение, которое нужно преобразовать. Параметры fromLow и fromHigh задают диапазон исходных значений, а toLow и toHigh – диапазон, в который будет преобразовано исходное значение. Это позволяет точно настроить работу устройства под нужды проекта.

Однако при использовании map важно учитывать, что она не ограничивает выходное значение диапазоном toLow – toHigh. Если результат выходит за пределы этого диапазона, его можно ограничить вручную, используя дополнительные функции, например, constrain. Также стоит помнить, что функция map не производит округления значений, что может повлиять на точность в некоторых приложениях.

Как использовать map для масштабирования значений в Arduino

int temperature = map(sensorValue, 0, 1023, 0, 100);

Здесь sensorValue – это значение, считанное с аналогового входа, которое будет преобразовано из диапазона 0-1023 в диапазон 0-100. Это позволяет легко масштабировать данные для использования в других частях программы, например, для отображения на экране или регулировки яркости светодиода.

Для масштабирования на практике важно точно подбирать исходные и конечные диапазоны. Если у вас, например, датчик, который возвращает значения от 300 до 800, и вам нужно преобразовать эти данные в диапазон от 0 до 255 (для управления яркостью светодиода), код будет выглядеть так:

int brightness = map(sensorValue, 300, 800, 0, 255);

После выполнения этой операции переменная brightness будет содержать значения от 0 до 255 в зависимости от входного сигнала с датчика. Это дает точную настройку для управления яркостью или другими параметрами. Однако важно помнить, что функция map не ограничивает результат выходным диапазоном. Если входное значение выходит за пределы диапазона, это может привести к непредсказуемым результатам. В таких случаях полезно использовать функцию constrain для ограничения значений.

Примеры применения map для преобразования датчиков в значения

int sensorValue = analogRead(temperaturePin); // считывание значения с датчика
int temperature = map(sensorValue, 0, 1023, -40, 125); // преобразование в градусы Цельсия

В этом примере map масштабирует диапазон значений от 0 до 1023 в диапазон от -40 до 125, что соответствует диапазону температур для LM35.

Другой пример – использование map для преобразования значений с датчика освещенности, например, фоторезистора (LDR), который генерирует аналоговый сигнал в диапазоне от 0 до 1023 в зависимости от интенсивности света. Для отображения уровня освещенности на шкале от 0 до 100 можно использовать следующий код:

int sensorValue = analogRead(LDRPin); // считывание значения с датчика освещенности
int lightLevel = map(sensorValue, 0, 1023, 0, 100); // преобразование в проценты

В результате переменная lightLevel будет содержать значение от 0 до 100, которое можно использовать для отображения на экране или для управления яркостью экрана в зависимости от окружающего освещения.

Если необходимо использовать значения с датчика давления, например, BMP180, который выдает значения давления в гПа, и нужно преобразовать их в диапазон от 0 до 1023 для отображения на аналоговом экране, можно использовать следующий код:

int pressure = map(sensorPressure, 300, 1100, 0, 1023); // преобразование давления в шкалу 0-1023

Здесь sensorPressure – это значение давления в гПа, которое будет преобразовано в диапазон от 0 до 1023, соответствующий возможному диапазону аналогового выхода устройства.

Ошибки и ограничения при использовании map в Arduino

Например, если в качестве входного значения используется sensorValue = 1100, а исходный диапазон fromLow и fromHigh – 0 и 1023, то выходное значение может превысить конечный диапазон, установленный для toLow и toHigh, что приведет к ошибке в программе. Чтобы избежать таких ситуаций, можно использовать функцию constrain, которая ограничивает выходные значения в пределах заданного диапазона:

int result = map(sensorValue, 0, 1023, 0, 255);
result = constrain(result, 0, 255);

Другим ограничением является отсутствие округления значений. Функция map выполняет целочисленное преобразование без округления, что может быть критично для приложений, требующих точности. В таких случаях можно использовать дополнительные операции для округления или работы с типами данных с плавающей запятой.

Кроме того, map не выполняет проверку на совпадение исходных и конечных диапазонов. Если значение fromLow больше, чем fromHigh, или наоборот, функция будет работать некорректно. Это может привести к непредсказуемым результатам, поэтому важно всегда проверять порядок значений перед использованием функции.

Ещё одной проблемой может быть потеря точности при работе с большими диапазонами. Если диапазон значений слишком велик, то из-за ограничений на точность целочисленных переменных (например, 16 бит или 32 бита) может происходить потеря значимости в некоторых случаях. В таких ситуациях рекомендуется использовать типы данных с плавающей запятой для получения более точных результатов.

Как выбрать правильный диапазон для функции map

Выбор правильного диапазона для функции map критичен для корректной работы программы. Важно точно определить минимальные и максимальные значения исходного и конечного диапазонов, чтобы данные преобразовывались корректно. Неверно выбранный диапазон может привести к ошибкам в логике работы устройства, например, к неправильному управлению компонентами, такими как моторы или светодиоды.

Первым шагом является определение диапазона входных данных. Например, если используется аналоговый датчик, который считывает значения в диапазоне от 0 до 1023, то это и будет ваш исходный диапазон для fromLow и fromHigh. Для аналогового сигнала от 0 до 1023, например, с датчика температуры, вам необходимо понять, в какой температурный диапазон он будет преобразован. Для этого нужно точно знать, какой диапазон температур соответствует этим значениям, например, от -40 до 125 градусов Цельсия для LM35.

Когда исходный диапазон определён, следующим шагом будет выбор целевого диапазона toLow и toHigh. Здесь важно учитывать, как будут использованы преобразованные данные. Если вы хотите отобразить данные на экране, вам нужно знать, какой диапазон отображения доступен на экране, например, от 0 до 255 для светодиодов, чтобы не выйти за пределы возможных значений.

Пример правильного выбора диапазона: если датчик освещенности (LDR) выдаёт значения от 0 до 1023, а вы хотите преобразовать их в шкалу яркости от 0 до 100, то используйте следующий код:

int brightness = map(sensorValue, 0, 1023, 0, 100);

Важно учитывать, что диапазон fromLow и fromHigh должен полностью охватывать возможные входные значения, чтобы избежать ошибок. Если входные данные могут выходить за пределы этого диапазона, необходимо либо ограничить их с помощью функции constrain, либо использовать более широкий диапазон для входных данных.

Также стоит помнить, что значения на выходе не будут автоматически ограничены диапазоном toLow – toHigh. Например, если входное значение будет слишком высоким или низким, то результат может выйти за пределы целевого диапазона, что приведет к неверным результатам. В таких случаях важно заранее проверить диапазон входных значений и при необходимости настроить ограничения для их корректного отображения.

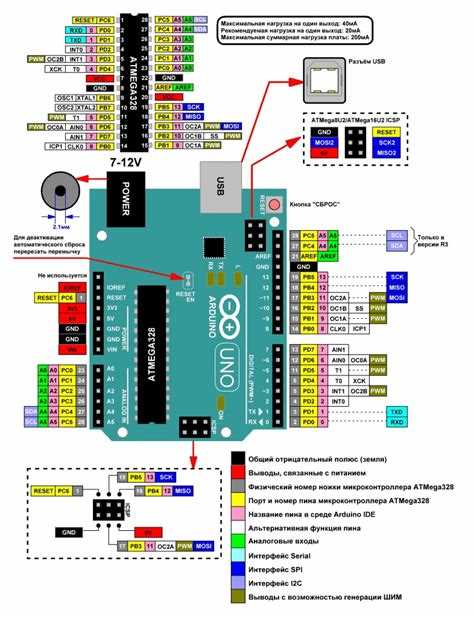

Использование map для обработки аналоговых входов

Функция map часто используется для обработки аналоговых входных сигналов, получаемых от датчиков. Например, аналоговый датчик, такой как фоторезистор или датчик температуры, может генерировать сигнал в диапазоне от 0 до 1023 (для 10-битного АЦП на Arduino). Чтобы преобразовать эти данные в удобный для дальнейшего использования диапазон, применяется функция map.

Предположим, что вы используете датчик температуры LM35, который на выходе дает напряжение от 0 до 1023, соответствующее диапазону температур от -40 до 125 градусов Цельсия. Для преобразования этого сигнала в более понятные данные о температуре можно использовать map следующим образом:

int sensorValue = analogRead(temperaturePin); // считывание значения с датчика
int temperature = map(sensorValue, 0, 1023, -40, 125); // преобразование в температуру

Данный код позволяет получить температуру в градусах Цельсия, что гораздо удобнее для анализа и отображения на экране.

Другой пример – использование фоторезистора (LDR), который генерирует аналоговый сигнал в зависимости от интенсивности освещенности. Если нужно преобразовать эти данные в процентное значение яркости для управления экраном или светодиодами, можно использовать такой код:

int sensorValue = analogRead(LDRPin); // считывание значения с датчика
int lightLevel = map(sensorValue, 0, 1023, 0, 100); // преобразование в проценты

Этот код масштабирует значения с датчика освещенности в диапазон от 0 до 100, что удобно для отображения на индикаторе или для использования в алгоритмах управления освещением.

Кроме того, для более сложных приложений, например, при считывании показаний с датчиков, которые работают в разных диапазонах, можно комбинировать несколько функций map для получения необходимого результата. Рассмотрим ситуацию, где датчик давления BMP180 выдает значения в гПа, и нужно преобразовать их в аналоговый сигнал для использования в устройстве с аналоговым входом, например, для отображения на экране. В таком случае будет полезно использовать диапазоны с учетом характеристик датчика.

При работе с аналоговыми входами важно учитывать, что значения, получаемые с датчиков, могут сильно варьироваться, и важно правильно подбирать диапазоны для точной обработки данных. Кроме того, использование функции map позволяет быстро преобразовывать данные и адаптировать их к нуждам проекта, улучшая взаимодействие между различными компонентами системы.

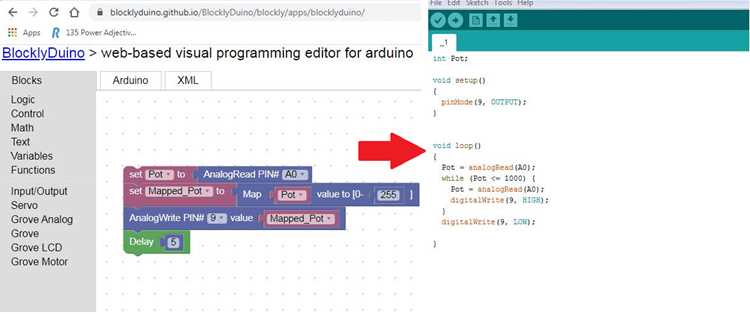

Часто встречаемые проблемы при работе с map и способы их решения

При использовании функции map могут возникать несколько распространенных проблем, которые связаны с неправильной настройкой диапазонов, потерей точности или выходом за пределы значений. Важно знать эти особенности, чтобы правильно обрабатывать входные данные и избежать ошибок в проекте.

1. Выход за пределы диапазона

Одной из главных проблем является ситуация, когда результат работы функции map выходит за пределы заданного диапазона. Например, если входное значение превышает максимальный предел исходного диапазона или меньше минимального, то выходное значение может быть неверным.

Решение: Для предотвращения выхода за пределы необходимо использовать функцию constrain, которая ограничивает значение в пределах заданного диапазона. Например:

int result = map(sensorValue, 0, 1023, 0, 255);
result = constrain(result, 0, 255); // ограничение результата

Этот код гарантирует, что результат не выйдет за пределы диапазона от 0 до 255.

2. Неверный порядок диапазонов

Ошибка может возникнуть, если исходные и конечные диапазоны заданы в неверном порядке. Например, если fromLow больше, чем fromHigh, или если наоборот, map не сможет корректно масштабировать значения.

Решение: Убедитесь, что диапазоны заданы правильно. Например, если вам нужно преобразовать значения от 0 до 100, убедитесь, что минимальное значение в исходном диапазоне – это 0, а максимальное – 100. Используйте проверку значений перед применением map.

3. Потеря точности при преобразовании

Проблема с точностью может возникнуть, когда вы работаете с большими диапазонами или используете целочисленные переменные, которые не могут точно представить дробные значения. Это особенно важно, если преобразуемые данные требуют высокой точности.

Решение: Используйте типы данных с плавающей запятой (например, float) для более точных расчетов. Пример:

float sensorValue = analogRead(temperaturePin); // чтение значения с датчика
float temperature = map(sensorValue, 0, 1023, -40.0, 125.0); // преобразование в температуру с плавающей запятой

4. Ошибка при работе с датчиками, выдающими нестандартные значения

Если датчик выдает значения вне ожидаемого диапазона, например, на экране отображается неправдоподобная температура, то причиной может быть неправильный выбор диапазона для map.

Решение: Убедитесь, что вы правильно определили диапазоны значений для датчика. Например, для LM35 значение может варьироваться от 0 до 1023, что соответствует диапазону температур от -40 до 125 градусов Цельсия. Проверка и калибровка датчика до начала работы поможет избежать ошибок.

5. Неточности при использовании большого диапазона значений

Когда диапазоны очень большие, это может привести к потере точности из-за ограничений на разрядность переменных. Например, при использовании 10-битного АЦП в Arduino значения могут варьироваться от 0 до 1023, но если нужно преобразовать эти данные в диапазон от 0 до 1 000 000, то может произойти потеря точности при вычислениях.

Решение: Используйте типы данных с большей разрядностью (например, long) или делите диапазоны на более мелкие части для увеличения точности.

Оптимизация работы с функцией map в реальных проектах Arduino

При работе с функцией map в реальных проектах Arduino важно учитывать несколько аспектов, которые могут повысить производительность и улучшить работу устройства. Даже несмотря на простоту функции, неправильное или неоптимизированное использование может повлиять на эффективность работы системы. Рассмотрим несколько подходов для оптимизации.

• Использование целочисленных операций для ускорения выполнения

Функция map в своей стандартной реализации выполняет целочисленные операции, что может быть довольно медленным для некоторых проектов, если входные данные требуют больших диапазонов. Одним из способов ускорить работу программы является использование целочисленных операций напрямую, без использования самой функции map.

Пример: вместо использования функции map для преобразования значений из диапазона 0-1023 в диапазон 0-255, можно воспользоваться простой арифметической операцией:

int result = (sensorValue * 255) / 1023;

Это ускоряет выполнение программы и исключает лишнюю нагрузку на процессор.

• Минимизация количества вызовов map

Частое использование map в цикле может снизить производительность, особенно в системах с ограниченными ресурсами. Лучше всего вызывать функцию map один раз в начале, а затем использовать результаты в дальнейшем, без необходимости многократных преобразований.

Пример: если вы обрабатываете аналоговые данные с датчика, то лучше сделать один вызов map для получения значения, а затем работать с ним в дальнейшем, без повторных вычислений.

int sensorValue = analogRead(pin);
int mappedValue = map(sensorValue, 0, 1023, 0, 255);
// Дальнейшая работа с mappedValue

• Предпочтение целочисленных типов данных

Использование типов данных с плавающей запятой (float) для обработки значений в функции map может значительно замедлить выполнение, особенно на устройствах с ограниченными вычислительными ресурсами, таких как Arduino. В реальных проектах, где важна производительность, рекомендуется использовать целочисленные типы данных, например, int, при условии, что точность не страдает.

• Использование constrain для предотвращения ошибок

При работе с map необходимо учитывать, что выходные значения могут выходить за пределы целевого диапазона. Для защиты от таких ошибок стоит использовать функцию constrain для ограничений диапазона данных. Это особенно важно при работе с внешними датчиками, где значения могут выходить за заранее определенные рамки.

int result = map(sensorValue, 0, 1023, 0, 255);
result = constrain(result, 0, 255); // Ограничение выхода

Таким образом, использование constrain позволяет избежать неожиданных и некорректных значений.

• Оптимизация для работы с несколькими датчиками

Если в проекте используется несколько аналоговых датчиков, лучше всего сгруппировать их данные и применять функции обработки одновременно, минимизируя количество вычислений. Например, если несколько датчиков должны быть масштабированы в одинаковые диапазоны, можно использовать один набор правил для всех, вместо того чтобы вызывать map для каждого датчика по отдельности.

int sensorValue1 = analogRead(sensorPin1);
int sensorValue2 = analogRead(sensorPin2);
int sensorValue3 = analogRead(sensorPin3);
int mappedValue1 = map(sensorValue1, 0, 1023, 0, 255);
int mappedValue2 = map(sensorValue2, 0, 1023, 0, 255);
int mappedValue3 = map(sensorValue3, 0, 1023, 0, 255);

Группировка этих значений в одном цикле или с использованием массива позволит снизить нагрузку и ускорить процесс обработки данных.

• Минимизация использования map в реальном времени

В реальных проектах с ограниченными ресурсами, например, на Arduino Uno, важно минимизировать использование функций, требующих вычислений в реальном времени. Каждый вызов map может замедлить работу устройства, особенно в цикле. Лучше всего использовать map заранее или в момент инициализации системы, а затем работать с результатами.

Вместо динамического изменения значений можно обрабатывать данные в пакете, например, с помощью фильтров или средних значений, что помогает снизить необходимость постоянного вызова map в реальном времени.

Вопрос-ответ:

Что делает функция map на Arduino?

Функция map на Arduino используется для преобразования значений из одного диапазона в другой. Она принимает 5 параметров: исходное значение, минимальное и максимальное значения исходного диапазона и минимальное и максимальное значения целевого диапазона. Например, если у вас есть значение, которое варьируется от 0 до 1023 (например, с аналогового датчика), и вы хотите преобразовать его в диапазон от 0 до 255, вы можете использовать функцию map.

Когда стоит использовать функцию map на Arduino?

Функция map полезна, когда вам нужно масштабировать значения, получаемые с датчиков или других источников, в другой диапазон, который может быть удобнее для дальнейшего использования. Например, при работе с аналоговыми датчиками, которые имеют диапазон от 0 до 1023, и вам нужно преобразовать эти данные в диапазон от 0 до 255 для управления яркостью светодиодов или другого оборудования. Также функцию можно применять, когда необходимо адаптировать данные для экрана или других устройств вывода.

Как избежать ошибок при использовании функции map, когда входное значение выходит за пределы диапазона?

Если входное значение выходит за пределы исходного диапазона, это может привести к некорректным результатам. Для предотвращения таких ошибок стоит использовать функцию constrain, которая ограничивает значения в пределах заданного диапазона. Например, после использования функции map можно добавить вызов constrain для того, чтобы результат всегда оставался в пределах целевого диапазона:

Можно ли использовать функцию map для обработки значений с датчиков с плавающей запятой?

Функция map работает с целыми числами и не поддерживает значения с плавающей запятой по умолчанию. Если вам нужно масштабировать значения с плавающей запятой, то лучше использовать арифметические операции, которые дадут более точный результат. Например:
