Как рисовать графики в Mathcad

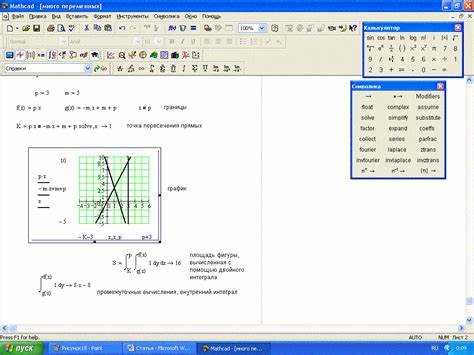

Как рисовать графики в mathcad

Как рисовать графики в mathcad

Mathcad предоставляет встроенные инструменты для построения графиков функций, экспериментальных данных и зависимостей между переменными. Для визуализации достаточно ввести выражение в рабочем окне и использовать оператор Insert Plot. Этот инструмент автоматически связывает введённые данные с системой координат, позволяя анализировать поведение функции на выбранном интервале.

Графики можно создавать в двух режимах: 2D и 3D. В режиме 2D доступно отображение кривых, точек и нескольких функций на одном поле. В режиме 3D отображаются поверхности и пространственные линии, что полезно для анализа многомерных зависимостей. У пользователя есть возможность задавать масштаб осей, менять шаг дискретизации и выбирать формат отображения подписей.

Для корректного отображения графика важно заранее определить диапазон переменной. В Mathcad это делается через оператор диапазона, например: x := 0,0.1..10. Такой синтаксис создаёт массив значений, которые используются при построении. При изменении шага изменяется детализация графика: маленький шаг повышает точность, но замедляет отрисовку.

Дополнительно Mathcad позволяет редактировать внешний вид графика: изменять цвет линий, добавлять легенду, сетку, заголовки осей. Эти параметры настраиваются через контекстное меню графика. Такой подход облегчает подготовку материалов для отчётов и презентаций, когда требуется не только вычислительная точность, но и наглядность представления данных.

Выбор типа графика: 2D или 3D

Выбор типа графика: 2D или 3D

В Mathcad двухмерные графики удобны для отображения функций вида y=f(x), сравнения нескольких кривых и анализа зависимости между двумя переменными. Например, при исследовании линейных уравнений, полиномиальных аппроксимаций или результатов измерений с одной переменной предпочтителен именно 2D-график.

3D-графики применяются, когда функция имеет вид z=f(x,y) и требуется показать взаимосвязь трёх параметров. Это полезно при визуализации поверхностей, распределений или при анализе оптимизационных задач. Mathcad позволяет вращать такие графики, изменять масштаб и рассматривать структуру поверхности с разных углов.

Выбор между 2D и 3D определяется количеством переменных и целью анализа: если нужно подчеркнуть тенденцию или сравнить набор кривых – выбирайте 2D, если требуется пространственное представление многопараметрических данных – используйте 3D.

Построение функции по заданной формуле

Для начала создайте переменную диапазона, которая будет использоваться как независимая переменная. Например: x := 0, 0.1 .. 10. Здесь 0 – начальное значение, 0.1 – шаг, 10 – конечная граница.

Задайте аналитическое выражение для функции. Например: f(x) := sin(x) · exp(-0.2·x). Mathcad автоматически подставляет значения диапазона в формулу.

Вставьте график через меню «Вставка» → «График» → «X-Y график». В появившемся окне укажите в поле X – переменную диапазона x, а в поле Y – функцию f(x).

Для настройки отображения используйте вкладки свойств графика: измените масштаб осей, задайте сетку, включите отображение маркеров или подписи кривой. При необходимости добавьте несколько функций на один график, указывая дополнительные выражения в поле Y.

Если требуется построить функцию с ограниченной областью определения, корректируйте диапазон переменной x, чтобы исключить точки разрыва или недопустимые значения.

Использование диапазонов переменных для построения кривых

Использование диапазонов переменных для построения кривых

В Mathcad диапазон задаётся оператором := с шагом и границами. Например, запись x := 0,0.1..10 создаёт переменную x, принимающую значения от 0 до 10 с шагом 0,1. Такой диапазон можно сразу использовать в функциях и на графиках.

Для построения кривой необходимо определить функцию от переменной, входящей в диапазон. Например, при определении y(x) := sin(x) и задании диапазона для x график будет построен автоматически для всех значений диапазона.

Важно выбирать шаг так, чтобы кривая отображала характер функции. Слишком крупный шаг приведёт к искажению, слишком мелкий увеличит нагрузку на вычисления. Оптимальным считается шаг, при котором интервал содержит не менее 100 точек.

При необходимости можно использовать несколько диапазонов для разных переменных. Например, x := -5,0.05..5 и y := cos(x). Это позволяет строить не только одиночные кривые, но и семейства функций, если связать их с параметрами.

Диапазоны удобно применять для исследования функций: меняя границы и шаг, можно быстро получать более детализированные или обобщённые графики без ручного ввода множества значений.

Нанесение нескольких функций на один график

В Mathcad можно отобразить несколько зависимостей в одной системе координат, задав их через запятую в выражении построения. Например, при создании графика функции f(x) и g(x) вводится: x, f(x), g(x). Первая переменная определяет ось абсцисс, а последующие выражения – набор кривых.

Для корректного отображения важно задать одинаковый диапазон аргумента. Удобнее всего использовать оператор диапазона, например: x := 0, 0.1 .. 10. Такой способ гарантирует совпадение точек вычислений для всех функций.

Цвета кривых Mathcad присваивает автоматически, но их можно изменить через контекстное меню графика. Рекомендуется сразу подписывать функции с помощью легенды: правая кнопка мыши → Traces → Add legend. Это облегчает различие между зависимостями.

Если одна из функций имеет существенно большие значения, чем другие, стоит применить вторую ось ординат. В меню Format выбирается параметр Secondary Y-Axis, после чего нужная кривая привязывается ко второй шкале.

Таким образом, несколько функций отображаются в едином окне, при этом сохраняется наглядность и возможность детального анализа поведения зависимостей.

Добавление точек и наборов данных на график

Добавление точек и наборов данных на график

Пример: создаём два массива – один для координат по оси X, другой для соответствующих значений по оси Y. После этого настраиваем график так, чтобы ось X брала значения из первого массива, а ось Y – из второго. Если требуется добавить несколько наборов данных, к графику можно подключить несколько пар векторов.

Элемент Описание
Вектор X Массив чисел, задающий координаты по горизонтали
Вектор Y Массив чисел той же длины, задающий значения по вертикали
Несколько пар (X₁,Y₁), (X₂,Y₂)… Позволяют построить на одном графике несколько зависимостей или наборов точек
Маркер точки Отображение отдельных значений без соединяющих линий

Для различия наборов данных рекомендуется назначать разные типы линий или маркеров. Это делается в свойствах графика через панель «Traces». Там же можно менять цвет, толщину линии и формат точек. Таким образом, на одном графике можно одновременно отображать функцию, экспериментальные измерения и дополнительные вычисленные значения.

Настройка подписей осей и сетки

В Mathcad подписи осей добавляются через контекстное меню графика. Для оси X используйте команду Axis Properties → Labels → X Axis, для оси Y – Y Axis. В поле Label вводите текст, учитывая единицы измерения.

Для числовых меток применяйте Numeric Format. Рекомендуется использовать формат с фиксированным количеством знаков после запятой, например 0.00, чтобы избежать дробных значений с большим количеством цифр.

Настройка сетки производится через вкладку Grid в свойствах графика:

  • Major Grid: отображает основные линии сетки, совпадающие с делениями осей. Укажите цвет и стиль линии, например сплошная линия толщиной 1 pt.
  • Minor Grid: добавляет промежуточные линии. Рекомендуется включать при большом диапазоне осей, чтобы улучшить читаемость графика.
  • Grid Spacing: задаёт шаг линий. Для оси X используйте равный шаг, соответствующий масштабу данных, например 0.5, 1, 5 единиц. Для оси Y аналогично.

Для улучшения визуального восприятия подписи осей можно изменить угол текста. В Mathcad доступна настройка Rotation, где 0° – горизонтальная надпись, 90° – вертикальная. Для оси Y оптимален угол 90°, для оси X – 0°.

Рекомендуется включать сетку только для одной оси при плотной шкале, чтобы избежать перегруженности графика. Цвет сетки лучше выбирать нейтральный, например светло-серый, чтобы он не отвлекал от основных данных.

После внесения изменений сохраните настройки как Default Graph Style, чтобы при создании новых графиков применялись одинаковые подписи и сетка.

Для сложных графиков с несколькими функциями используйте индивидуальные подписи для каждой оси через Secondary Axis. Это позволяет на одной координатной плоскости отобразить функции с разными единицами и масштабами.

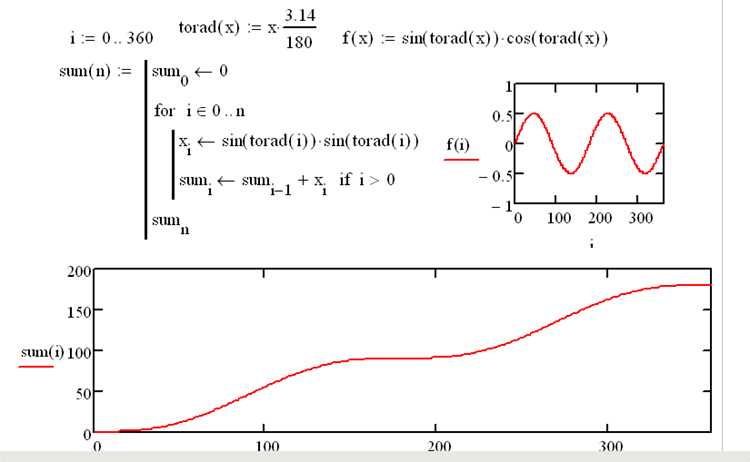

Изменение стиля линий и маркеров

Изменение стиля линий и маркеров

В Mathcad для изменения внешнего вида графиков используются свойства линии и маркера, доступные через контекстное меню графика или панель свойств.

Основные параметры линий:

  • Тип линии: сплошная, пунктирная, штрих-пунктир, точечная. Выбор влияет на читаемость графика при наложении нескольких функций.
  • Толщина линии: задается в пунктах (pt). Рекомендуется 1–3 pt для обычных графиков, 3–5 pt для выделения ключевых кривых.
  • Цвет линии: выбирается из палитры или через ввод RGB-значений. Для нескольких функций лучше использовать контрастные цвета.

Настройка маркеров:

  • Форма маркера: круг, квадрат, треугольник, ромб, крест. Для плотных данных лучше использовать маленькие маркеры или ограничить их отображение.
  • Размер маркера: измеряется в пунктах; оптимально 4–8 pt для графиков на стандартном листе A4.
  • Цвет маркера: может совпадать с линией или контрастировать для выделения отдельных точек.
  • Отображение маркеров: можно включить для всех точек или через равные интервалы, чтобы не перегружать график.

Практические рекомендации:

  1. Для нескольких функций используйте комбинацию разных типов линий и маркеров, чтобы различать кривые без необходимости смотреть на легенду.
  2. Для плотных данных уменьшайте размер маркеров или показывайте их только на контрольных точках.
  3. При экспорте графиков для публикаций проверяйте, чтобы линии толщиной менее 1 pt оставались различимыми.
  4. Цветовые сочетания выбирайте так, чтобы график оставался читаемым при печати в градациях серого.

Изменение этих параметров выполняется через правый клик на линии → «Свойства линии» или через панель «Format» → «Line & Marker». Изменения применяются мгновенно, что позволяет быстро оценивать визуальную читаемость графика.

Экспорт графика в изображение или документ

В Mathcad для сохранения графика в виде изображения используется контекстное меню графического объекта. Щелкните правой кнопкой мыши по графику и выберите Сохранить как изображение. Доступны форматы PNG, BMP, JPG. Для сохранения с высоким разрешением рекомендуется выбирать PNG, так как он сохраняет четкость линий и текстовые подписи.

Перед экспортом убедитесь, что размеры графика соответствуют требуемым. Изменение ширины и высоты в свойствах графика позволяет избежать искажения при вставке в документы. Для печати рекомендуется выставлять DPI ≥ 300.

Для вставки графика в Word или PowerPoint используйте функцию Копировать как изображение. Mathcad предлагает опцию Копировать с разрешением экрана или Копировать с высоким разрешением. Выбор второго варианта сохраняет тонкие линии и подписи осей.

Экспорт графика в PDF выполняется через меню Файл → Экспорт → PDF. Mathcad сохраняет графики в векторном виде, что обеспечивает масштабирование без потери качества. При необходимости включения нескольких графиков на одну страницу рекомендуется группировать их в Mathcad перед экспортом.

Для автоматизации экспорта нескольких графиков можно использовать скрипты Mathcad с функцией SaveImage(), задавая путь, формат и разрешение. Это удобно при работе с большими проектами, где требуется последовательный экспорт сотен графиков.

Вопрос-ответ:

Как построить простую функцию в Mathcad?

Для построения графика функции сначала нужно определить саму функцию в рабочей области Mathcad, используя стандартный синтаксис, например, f(x):=x^2. Затем выберите диапазон значений переменной x, например x:=0..10. После этого вставьте график через вкладку «График» и перетащите функцию f(x) в окно построения. График будет отображать все значения функции на указанном интервале.

Можно ли изменить цвет линии графика и тип маркеров в Mathcad?

Да, Mathcad позволяет настраивать визуальные параметры графиков. Чтобы изменить цвет линии, кликните по графику правой кнопкой мыши, выберите «Свойства графика», а затем перейдите на вкладку «Линия», где можно выбрать цвет и стиль линии. Для маркеров можно выбрать их форму, размер и цвет, чтобы график выглядел более информативно или соответствовал стилю отчета.

Как построить несколько функций на одном графике?

Чтобы отобразить несколько функций одновременно, создайте каждую функцию с разными именами, например f(x):=x^2 и g(x):=2*x+1. Затем создайте график и перетащите в него обе функции. Mathcad автоматически отобразит их на одном графике с разными цветами линий. Если нужно, можно добавить легенду, чтобы различать функции.

Можно ли строить графики функций с параметрами?

Да, для графиков с параметрами нужно задать параметр как переменную, например a:=2, и использовать его в функции f(x):=a*x^2. При изменении значения a график автоматически обновится. Также можно создать ползунок для параметра, чтобы визуально изменять его и наблюдать, как график функции меняется.

Как сделать график более наглядным, добавив подписи осей и сетку?

Для улучшения наглядности графика можно добавить подписи осей: кликните по графику, выберите «Свойства», затем вкладку «Оси», где можно задать подписи и масштабы. Сетка включается через ту же вкладку, что позволяет легче ориентироваться на графике и оценивать значения функции в различных точках. Также можно менять толщину линий и шрифты, чтобы график выглядел аккуратнее.
