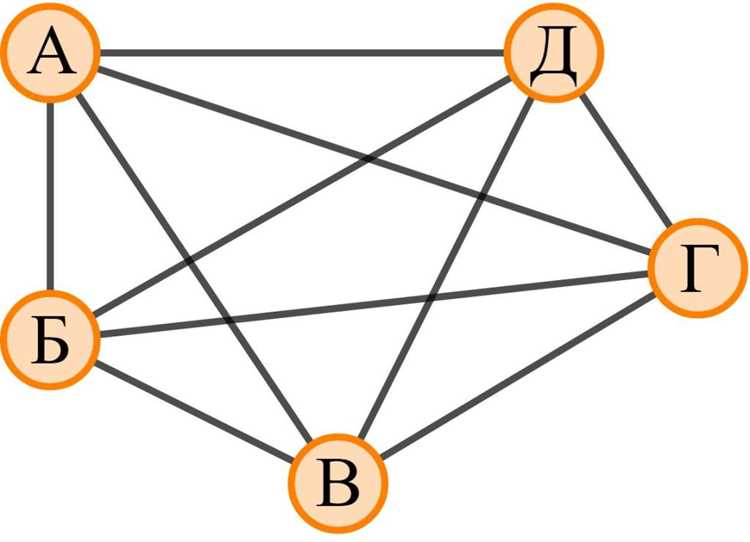

Как нарисовать граф в python

Python предоставляет несколько мощных библиотек для работы с графами, среди которых NetworkX и igraph занимают лидирующие позиции. Они позволяют моделировать сложные сети, анализировать их структуру и визуализировать связи между узлами с минимальными затратами кода.

С помощью NetworkX можно создавать ориентированные и неориентированные графы, добавлять атрибуты к вершинам и ребрам, а также вычислять центральность узлов, кратчайшие пути и кластеры. Например, для построения простого графа достаточно использовать G = nx.Graph() и методы add_node() и add_edge().

iGraph отличается высокой скоростью обработки больших графов и оптимизированными алгоритмами анализа сетей. Он поддерживает работу с взвешенными и многосвязными графами, позволяет быстро находить компоненты связности, находить минимальные остовные деревья и генерировать случайные графы для моделирования реальных сетей.

Практическая работа с графами требует внимательного выбора структуры данных: списки смежности удобны для разреженных сетей, матрицы смежности – для плотных. Правильная комбинация библиотеки и структуры данных обеспечивает оптимальный баланс между производительностью и удобством анализа.

Установка и импорт библиотек для работы с графами

Для работы с графами в Python чаще всего используют библиотеку NetworkX. Она поддерживает создание ориентированных и неориентированных графов, алгоритмы поиска путей и визуализацию структуры графа. Установка выполняется командой:

pip install networkx

Для визуализации графов рекомендуется Matplotlib, которая интегрируется с NetworkX и позволяет строить графы с различными стилями узлов и ребер:

pip install matplotlib

Импорт необходимых модулей выглядит так:

import networkx as nx

import matplotlib.pyplot as plt

Для работы с большими графами и анализа связности эффективна библиотека igraph. Она оптимизирована по памяти и скорости:

pip install python-igraph

Импорт модуля igraph:

from igraph import Graph, plot

Если требуется визуализация с интерактивной графикой, применяют PyVis. Она позволяет строить динамические графы прямо в Jupyter Notebook:

pip install pyvis

Импорт для PyVis:

from pyvis.network import Network

Рекомендуется создавать виртуальное окружение перед установкой библиотек, чтобы избежать конфликтов версий и сохранить проект независимым:

python -m venv venv

source venv/bin/activate (Linux/Mac) или venv\Scripts\activate (Windows)

Создание простого графа с помощью NetworkX

NetworkX позволяет создавать графы различного типа, начиная с простых неориентированных графов. Для начала необходимо установить библиотеку командой pip install networkx и импортировать её:

import networkx as nx

Создание пустого графа:

G = nx.Graph()

Добавление узлов:

G.add_node(1)
G.add_nodes_from([2, 3, 4])

Добавление рёбер между узлами:

G.add_edge(1, 2)
G.add_edges_from([(2, 3), (3, 4)])

Проверка структуры графа и узлов:

• Список узлов: list(G.nodes) → [1, 2, 3, 4]
• Список рёбер: list(G.edges) → [(1, 2), (2, 3), (3, 4)]
• Степень узла: G.degree(2) → 2

NetworkX позволяет добавлять атрибуты к узлам и рёбрам:

G.nodes[1]['label'] = 'A'
G.edges[1, 2]['weight'] = 4

Пример обхода графа:

1. Перечисление всех узлов и их атрибутов:

for node, data in G.nodes(data=True):
print(node, data)

2. Перечисление рёбер с атрибутами:

for u, v, data in G.edges(data=True):
print(u, v, data)

NetworkX также интегрируется с Matplotlib для визуализации:

import matplotlib.pyplot as plt
nx.draw(G, with_labels=True)
plt.show()

Рекомендуется использовать add_nodes_from и add_edges_from для быстрого создания графа с большим количеством узлов и рёбер, а для атрибутов применять словари, чтобы сразу задавать свойства при добавлении.

Добавление и удаление вершин и рёбер в графе

В Python для работы с графами часто используют библиотеку NetworkX. Для создания пустого графа используется G = nx.Graph() для неориентированного и G = nx.DiGraph() для ориентированного графа.

Добавление вершин выполняется методом add_node() или add_nodes_from(). Например, G.add_node(1) добавляет одну вершину с идентификатором 1, а G.add_nodes_from([2, 3, 4]) добавляет несколько вершин одновременно.

Для добавления рёбер используют add_edge() и add_edges_from(). Пример: G.add_edge(1, 2) создаёт ребро между вершинами 1 и 2, а G.add_edges_from([(2, 3), (3, 4)]) добавляет сразу несколько рёбер. Можно указать вес ребра через параметр weight: G.add_edge(1, 2, weight=4.5).

Удаление вершин выполняется методом remove_node() или remove_nodes_from(). Например, G.remove_node(1) удаляет вершину 1, а G.remove_nodes_from([2, 3]) удаляет сразу несколько. При удалении вершины автоматически удаляются все инцидентные ей рёбра.

Удаление рёбер выполняется с помощью remove_edge() и remove_edges_from(). Пример: G.remove_edge(2, 3) удаляет ребро между вершинами 2 и 3. Для удаления нескольких рёбер одновременно используется G.remove_edges_from([(1, 2), (3, 4)]).

Для контроля существования вершин и рёбер перед добавлением или удалением рекомендуется проверять наличие через if node in G и if G.has_edge(u, v). Это предотвращает ошибки при попытке удалить несуществующие элементы.

Визуализация графов с настройкой цветов и форм

Для визуализации графов в Python удобно использовать библиотеку NetworkX совместно с Matplotlib. Она позволяет точно настраивать цвета вершин, ребер и их формы.

Пример создания направленного графа с индивидуальной окраской вершин и разной толщиной ребер:

Код:

import networkx as nx

import matplotlib.pyplot as plt

G = nx.DiGraph()

G.add_edges_from([(1, 2), (2, 3), (3, 1), (3, 4)])

node_colors = [‘red’, ‘green’, ‘blue’, ‘orange’]

node_shapes = [‘o’, ‘s’, ‘D’, ‘^’] # круг, квадрат, ромб, треугольник

edge_colors = [‘black’, ‘purple’, ‘gray’, ‘brown’]

edge_widths = [2, 4, 1, 3]

pos = nx.spring_layout(G)

for node, shape, color in zip(G.nodes(), node_shapes, node_colors):

nx.draw_networkx_nodes(G, pos, nodelist=[node], node_color=color, node_shape=shape, node_size=600)

for (u, v), color, width in zip(G.edges(), edge_colors, edge_widths):

nx.draw_networkx_edges(G, pos, edgelist=[(u, v)], edge_color=color, width=width)

nx.draw_networkx_labels(G, pos)

plt.axis(‘off’)

plt.show()

В данном примере каждая вершина имеет уникальную форму и цвет, что позволяет визуально выделять разные категории узлов. Толщина и цвет ребер помогают подчеркнуть важность связей.

Для масштабируемых графов рекомендуется использовать colormap из Matplotlib, чтобы автоматически присваивать цвета на основе атрибутов, например, веса вершин:

node_weights = [10, 20, 15, 5]

nx.draw_networkx_nodes(G, pos, node_size=[w*30 for w in node_weights], node_color=node_weights, cmap=plt.cm.viridis)

Таким образом, настройка визуальных параметров позволяет создавать графы с высокой информативностью, подчеркивая важные узлы и связи через цвет, форму и толщину элементов.

Поиск кратчайших путей и обход графа

Обход графа может быть выполнен двумя основными методами: обход в глубину (DFS) и обход в ширину (BFS). DFS реализуется через рекурсию или стек и эффективно применяется для поиска компонент связности и топологической сортировки. BFS использует очередь и оптимален для нахождения кратчайшего пути в невзвешенном графе.

Пример DFS с использованием networkx:

import networkx as nx
G = nx.Graph()
G.add_edges_from([(1, 2), (1, 3), (2, 4), (3, 4)])
def dfs(graph, start, visited=None):
if visited is None:
visited = set()
visited.add(start)
for neighbor in graph.neighbors(start):
if neighbor not in visited:
dfs(graph, neighbor, visited)
return visited
visited_nodes = dfs(G, 1)
print(visited_nodes)

Для поиска кратчайших путей применяются алгоритмы Dijkstra для графов с положительными весами и Bellman-Ford для графов с отрицательными весами. Networkx предоставляет функции nx.shortest_path и nx.single_source_dijkstra для прямой реализации.

Пример поиска кратчайшего пути с весами:

import networkx as nx
G = nx.DiGraph()
G.add_weighted_edges_from([
('A', 'B', 1),
('B', 'C', 2),
('A', 'C', 4)
])
path = nx.dijkstra_path(G, source='A', target='C', weight='weight')
length = nx.dijkstra_path_length(G, source='A', target='C', weight='weight')
print("Кратчайший путь:", path)
print("Длина пути:", length)

Для больших графов рекомендуется заранее хранить веса и использовать структуры данных, оптимизированные для очередей при BFS или для приоритетных очередей при Dijkstra. Это существенно снижает время выполнения при миллионах вершин.

Кроме стандартных алгоритмов, полезно комбинировать DFS/BFS с фильтрацией узлов по условиям или ограничениями на веса, что позволяет адаптировать поиск под конкретные задачи, например, маршрутизацию в сети или анализ зависимостей в проекте.

Сохранение и загрузка графов из файлов

В Python для работы с графами часто используют библиотеку NetworkX, которая поддерживает несколько форматов хранения: GraphML, GML, adjacency list и pickle. Выбор формата зависит от потребностей: GraphML удобен для обмена с другими программами, GML читаем человеком, pickle обеспечивает быстрый сериализованный доступ.

Для сохранения графа в формате GraphML используйте функцию nx.write_graphml(G, "graph.graphml"). Этот формат сохраняет атрибуты узлов и ребер и совместим с Gephi и Cytoscape. Для чтения обратно применяется G = nx.read_graphml("graph.graphml").

Формат GML сохраняется с помощью nx.write_gml(G, "graph.gml") и загружается через G = nx.read_gml("graph.gml"). GML позволяет явно задавать типы данных для атрибутов, что полезно при сложных графах с метаданными.

Если необходимо быстро сохранить граф для внутреннего использования в Python, оптимален pickle: import pickle, with open("graph.pkl", "wb") as f: pickle.dump(G, f). Загрузка выполняется аналогично: with open("graph.pkl", "rb") as f: G = pickle.load(f). Такой подход экономит время на сериализацию и полностью сохраняет объект графа.

Для больших графов можно использовать adjacency list: nx.write_adjlist(G, "graph.adjlist") и G = nx.read_adjlist("graph.adjlist"). Этот метод экономит память, но не сохраняет атрибуты узлов и ребер.

Рекомендуется выбирать формат с учётом совместимости и объёма данных: для обмена с другими инструментами – GraphML или GML, для внутренней работы – pickle, для компактного хранения без атрибутов – adjacency list.

Вопрос-ответ:

Какие библиотеки лучше использовать для построения графов в Python?

В Python для работы с графами популярна библиотека NetworkX, так как она позволяет создавать направленные и ненаправленные графы, добавлять вершины и ребра, а также вычислять различные метрики, например, кратчайший путь между узлами. Еще один вариант — библиотека graph-tool, которая быстрее обрабатывает большие графы, но требует установки дополнительных зависимостей. Для визуализации графов часто используют Matplotlib или Plotly, чтобы построенные структуры можно было наглядно отобразить.

Как создать простой граф с вершинами и ребрами в Python?

Сначала необходимо импортировать библиотеку NetworkX. Затем создается объект графа: G = nx.Graph(). Вершины добавляются методом G.add_node() или G.add_nodes_from(), а ребра — G.add_edge() или G.add_edges_from(). Например, G.add_edge('A', 'B') добавляет ребро между вершинами A и B. После этого граф можно визуализировать через Matplotlib с помощью nx.draw(G, with_labels=True).

Как в Python построить направленный граф и чем он отличается от обычного?

Для создания направленного графа используют класс nx.DiGraph() в библиотеке NetworkX. Направленный граф отличается тем, что ребра имеют направление: связь из вершины A в вершину B не означает обратную связь. Это удобно для моделирования процессов с потоками, зависимостями или переходами. Пример создания: DG = nx.DiGraph(), DG.add_edge('X', 'Y'). Для визуализации направление ребер можно показать стрелками, указав параметр arrows=True в nx.draw().

Можно ли хранить дополнительные данные в вершинах и ребрах графа?

Да, NetworkX позволяет добавлять атрибуты к вершинам и ребрам. Например, при добавлении вершины можно указать ее вес или метку: G.add_node('A', weight=5, label='Старт'). Для ребер можно задать расстояние, стоимость или тип связи: G.add_edge('A', 'B', distance=10). Эти данные можно использовать при вычислении путей или фильтрации графа по определенным свойствам.

Как построить граф на основе словаря смежности?

Словарь смежности задает для каждой вершины список соседних вершин. В Python его можно легко преобразовать в объект графа NetworkX. Например, словарь {'A': ['B', 'C'], 'B': ['C'], 'C': []} можно передать через G = nx.from_dict_of_lists(adjacency_dict). После этого создается граф с вершинами и ребрами согласно словарю. Такой подход удобен, если данные изначально хранятся в виде списка связей между объектами.
