Как правильно организовать питание в arduino проекте

Для стабильной работы Arduino критически важно правильно подобрать источник питания. Напряжение большинства плат Arduino варьируется от 5 до 12 В, а типичный ток нагрузки для базовых схем составляет 50–200 мА. Использование источника с меньшей мощностью может привести к сбоям в работе сенсоров и модулей, а превышение допустимого напряжения может повредить микроконтроллер.

При выборе батарей следует учитывать емкость и способ подключения. Для автономных проектов оптимальны литий-ионные аккумуляторы на 3,7 В с повышающими преобразователями до 5 В. Для стационарных устройств можно использовать блоки питания на 9–12 В с током не менее 1 А, чтобы обеспечить запас по мощности для дополнительных модулей и датчиков.

Важно контролировать полярность подключения и напряжение на входе VIN или разъема USB. Для измерения можно использовать мультиметр или встроенные схемы контроля напряжения. Добавление стабилизатора или модуля защиты от короткого замыкания снижает риск повреждения платы и подключенных устройств, особенно при подключении внешних сенсоров с разным рабочим напряжением.

Этот материал подробно рассматривает практические шаги по организации питания, включая расчет тока нагрузки, выбор аккумулятора или блока питания, подключение и защиту Arduino, чтобы каждый проект работал без перебоев и перегрузок.

Выбор источника питания для конкретной платы Arduino

Каждая плата Arduino имеет допустимый диапазон входного напряжения. Например, Arduino Uno и Nano работают с напряжением 7–12 В на разъеме VIN и 5 В через USB. Arduino Mega допускает аналогичные параметры, но из-за большего числа периферийных устройств рекомендуется источник на 9–12 В с током не менее 1 А.

При выборе источника питания учитывайте нагрузку подключенных модулей и сенсоров. Если проект использует светодиоды, реле или сервоприводы, суммарный ток может превысить 500 мА. В этом случае USB-питание не подойдет, потребуется внешний блок питания или аккумулятор с повышающим преобразователем.

Для автономных проектов оптимальны литий-ионные аккумуляторы на 3,7 В с повышающим преобразователем до 5 В, которые обеспечивают стабильное напряжение и компактность схемы. Для стационарных устройств лучше использовать сетевые адаптеры на 9 В с током 1–2 А и защитой от короткого замыкания, чтобы избежать перегрева платы и нестабильной работы модулей.

Важно проверить совместимость напряжения с логикой платы. Arduino с 5 В логикой не должна получать на входе VIN больше 12 В, а платы с 3,3 В логикой требуют стабилизированного источника 3,3–5 В. Использование неподходящего источника может вызвать перегрев регулятора напряжения или выход платы из строя.

Определение потребляемого тока и расчет необходимой емкости аккумулятора

Для точного расчета питания необходимо определить суммарный ток всех компонентов проекта. Arduino Uno в среднем потребляет 50 мА без подключенных модулей, а стандартный датчик температуры или светодиод добавляет 10–20 мА на один элемент. Сервоприводы и реле могут потреблять 200–500 мА каждый при работе под нагрузкой.

Суммарный ток рассчитывается как ток платы + ток всех модулей + запас 20–30% для пиковых нагрузок. Например, проект с Uno, двумя сервоприводами и пятью светодиодами потребляет примерно 50 + 2×300 + 5×20 = 710 мА, с запасом 30% это 923 мА. Этот показатель используется для выбора источника или аккумулятора.

Для аккумуляторов расчет емкости выполняется по формуле: Емкость (мА·ч) = суммарный ток (мА) × время работы (ч). Для вышеописанного проекта, работающего 3 часа, потребуется аккумулятор минимум 923 × 3 ≈ 2769 мА·ч. Следует учитывать потери на преобразователях напряжения, обычно около 10–15%, поэтому реальная емкость должна быть не менее 3200 мА·ч.

При использовании литий-ионных аккумуляторов важно проверять их разрядный ток. Для токов выше 1 А выбирайте элементы с высокой разрядной способностью, чтобы избежать перегрева и падения напряжения, что может вызвать сбои работы платы и модулей.

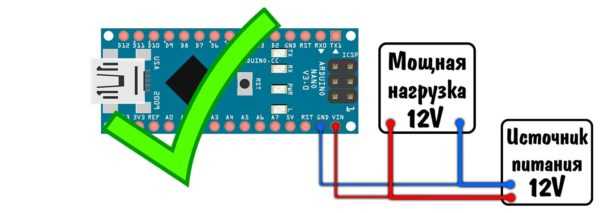

Подключение внешнего блока питания через разъем VIN или USB

Arduino поддерживает два основных способа подключения внешнего питания: через разъем VIN и через USB. Выбор способа зависит от типа источника и требуемого тока.

Рекомендации по подключению через VIN:

• Подключайте блок питания с напряжением 7–12 В, превышение 12 В может перегреть встроенный стабилизатор.
• Используйте разъем с токовой способностью не менее суммарного тока проекта, учитывая пиковые нагрузки.
• Следите за полярностью: центральный контакт – положительный, внешний – отрицательный.
• При длительной работе под нагрузкой рекомендуется использовать внешние стабилизаторы или повышающие преобразователи.

Рекомендации по подключению через USB:

• Используйте USB-порты с током не менее 500 мА для базовых плат и 1 А для Mega и Nano с дополнительными модулями.
• Не превышайте напряжение 5 В, стандарт USB обеспечивает именно это значение.
• Для автономных проектов USB-питание ограничено, подходит только при небольших токах и отсутствии силовых модулей.

При выборе способа питания учитывайте суммарный ток, продолжительность работы и необходимость защиты платы. Разъем VIN предпочтителен для мощных или автономных схем, USB удобен для кратковременной работы и отладки.

Использование стабилизатора напряжения для защиты компонентов

Стабилизатор напряжения обеспечивает постоянное выходное напряжение и предотвращает перегрузку микроконтроллера и подключенных модулей. Для Arduino с логикой 5 В подходят линейные стабилизаторы типа 7805, для схем с 3,3 В – LD1117-3.3.

При подключении стабилизатора учитывайте следующие параметры:

• Входное напряжение: должно быть на 2–3 В выше выходного для линейных стабилизаторов.
• Максимальный ток нагрузки: линейный стабилизатор 7805 выдерживает до 1–1,5 А с радиатором; для более высоких токов используйте DC-DC преобразователи.
• Расположение конденсаторов: на входе и выходе стабилизатора необходимо подключить конденсаторы 0,1–1 мкФ для снижения пульсаций и предотвращения самовозбуждения.

Для автономных проектов с аккумуляторами рекомендуется использовать повышающие и понижающие DC-DC преобразователи, которые обеспечивают стабильное 5 В или 3,3 В при токах до 2 А и КПД до 90%, снижая нагрев и расход энергии.

Стабилизатор защищает Arduino от скачков напряжения при подключении внешних модулей и датчиков, увеличивает срок службы компонентов и снижает риск непредвиденных сбоев при пиковых нагрузках.

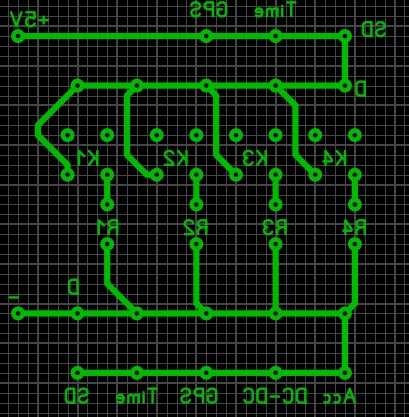

Сборка схемы с батареей и контролем полярности

При подключении аккумулятора к Arduino критично соблюдать полярность. Центральный контакт разъема VIN или «+» на клеммах аккумулятора должен быть подключен к положительному входу, а корпус разъема или «-» к земле. Ошибка полярности может мгновенно вывести из строя микроконтроллер или стабилизатор напряжения.

Для сборки схемы с батареей выполните следующие шаги:

1. Выберите батарею с напряжением, соответствующим диапазону VIN или USB вашей платы.
2. При необходимости подключите повышающий или понижающий преобразователь для стабилизации напряжения.
3. Используйте держатели батарей или разъемы, обеспечивающие надежный контакт и защиту от случайного замыкания.
4. Подключите полярность, проверив с помощью мультиметра наличие корректного напряжения на входе Arduino.
5. Добавьте предохранитель с током на 20–30% выше суммарного потребления схемы для защиты от короткого замыкания.

Для проектов с несколькими батареями используйте последовательное или параллельное соединение с расчетом суммарного напряжения и емкости. Последовательное соединение увеличивает напряжение, параллельное – емкость и время работы. Контроль полярности на каждом соединении предотвращает повреждение платы и снижает риск перегрева элементов.

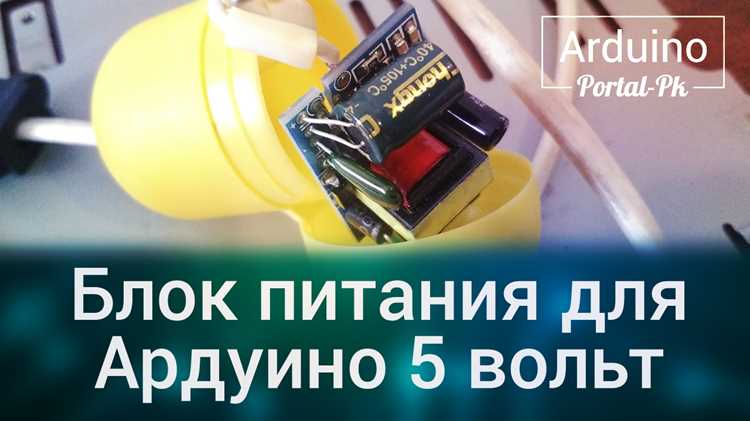

Добавление защиты от короткого замыкания и перегрева

Для предотвращения повреждения Arduino при случайных замыканиях рекомендуется устанавливать предохранители на входе питания. Для плат с потреблением до 1 А подходят плавкие предохранители на 1,5–2 А. В автономных схемах с аккумуляторами лучше использовать полимерные PTC-предохранители, которые автоматически восстанавливают цепь после перегрузки.

Для защиты от перегрева компонентов используйте радиаторы на линейных стабилизаторах и микросхемах с высоким током нагрузки. Например, стабилизатор 7805 при токе >500 мА требует радиатор с теплоотводом около 50 см² для поддержания температуры ниже 80°C.

Дополнительно можно применять термовыключатели или термисторы NTC, включенные в цепь питания, для отключения нагрузки при превышении допустимой температуры. Это особенно важно при использовании сервоприводов и мощных реле, которые могут нагреваться свыше 60–70°C.

Комбинация предохранителей, радиаторов и температурного контроля снижает риск выхода платы из строя, обеспечивает стабильную работу при пиковых нагрузках и защищает подключенные модули от перегрева и коротких замыканий.

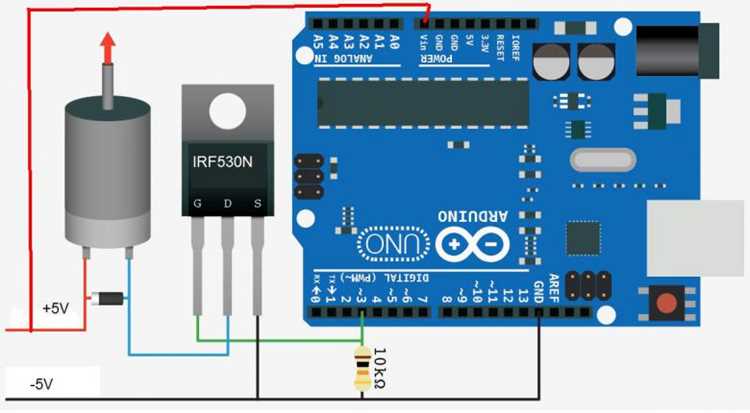

Тестирование и измерение напряжения на Arduino во время работы

Контроль напряжения во время работы Arduino позволяет выявить перегрузки и нестабильность питания до повреждения платы. Для измерений используйте цифровой мультиметр или встроенные аналоговые входы с делителем напряжения для мониторинга напряжения батареи.

Практическая проверка проводится следующим образом:

Измерения следует проводить при различных состояниях нагрузки: без подключенных модулей, при работе всех сенсоров и при пиковых нагрузках, таких как запуск сервоприводов или реле. Это позволяет корректно выбрать аккумулятор или блок питания и убедиться в надежности стабилизации напряжения.

Вопрос-ответ:

Можно ли питать Arduino Uno от аккумулятора на 3,7 В напрямую?

Нет, напряжение 3,7 В ниже минимального порога для VIN на Arduino Uno. Для использования такого аккумулятора требуется повышающий преобразователь, который поднимет напряжение до 5–7 В, чтобы стабилизатор платы корректно работал и питание было стабильным.

Как рассчитать емкость аккумулятора для проекта с несколькими сервоприводами и датчиками?

Сначала суммируйте ток всех компонентов: Arduino, датчики и сервы. Добавьте запас 20–30% для пиковых нагрузок. Далее умножьте полученный ток на время работы в часах. Например, при суммарном токе 700 мА и желаемом времени работы 3 часа требуется аккумулятор около 2,1 А·ч, с учетом потерь на преобразователях лучше выбирать 2,5–2,7 А·ч.

В чем разница между питанием через разъем VIN и USB?

Через VIN подается напряжение выше 5 В, которое проходит через внутренний стабилизатор платы, что позволяет подключать более мощные модули. USB подает ровно 5 В, но ток ограничен портом или адаптером, обычно до 500 мА для стандартных портов и до 1 А для некоторых современных. Для проектов с высокой нагрузкой предпочтительнее VIN, для малых схем или отладки подходит USB.

Какие меры защиты от короткого замыкания стоит добавить при сборке схемы?

Рекомендуется устанавливать предохранители или PTC-резисторы на линии питания, чтобы при перегрузке или замыкании ток автоматически ограничивался. Для стабилизаторов с высоким током следует использовать радиаторы и при необходимости термовыключатели, которые отключают нагрузку при перегреве, предотвращая повреждение платы и модулей.

Как проверить напряжение аккумулятора во время работы проекта?

Можно использовать мультиметр, подключенный к входу VIN и к выходу стабилизатора 5 В или 3,3 В, чтобы видеть падение или рост напряжения при нагрузках. Также Arduino может измерять напряжение через аналоговый вход с делителем напряжения, что позволяет отслеживать состояние батареи в реальном времени и предотвратить резкое отключение платы.

Можно ли использовать один аккумулятор для питания Arduino и нескольких модулей одновременно?

Да, можно, но необходимо учитывать суммарный ток всех подключенных устройств. Сначала определите потребление Arduino и каждого модуля. Складывая эти значения, получаете суммарный ток, на который должен быть рассчитан аккумулятор и предохранитель. Для стабилизации напряжения рекомендуется использовать линейный стабилизатор или DC-DC преобразователь, чтобы напряжение оставалось стабильным даже при пиковых нагрузках.

Какие признаки указывают на нестабильное питание Arduino и как их устранить?

Симптомы нестабильного питания включают перезагрузку платы, мигание светодиодов, неправильную работу сенсоров или неожиданные сбои программы. Причинами могут быть низкое напряжение источника, падения напряжения при пиковых токах или перегрев стабилизатора. Для устранения следует проверить напряжение на входе и выходе стабилизатора, использовать аккумулятор или блок питания с запасом по току, добавить радиатор на стабилизатор и защитные предохранители, а при необходимости подключить DC-DC преобразователь для стабилизации напряжения.
