Транзистор тестер на базе Arduino позволяет быстро определить тип транзистора (NPN, PNP, MOSFET) и проверить его работоспособность без сложных измерительных приборов. Такой прибор особенно полезен при ремонте электроники, где важно быстро отсортировать исправные и неисправные элементы.
Для сборки устройства потребуется любая плата Arduino – чаще всего используют Arduino Uno из-за удобного количества входов и простоты подключения. Дополнительно понадобятся резисторы с номиналом 10 кОм и 220 Ом, несколько проводов, макетная плата и дисплей (например, 16×2 LCD или OLED 0.96”).
Собранный своими руками тестер можно дополнить функциями проверки диодов и резисторов, что расширяет его возможности при минимальных затратах. Это делает проект полезным инструментом для радиолюбителей и мастеров по ремонту электроники.
Выбор подходящей модели Arduino и необходимых компонентов
Для сборки транзистор тестера подойдёт любая модель Arduino с достаточным количеством цифровых и аналоговых пинов. Оптимальный вариант – Arduino Uno. Она имеет 14 цифровых и 6 аналоговых входов, что позволяет подключить тестируемый транзистор, экран и управляющие элементы без дефицита контактов. При необходимости можно использовать Arduino Nano – она компактнее и полностью совместима по функционалу.
| Компонент | Назначение | Примечание |
|---|---|---|
| Arduino Uno или Nano | Основной контроллер устройства | Рекомендуется Uno для простоты подключения |
| Резисторы 10 кОм (×3) | Формирование измерительных цепей | Допустимое отклонение ±5% |
| Резистор 220 Ом | Защита цифровых выходов | Подключается последовательно к управляющим линиям |
| Дисплей LCD 16×2 или OLED 0.96″ | Отображение результатов измерений | Интерфейс I2C предпочтителен |
| Макетная плата и провода | Сборка и тестирование схемы | Позволяет быстро изменить соединения |
Такой набор компонентов обеспечивает стабильную работу устройства и удобство при сборке. При необходимости можно добавить кнопку сброса и светодиод для индикации состояния измерений, что повысит удобство эксплуатации без усложнения схемы.

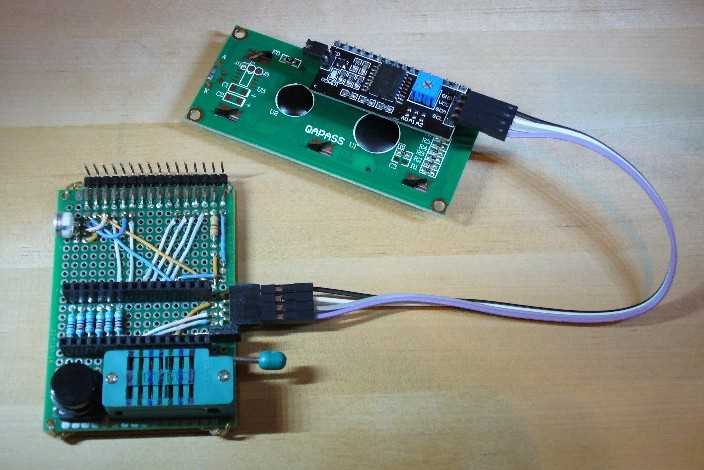

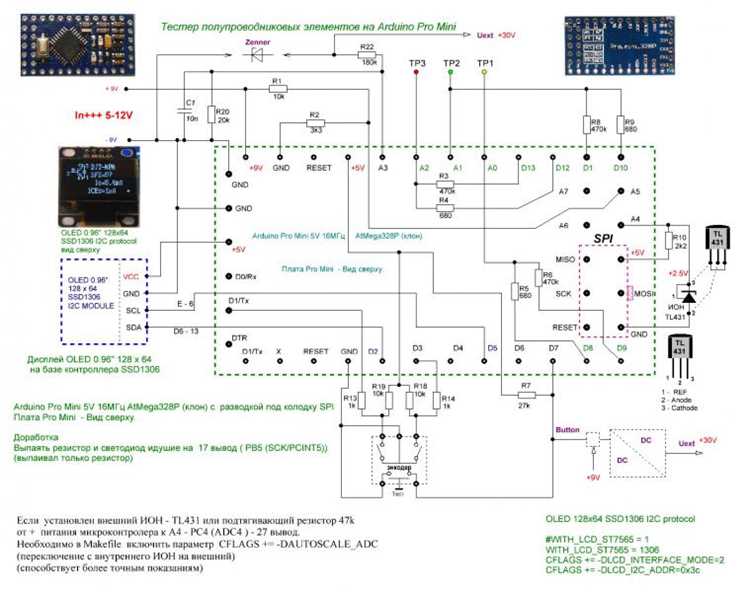

Схема подключения транзистора к Arduino и элементы измерительной цепи
Для удобства подключения рекомендуется использовать трёхконтактный разъём или панель с пронумерованными гнёздами. Это позволит быстро устанавливать транзисторы различных типов без риска ошибочного подключения.
Создание кода для определения типа транзистора и его параметров
На каждом этапе программа подаёт высокий уровень сигнала на один из пинов, а остальные переводит в режим аналогового входа. Считывая напряжение с них с помощью функции analogRead(), микроконтроллер вычисляет направление тока и падение напряжения. На основе этих данных определяется тип транзистора – NPN, PNP, N-канальный MOSFET или P-канальный MOSFET.
Для стабильных измерений полезно добавить небольшие задержки (delay(10–20)) между переключениями пинов, чтобы устранить переходные процессы. Также стоит выполнить усреднение нескольких измерений, используя цикл с накоплением суммы и последующим делением на количество повторов. Это повышает точность определения характеристик, особенно при работе с маломощными транзисторами.
Чтобы расширить функциональность, можно добавить автоопределение подключения и отображение результатов в человекочитаемом виде, например: “NPN транзистор, hFE = 120”. Такой подход делает устройство универсальным и удобным для практического применения.
Для повышения читаемости данных можно округлять значения до целых чисел или до одного знака после запятой, используя стандартные функции round() или dtostrf(). Это облегчает восприятие измерений на маленьких дисплеях и предотвращает перегрузку экрана лишней информацией.
Важно синхронизировать обновление дисплея с циклом измерений, чтобы избежать мигания или некорректного отображения. Для этого после каждого замера используют паузу delay(200–300 мс), достаточную для стабильного считывания и визуального восприятия результатов.
Проверка работы тестера и калибровка измерений
После сборки транзистор тестера необходимо убедиться в корректности его работы и точности измерений. Для этого применяют следующий порядок действий:
- Подключить известный исправный транзистор NPN и проверить, что тип определяется верно и hFE соответствует справочным данным.
- Повторить измерения с PNP транзистором и убедиться, что падение напряжения база–эмиттер и коэффициент усиления отображаются корректно.
- Если используется MOSFET, проверить автоопределение типа канала и падение напряжения затвор–исток.
Для калибровки измерений используют следующие методы:
- Сравнение показаний тестера с результатами мультиметра: измерить падение напряжения на базе и коллекторе при включённом тестере и скорректировать формулы расчёта hFE в коде.
- Установка эталонного резистора в цепь и проверка точности измерения тока; при необходимости изменить номиналы резисторов в макетной схеме.
- Повторное измерение нескольких транзисторов одного типа для усреднения значений и уменьшения погрешности.
После проверки и калибровки тестер можно считать готовым к эксплуатации. Регулярная проверка с эталонными транзисторами позволяет поддерживать точность измерений при смене компонентов или изменении условий работы.
Добавление дополнительных функций: измерение диодов и резисторов
Резисторы измеряются методом делителя напряжения: один контакт подключается к источнику 5 В через известный резистор, второй – к земле, а точка между ними считывается аналоговым входом. Напряжение используется для вычисления сопротивления по формуле R = R_эталон × (V_сигнал / (V_питания — V_сигнал)). Такой подход позволяет измерять сопротивления в диапазоне от десятков Ом до сотен кОм с точностью ±5%.
Вопрос-ответ:
Какая модель Arduino лучше всего подходит для сборки транзистор тестера?
Для большинства проектов оптимальна Arduino Uno, так как она имеет достаточное количество цифровых и аналоговых входов для подключения транзисторов и дисплея. Если нужен компактный вариант, можно использовать Arduino Nano, которая поддерживает те же функции, но занимает меньше места на макетной плате.
Как подключить NPN и PNP транзисторы к Arduino без риска повреждения платы?
Каждый вывод транзистора подключается к отдельному пину Arduino через резистор 10 кОм, а база или затвор дополнительно защищается резистором 220 Ом. Общий провод транзистора соединяется с GND платы. Такой способ ограничивает ток через пины и предотвращает короткие замыкания при переключении сигналов.
Как программно определить тип транзистора и его коэффициент усиления?
В коде Arduino пины подключаются циклически к каждому выводу транзистора. На один подаётся высокий уровень, а оставшиеся считывают напряжение с помощью analogRead(). По падению напряжения и направлению тока программа вычисляет тип транзистора — NPN, PNP, MOSFET. Коэффициент усиления hFE вычисляется через отношение тока коллектора к току базы или затвора на основе измеренных значений.
Можно ли использовать тестер для проверки диодов и резисторов, и как это сделать?
Да, тестер можно дополнить измерением диодов и резисторов. Для диодов подаётся небольшой ток через резистор, и измеряется падение напряжения на выводах. Резисторы измеряются методом делителя напряжения: известный резистор соединяется с источником питания и тестируемым, а точка между ними считывается аналоговым входом. По полученному напряжению вычисляется сопротивление. Результаты выводятся на дисплей или в последовательный монитор.
Какие шаги нужно выполнить для проверки и калибровки транзистор тестера после сборки?
Сначала подключают эталонный NPN транзистор и проверяют правильность определения типа и hFE. Затем проверяют PNP и MOSFET элементы. Для калибровки сравнивают результаты с мультиметром и при необходимости корректируют номиналы резисторов или формулы в коде. Также рекомендуется усреднять несколько измерений, чтобы уменьшить погрешность и повысить стабильность показаний.
Можно ли подключить несколько транзисторов одновременно для проверки на Arduino?
Подключать несколько транзисторов одновременно к одному набору пинов не рекомендуется, так как это приведёт к смешению сигналов и некорректным измерениям. Каждый транзистор нужно проверять по отдельности, используя три пина для его выводов. Если нужно проверять несколько элементов подряд, можно добавить переключатель или панель с гнёздами, чтобы быстро менять соединения без ошибок.
Как уменьшить погрешность измерений hFE и падения напряжения в тестере?
Для уменьшения погрешности следует усреднять несколько измерений, выполняя по 5–10 замеров на одном транзисторе и вычисляя среднее значение. Также важно правильно выбрать номиналы резисторов в измерительной цепи: резисторы слишком высокой или низкой величины могут исказить ток и напряжение. Проверка кода на эталонных транзисторах и корректировка формул вычисления hFE позволяет получить более точные результаты.
